Пришло вдохновение закончить один начатый аж три года назад проект. Точнее, родилось наконец решение, КАК его закончить.
В конкурсной теме «Время» я рассказывал, что прежде чем браться непосредственно за конкурсные часы, я для проверки и тренировки, отскелетил «черновик». Поскольку не было никакой уверенности, а справлюсь ли, будут ли они после такого издевательства ходить.
Тогда же и первый раз ЛУТ попробовал. Когда стало ясно, что как ни выпиливай старый, а все равно его на 90 град. не повернуть, а надо:
Скелетил без фанатизьма, не до полной прозрачности на просвет. Совсем не трогал мосты, поскольку любоваться механикой со стороны дна не планировал. Достаточно, что все колеса и маятник с лица видны.
Ну и дальше, порадовавшись что справился с задачей, отложил их вдаль, и занялся непосредсвенно конкурсной работой.
И вот, вчера решил довести этот заброшенный механизм до ума, до пригодного к ношению изделия. Так как придумал, как по-простому сделать этому корпусу ушки под ремень. Засада там в том, что по-моему, крайне нежелатиельно греть родной корпус до т-ры твердой пайки, обязательно уплывет точная геометрия. И потом не сядут на свои точные посадки, ни задняя крышка, ни стекло. А ПОС-ом паять — прочность не та, вид не тот… И вообще, когда паяешь несколько мелких деталей на один массивный корпусный элемент, они так и норовят сместиться или отвалиться… А клепать там тоже особо не разбежишься… Вобщем, требовалось какое-то эффективное решение.
Из 1-мм мельхиора выпилил деталь:
Развернул ушки и впаял стержни:
Пока кажется, что мягковато будет, деталька пальцами гнется. Но более толстого мельхиора в запасах нету.
Взаимная фиксация:
Спаяно!
Сразу жесткости стало вдоволь, ушки пальцами уже не гнутся. И припой лишь внутри шва. никаких лишних потеков и наплывов. Даже зачищать ничего не пришлось, достаточно было промыть от флюса.
Немного допилил выступ корпуса под колесом завода, убрал не нужные при таком дизайне углубления под петельку цепочки. И заодно переполировал стекло. Часы собраны:
На ремешок пошла очень качественная итальянская кожа, в меру мягкая но не тянущаяся.
К сожалению, у меня она нарезана в мелкую розницу, 13х15 см (это мне образцы-пробники из салона итальянской мебели на халяву достались). Поэтому ремешок получился впритык, едва годный на мою узкую руку.
Впрочем, самому носить — годится, а если кому-то отдавать, то всегда можно и переделать.
Сказочные превращения карманных часов | Журнал Ярмарки Мастеров
Время рождения карманных часов точно не установлено. Единственно можно сказать с определенностью, что своему появлению на свет они обязаны техническому прогрессу и мыслительным способностям человека. Это пришлось на 17 век, когда получилось создать компактный, помещающийся в кармане, часовой механизм.
Патент на разработку карманных часов принадлежит голландскому физику Х. Гюйгенсу и датируется 4 октября 1675 года. Изначально часы имели только часовую стрелку.
Часовое искусство в семнадцатом веке развивалось очень интенсивно. Повышалась точность хода, в механизм добавилась сначала минутная стрелка, а затем и секундная.
И все же первые компактные часы носили не в кармане, а на цепочке.
С течением времени и с учетом повышенного спроса у богатой знати на карманные часы, модельеры стали менять фасоны костюмов, а для часов был придуман кармашек на жилете. Изящные цепочки рекомендовали крепить не к одежде или брелоку, а к пуговице жилета так, чтобы брелок был виден и являлся дополнительным, украшающим весь костюм, аксессуаром.
И сейчас, в наше время, мужчины, вынимающие небрежным движением часы из жилетного кармашка, выглядят по особенному шикарно!
Предлагаю полюбоваться изысканными старинными и современными карманными часами, которые выставляются на аукционах и приобретаются за огромные деньги.
Переделка карманных часов Molnija в наручные или зачем покупать корпус и циферблат
Добрый день, это еще один очередной обзор о переделке карманных часов Молния, кому интересно, прошу под кат. Внимание трафик, много фото.Кстати, вроде правилами форума запретили «пинать» косноязычных и не сильно образованных создателей обзоров (и слава богу), так что об ошибках прошу писать в личку, я постараюсь их оперативно исправить, и заранее прошу прощения за мои различные ошибки, ну не могу я без них.
Вообще интерес к часам у меня появился недавно, три-пять лет назад, сначала купил пару интересных часов, увлекся, стал обладателем пары интересных часов сделанных «под заказ». Потом попробовал делать ремешки для своих часов (несколько штук даже умудрился продать), а потом стал экспериментировать с часами Молния, правда как организатор «переделки», так как сам не являюсь часовым мастером и уже наверное никогда не стану. В общем это была предыстория.
Как то в интернете попалось мне на глаза фото интересных Марьяжей, сделанных из хороших старинных карманных часов, типа Omega, Zenith или Павел Буре. Идея мне очень понравилась, и я решил попробовать организовать что то подробное но на механизме Молния, при чем хотелось на более красивом механизме, тонком 3601 с женевской волной.
В начале я начал искать интересны корпус, у китайцев ничего интересного не нашел, зато на Ебей в братьев-славян с Украины нашел очень интересный по моим впечатлениям корпус. Именно на него и стоит ссылка в теме обзора.
Корпус очень понравился, решение было принято быстро, товар оплачен и я стал ждать. Продавец отправил корпус на следующий день, а посылку получил через 3 недели. Так как это было уже давно и обзор я тогда писать не планировал, то соответственно фотографии не делал. Корпус был хорошо упакован в пупырку и запечатан в почтовый конверт, все пришло без повреждений.

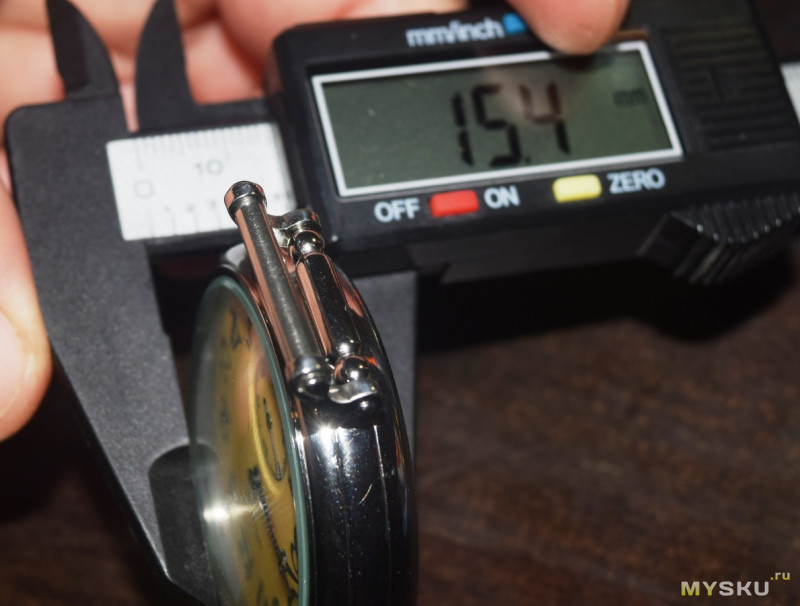

Сам корпус и заводная головка изготовлены из нержавеющей стали, диаметр корпуса 50мм, толщина корпуса 15,5 мм, верхнее и нижнее стекло из минерального стекла, крепление «хлопушка», ремешок крепиться на дужки с помощью винтов, размер ширины ремешка 20мм.
Когда я получил корпус то был очень разочарован, и вина за это была на мне, за мою не внимательность. ВНИМАНИЕ для всех кто захочет повторить мой эксперимент. У продавца товара это было отображено на страничке товара, но я не обратил на это внимание. Посадочное место для циферблата имеет размер 44,5мм, а подавляющее число циферблатов на Молнию имеет размер 38 мм, и те циферблаты которые были у меня – категорически не подходили для данного корпуса. Корпус изготовлен именно под механизм Молния, диаметр посадочного места и крепления механизма предусмотрено так, что не требует каких либо фиксирующих колец.
Циферблаты подобного размера выпускались во времена СССР, как бы уже дано, да еще циферблат должен был быть в очень хорошем состоянии, что создавала лишние трудности в поиске. Наконец то, на АВИТО был приобретен достойный циферблат, затем более менее интересные стрелки, и нашел сам механизм в рабочем состоянии. Повторюсь на тот момент я не думал о написании обзора, поэтому предварительных фото не делал, весь процесс от «возникшего желания» до момента надевания на руку конечного результата заняло более полугода. Фото уже собранных вместе циферблата, стрелок и механизма.
В тот момент когда искал циферблат, стрелки и механизм, рассматривая сам корпус понял, что к корпусу нужен неплохой ремешок, сам я такой сделать не смогу. Покупать брендовые ремешки за 50-500 $$ как то бюджет особо не позволял. На свои первые хороших часы Christopher Ward C15 пару лет назад я поставил китайский ремешок под рептилию с застежкой бабочкой, носился он хорошо и выглядит нормально. Кстати ремешок за свои деньги очень не плох, даже наверное рекомендовал бы его в бюджете до 10$. Вот пару фото этого ремешка.
Решил и под этот проект купить подобный, только черного цвета.
ebay.com/itm/111643327586

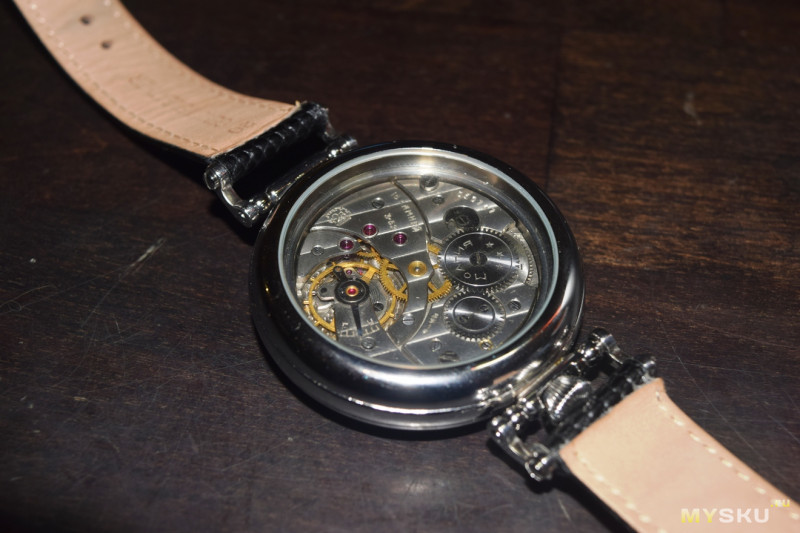

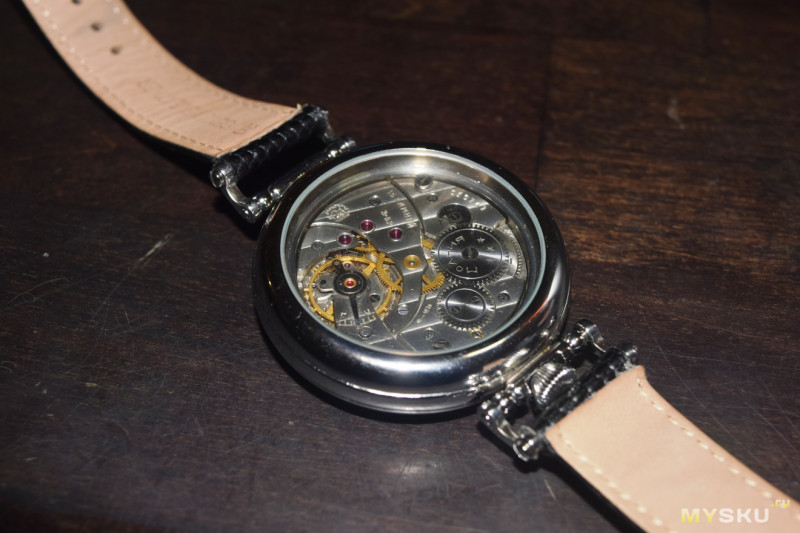

После того как все «ингредиенты» моего нового проекта были у меня на руках я отнес их к знакомому часовому мастеру, который провел профилактику механизма и собрал часы. Мастер из «старой гвардии», советских часовщиков и что то новое, ему не интересно, так что синить термической обработкой часовые винты не умеет, а жаль. Ранее пробовал сам, но ничего толком не получилось, найти человека в своем городе кто сможет это сделать – так же пока не удалось, так что вид механизма в часах интересный но стандартно-заводской, если бы были «синие» часовые винты на механизме, вид был бы «нарядней».
Как я и писал ранее, ремешок крепиться к часам с помощью винтового крепления.

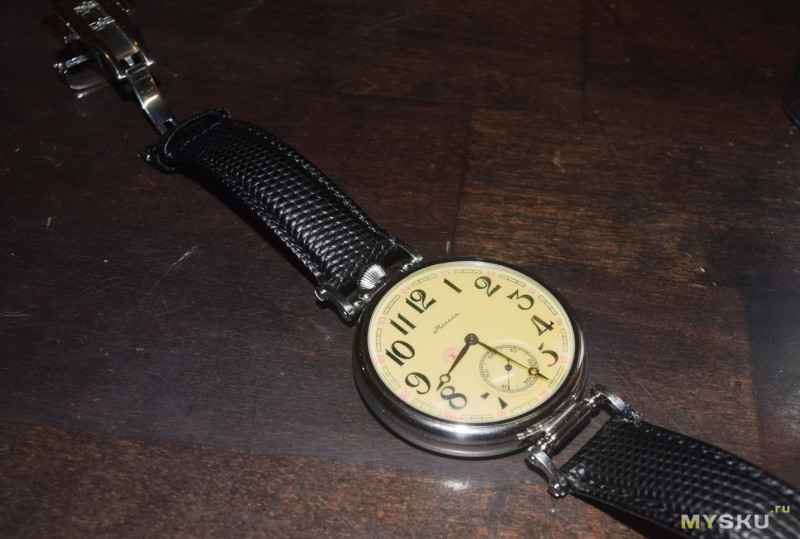

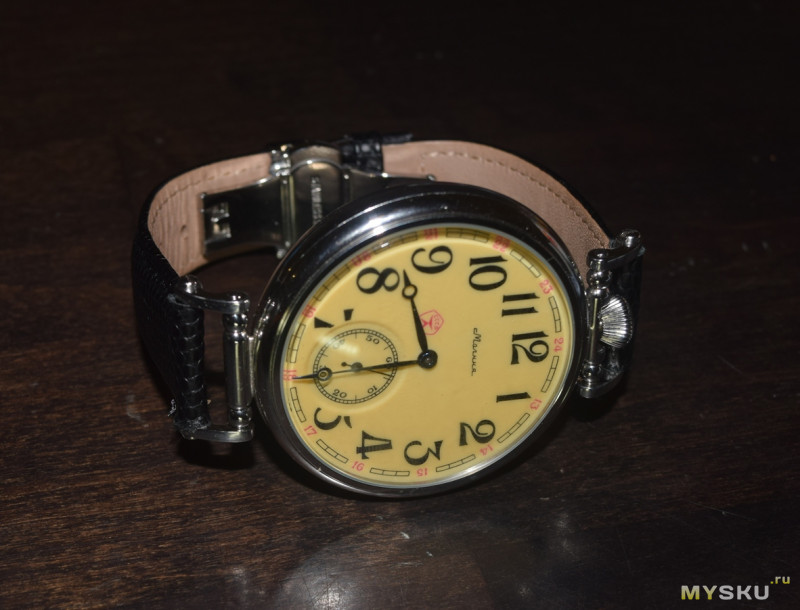

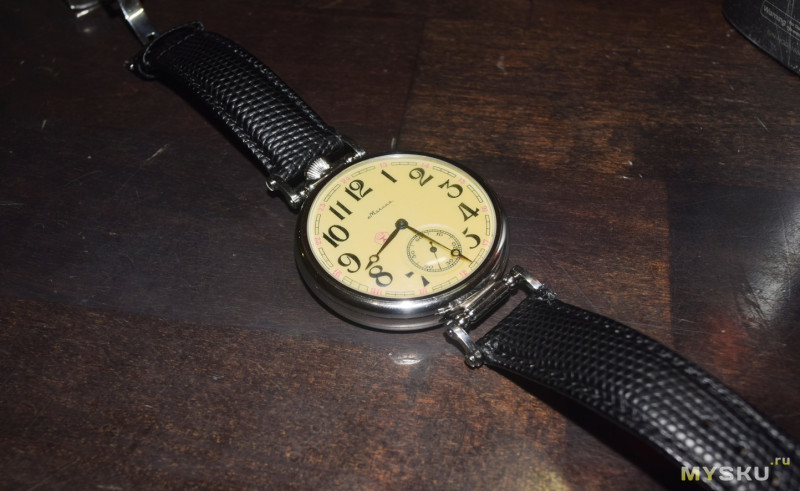

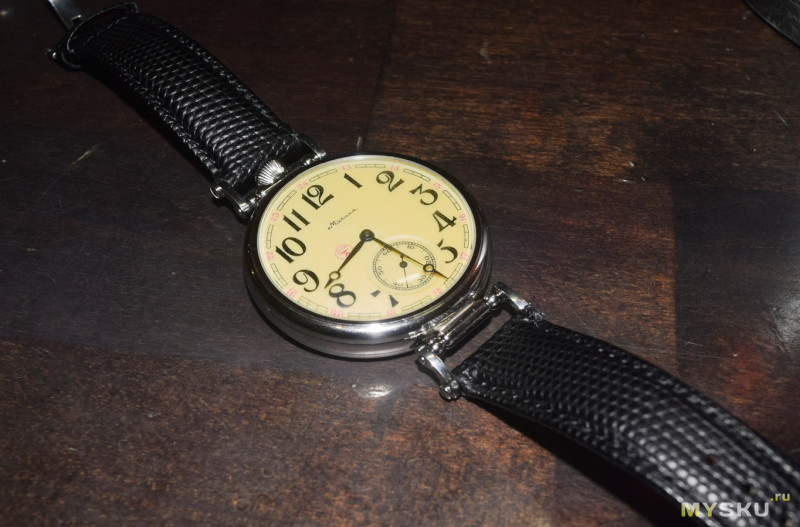

Итак, крепим ремешок и часы готовы.

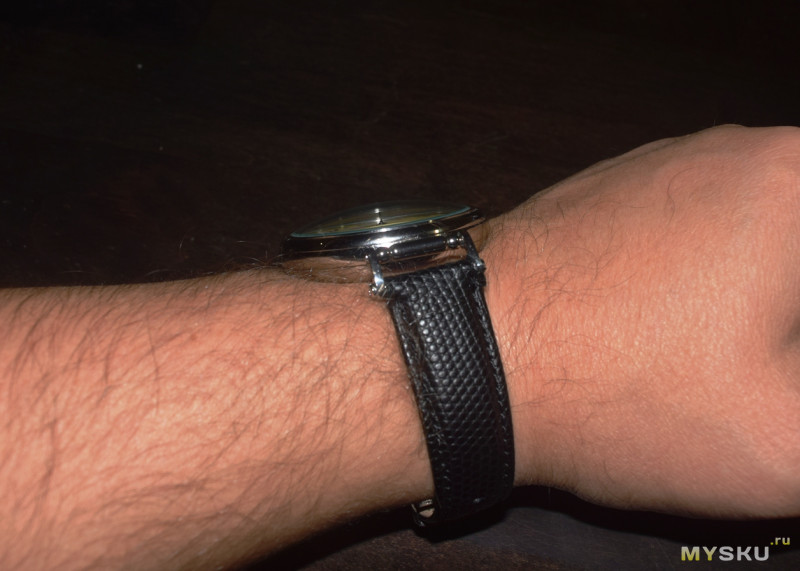

Вот фото на руке, напомню, часы в диаметре порядка 50 мм, так что выглядят крупновато.
За сим прощаюсь, всем добра и удачи, так как животности у меня нет, то извините и фото с ними не могу сделать.
Молния: из карманной в траншейную.
Переделка молнии 1949 года из карманной в траншейную.
Историческая справка:
Траншейные часы (поначалу называвшиеся «запястник», англ. wristlet) — тип часов, по сути являющийся переходным от карманных часов XIX века к наручным часам XX века.[1] Своим названием траншейные часы обязаны тому факту, что они были сделаны для ношения на запястье военными, поскольку пользование карманными часами в боевых условиях было затруднительно.
Самые первые часы, которые кто-либо приспособил для ношения на руке, неизвестны. Первая серия наручных часов была выпущена швейцарской фирмой Girard-Perregaux в 1880[2] для германского военно-морского флота. Во время Первой Мировой войны многие компании, включая Omega, Longines и другие производили часы для использования военными. Эти часы были практически одного дизайна: эмалевый циферблат с крупными белыми цифрами и люминесцентная часовая стрелка. Зачастую на них не было указано название производителя, хотя механизм 90-х годов XIX века, изначально предназначавшийся для женских часов-кулонов, имел маркировку «Swiss». Корпус изготавливался из стали, серебра или золота.
От карманных часов траншейные часы унаследовали переднюю и заднюю крышку на шарнирах. Ушки для ремешка у них были сделаны как будто из толстой проволоки и приделаны к классическому круглому корпусу, в отличие от современных наручных часов, у которых ушки интегрированы в общий дизайн корпуса.
Была приобретена вот такая красивая молния на молотке за разумный прайс, не на ходу. Вслед за ней купил убитую молнию той же модели — донора.
Механизм самой лучшей выделки, женевские волны.
Полировка в зеркало.
После прихода второй молнии — донора, отдал обе ювелиру и часовщику, один припаял ушко, второй перебрал механизм. Вот что получилось:
Самое интересное что молния 1949 года изготовлена из белого металла, а донор 1952 года изготовлен из латуни.
У этих механизмов общие корни.
После получения молнии обратно встал вопрос о ремешке, вот первая попытка:
Коричневая кожа как-то не очень подошла, поэтому решил сшить из черной, и более классической формы:
И для сравнения размеров:
*** Часы для Друга или «МОЛНИЯ inside»
Всем привет!Сегодня я решил рассказать о часах, которые я сделал для своего лучшего друга к одному знаменательному событию в его жизни.
Вообще-то, эту Молнию он сам мне как-то подарил «на запчасти», лежала сломанная и полуразобранная у его отца уже много десятилетий.
Я решил ее имплантировать в новый корпус, но насколько это возможно сохранить максимум аутентичности. В частности, оставить родные стрелки, механизм, циферблат.
Сначала я произвел полную ревизию механизма, разборка, мойка, чистка, сборка, замена деталей и даже узлов, смазка. В общем, рутина 😉
Мех в итоге запустился, но спешил на 20-30 минут в день. Как оказалось, волосок на балансе немного цеплял мост. Нашел, исправил, теперь часы идут как часы 😉
Корпус весьма добротный, из полированной нержавейки, верхнее стекло обещали сапфир, но мне кажется это минералка, крепления для ремня на винтах, безель не вращается.
Задняя крышка и заводная головка имеют резиновые прокладки
Т.к. родной заводной вал имеет резьбу не по всей своей длине, а нарезать никто не взялся из-за того, что вал закаленный и хрупкий, пришлось заказать новый заводной вал для швейцарского Unitas6497.
Его необходимо было укоротить и подогнать все размеры под молниевский мех. Помощники в этом — дремель и алмазный надфиль
Заводная головка посажена на синий Thredlock. Уверен, теперь сама не открутится
Поскольку посадочное место под механизм в корпусе было чуть больше необходимого, пришлось изобрести проставочное кольцо. Купил лист 0.5мм латуни, отрезал полоску шириной 2.5-2.7мм, выгнул ее кольцом и отполировал
Одного кольца оказалось мало, поэтому я сделал сендвич из 2 колец. Получилось хорошо — и механизм плотно сел, да и красиво
Циферблат по диаметру подошел идеально, но при вставленном заводном валу механизм не доставал до циферблата, т.е. триб едва доставал до отверстия в цифере. Если все выставить ровно (циферблат закреплен на механизме), то циферблат прилегает неплотно со стороны верхнего стекла.
Проблему я решил проставочным кольцом из… проволочного припоя! Он бывает разного диаметра, он мягкий, идеально принимает форму кольца и в моем случае полностью выбрал лишний зазор. На фото его прекрасно видно — кольцо уже в корпусе
Ремень 22мм для авиатора (22мм у корпуса и 18мм на бакле). Чуть позже сошью новый ремень. Клей, кожа, бакли, инструменты есть
Теперь пришло время декорировать механизм путем синения болтов. Не всех, а только тех, что крепят мосты к платине.
Сначала каждый болтик зажимается в дремеле, затем полируется на мелкой наждачке, а потом на плотном картоне или войлоке с помощью полировочной пасты
Затем я сделал из медной проволоки своеобразную «удавку» для болтиков, чтобы они равномерно нагревались
Перед синением болтов желательно ознакомится с таблицей зависимости цвета нагреваемого металла от температуры и знать, что стадию глубокого синего цвета металл проходит очень быстро (в моем случае 2-3 сек)
Вот в общем-то и все! Знаменательное событие в жизни друга уже свершилось, часы по этому поводу уже подарены, я счастлив!
Если будут вопросы по билду — задавайте, с удовольствием отвечу.
Спасибо за внимание!
Варианты переделки карманных часов в наручные
Наша компания предлагает несколько вариантов ношения карманных механизмов на руке.
1. Припайка ушка к родному корпусу карманных часов:
2. Посадка карманного механизма в нержавеющий корпус (диаметр механизма до 42 мм):
3. Изготовление корпуса из латуни с последующим гальваническим покрытием (никель-кобальт):
Больше готовых работ смотрите в Каталоге восстановленных часов
Как из карманных часов сделать наручные часы
В этой статье мы попросили мастера ответить на вопрос: «Как из карманных часов сделать наручные часы?», а также дать полезные рекомендации для наших читателей. Что из этого получилось, читайте далее.
Сразу скажу, что переделка карманных Молний в наручные часы «боянистое» занятие, на барахолках много таких переделок, чаще встречаются часы на механизме 3602. который на мой взгляд менее эстетичен, зато более надежен ИМХО. В этом посте «раскурочим» более интересный и красивый ЧК-6.
Вот так выглядит подопытный, состояние так-себе.
Механизм выглядит по лучше, но пульса нет. (анкерная вилка без камня, отсутствует баланс, сломан один винт)
Установил анкерную вилку для примерки. Вердикт — механизм нужно полностью разобрать, отмыть, отчистить от следов коррозии, смазать, установить новый баланс и заменить сломанный винт.
Зеленой стрелкой указан сломанный винт, на красную стрелку не обращайте внимание:)
Сломанный винт выкрутился.
снимаем мосты и видим много грязи.
С обратной стороны тоже все очень грязно.
Это уже отмытые детали готовятся опять стать часами.
Собираем и смазываем чистый механизм в обратном.
Новенький баланс готовится к установке.
Баланс установлен, убираем случайно оставленное загрязнение в виде отпечатка пальца:)
Устанавливаем кастомный циферблат, стрелки и помещаем в новый корпус.
Сравнение размера карманной Молнии и «полноразмерного» карманного механизма из свисовских часов.
К сожалению выпуск таких механизмов давно «загублен»
В планах есть еще эксперименты, пока не буду спойлерить. Если будет интерес к этому посту, то продолжу постить тут.
Если хотите узнать больше о часовых механизмах — chronometrica.ru
ПС — это мой первый длиннопост.
