Обратите внимание! Данный пункт статьи не является инструкцией, как нарушить предписания службы безопасности аэропортов. Статья информирует о случаях, когда возможны сбои в работе сканирующих средств и объясняет их возможные причины.

• Плохая считываемость предмета.

Несмотря на возможности рентгена, иногда он не срабатывает. Например, если предмет завернут в фольгу, это блокирует рентгеновские лучи. Такой объект выделяется темным цветом на экране контролера. Если сотрудник просто не обратит внимания на этот факт и пропускает нарушителя, то объект будет пронесен в самолет. Очевидно, что этот момент очень опасен, поэтому сотрудники службы безопасности путем досмотра убеждаются, что в чемодане нет ничего запрещенного. В таком случае часто просят открыть сумку и продемонстрировать, что именно лежит в этом месте.

• Слишком большое скопление вещей.

Многослойные багажные сумки могут помешать рассмотреть опасный объект. Это приводит к тому, что пассажир спокойно провозит с собой крупную емкость с жидкостью, шампунем или питьем. Часто контролеру не видно, что такой объект в наличии в сумке, если его внимание переключается на другой, более заметный и объемный предмет.

• Человеческий фактор.

Если сотрудники чем-то отвлечены, проверка на ленте приостанавливается. Но в общей суматохе может быть такой момент, когда недобросовестный пассажир или злоумышленник успешно проносит опасный груз. Если кто-то стал очевидцем данного случая, о нем необходимо обязательно сообщить в службу безопасности.

Проверка багажа сканером

Рекомендуем соблюдать все правила пользования аэропортом и по первому требованию демонстрировать сотрудникам СБ свой багаж. Никаких проблем проверка сканером не доставит ни здоровью пассажира, ни его вещам.

turproezdka.ru

Как работает рентген в аэропорту

Список аэропортов

В России сканер нового типа стоит в аэропорту Домодедово уже около 3 лет. Это микроволновый сканер L3 Provision. В Шереметьево установлены аналогичные, но они не всегда используются и пассажиров проводят через более привычную рамку.

Больше всего сканеров установлено в США. Сейчас в американских аэропортах находится почти 500 сканеров, и еще 500 появятся в течение 2011 года. В аэропортах Нью-Йорка (JFK), Чикаго (ORD) стоят сканеры с использованием рентген-излучения, в Майями, Лас-Вегаса и Лос-Анджелеса – микроволновые.

В Европе сканеры установлены в Амстердаме, Лондоне (LHR), Гамбурге, Манчестере.

С почти полным списком с указанием типа сканера и его местонахождения можно ознакомиться на сайте FlyerTalks –

Ася Патрышева18.11.2010

Источник: Travel.ru

Безопасность и здоровье

Производители утверждают, что сканеры обоих типов полностью безопасны. Микроволновый сканер можно сравнить с излучением от мобильного телефона, а рентгеновский дает такое же облучение, как 2 минуты полета на самолете. Несмотря на подобные заверения, рентгеновский сканер используется в аэропортах намного реже, а детей и беременных не проводят через него. При этом больших исследований по проверке безопасности для здоровья микроволновых и рентгеновских сканеров не проводилось. Последние публикации от ученых разных стран выражают обеспокоенность возможным влиянием сканеров на образование опухолей и мутаций в днк. Но никаких документальных подтверждений нет.

Второй большой проблемой сканеров является нежелание пассажиров демонстрировать себя в неприглядном виде даже анонимному оператору. У программ, обслуживающих сканеры, существует техническая возможность сохранения полученных изображений, но все страны, внедрявшие подобные технологии, обещали не использовать эту функцию. К сожалению, выяснилось, что картинки из аэропортов сохраняются на компьютерах операторов, и уже появились утечки подобных изображений.

Принципы работы сканеров аэропорта

События последних лет сильно повлияли на систему безопасности в аэропортах, сканеры установили почти повсеместно. Такая защ

class-tour.com

Сканер в аэропорту — опасен или нет?

Если металлоискатели и сканеры для багажа в аэропортах уже стали привычны, то сканеры для людей еще устанавливаются далеко не везде. Но в аэропортах Москвы и Петербурга и крупных заграничных городов это обычное дело. Часто такой сканер просят проходить в обязательном порядке, хотя бывает, что существует альтернатива в виде рамки металлодетектора и ручного досмотра.

В головах обывателей это сканирование отождествляется чуть ли не с традиционной флюорографией, которую, как мы помним, можно делать достаточно редко. Я и сам до последнего времени с опаской относился к сканированию, предполагая возможный вред от рентгеновского облучения. Но так ли опасны эти сканеры на самом деле, и есть ли повод для беспокойства? Я решил разобраться в вопросе.

Оговорюсь, что не являюсь специалистом по теме, и нижеизложенная информация является результатом личного анализа свободных источников, которые мне удалось отыскать в интернете. Меня самого этот поиск привел к определенным выводам, а верить им или нет – дело каждого.

Виды сканеров в аэропортах

Подобные сканеры для досмотра стоят достаточно дорого, потому едва ли когда-либо будут распространены повсеместно. Однако крупные аэропорты могут позволить себе такую роскошь.

Существует два вида сканеров, которые применяются для досмотра пассажиров, и с рентгеновским излучением связан только один из них.

Рентгеновский сканер на основе обратного рассеяния

Сканер представляет собой две станции, между которыми встает человек (бывает, что вставать полагается на движущуюся ленту). Делается два снимка с обеих сторон, при этом рентгеновские лучи не проходят насквозь, а отражаются. Разные по плотности материалы отображаются по-разному. Менее плотные – кожа – светлые, а более плотные, например, металл – темные. В результате получается какое-то такое изображение:

Сканеры, работающие по тому же принципу используются для контроля грузов, например, на границе.

Опасен ли такой сканер? Мне удалось найти цифры, что облучение на таком сканере составляет 0,25-0,5 мкЗв (микрозивертов). Это очень мало. Облучение при флюорографии на старых рентгеновских аппаратах (то самое, которое можно раз в год) составляет около 600 мкЗв. На современных цифровых – в десять раз меньше. 0,5 мкЗв – примерно то облучение, которое мы получаем за две минуты полета на самолете. Не думаю, что многие вспоминают о радиации, если самолет вдруг зайдет на второй круг при посадке.

Мне попадались рассуждения, что на самом деле все гораздо хуже, доза больше, объективных исследований не проводилось, известный врач, фамилию которого никто не проверит, по этому поводу заявил… и т.д. У меня подобные рассуждения доверия не вызывают, и я склоняюсь к тому, что опасения излишни, и данный досмотр безопасен. Да, даже для беременных. Но всегда можно потребовать ручного досмотра в аэропорту, вместо прохождения сканера.

Микроволновый сканер

Сканер представляет собой своеобразную кабину, в которую встает человек. Вокруг него проезжают две антенны-полурамки, которые и формируют трехмерное изображение. Здесь используются волны миллиметрового диапазона, которые проходят через одежду и подобные материалы. Картинка получается несколько иной, чем от рентгеновского сканера.

Вред электромагнитного излучения для здоровья не доказан. Эти волны окружают нас повсюду, исходят от мобильных телефонов, точек доступа WiFi и многих других привычных предметов. Никто особо не задумывается об их безопасности, а если и задумывается, то все равно использует. Потому считаю, что и безопасность микроволнового сканера не стоит подвергать сомнению.

Рентгеновские сканеры для багажа

Багажные сканеры все более глубоко проникают в нашу жизнь. Уже сейчас их можно увидеть повсеместно, и количество их, при текущей тенденции, будет только увеличиваться.

В отличие от сканера на основе обратного рассеяния, данный сканер просвечивает багаж полностью. Излучение радиации поэтому гораздо выше, хотя также не слишком велико, примерно 100 мкЗв. Но дозу эту получает багаж, нам от нее никакого вреда. Некоторые опасаются за электронные устройства, но мне представляется, что если бы существенный вред был, то случаи поломок были бы массовыми. Особенно, при сегодняшнем количестве просвечиваний.

Вывод

Проанализировав информацию, я прихожу к выводу, что сканирование в аэропорту безопасно, во всяком случае, безопасно в той степени, чтобы не думать о нем. Я отношу это к обоим типам сканеров, которыми сканируют человека.

Этическая сторона вопроса меня вообще не интересует. Есть ли такая проблема или нет – я не знаю. Может, кому-то и неприятно представать перед работниками служб контроля без одежды. Ну, а кому-то неприятно проходить медицинский осмотр, это не повод обсуждать этичность осмотров.

Сама по себе необходимость подобных сканирований у меня вызывает значительные вопросы, но хотя бы теперь мы выяснили, что они безопасны. И то хорошо.

yaturfirma.ru

Как работает рентген аппарат в аэропорту

Многие люди наслышаны о вреде рентгена, о возможных последствиях, облучении. Забота о своей безопасности и безопасности близких заставляет задуматься. Например, вопрос о влиянии рентгена в аэропорту, как это работает и не вредит ли нашему здоровью.

Содержание статьи:

Рентгеновские лучи большой и малой авиации

Служба безопасности аэропортов все дальше движется к одержимости в проверке. Опасность терроризма, захвата заложников превращает людей в крайне осторожных параноиков. На сегодняшний день ведется тщательный досмотр всего багажа, любых машин, проезжающих в зону погрузки, каждого входящего. Не последнюю роль во всем этом играют рентгеновские лучи.

Аэропорт

С облучением встречается большей частью багаж пассажиров самолета, а не люди. Только крупные аэропорты устанавливают сканер всего тела.

Для начала стоит понять все тонкости процедуры досмотра, она условно делится на вход в здание и проверка:

• первый этап — досмотр багажа при входе в аэропорт, любая ручная кладь проходит специализированную багажную ленту, где сканируются на наличие подозрительных предметов;
• второй этап — прохождения пассажиров, встречающих и провожающих через рамку металодетектора.

Стоит отметить, что на каждой из данных стадий проверки охрана может проводить дополнительный осмотр, попросить открыть сумку, выложить содержимое карманов. Далее оправляемся к стойке регистрации, откуда багаж идет дальше по линии проверки.

Досмотр багажа

Как упоминалось выше, в крупных аэропортах стоят сканеры тела, которые показывают детальные изображения всего содержимого карманов. Например, подобная технология используется в Домодедово, где людям приходится разуваться и одевать бахилы. Именно поэтому стоит быть крайне внимательным при прохождении проверки, ведь запрещено проносить в самолет любые колющие или режущие предметы, а так же любые жидкости, включая зубную пасту.

Принципы работы сканеров аэропорта

События последних лет сильно повлияли на систему безопасности в аэропортах, сканеры установили почти повсеместно. Такая защита позволяет максимально быстро и оперативно обнаруживать даже малейшие признаки опасности для других пассажиров.

Досмотр пассажира

Сами сканеры условно делятся на две группы:

• первый — метала детекторы, обычно устанавливаются в виде металлической рамки имеющей форму буквы П или дверного проема без двери. В различных настройках чувствительности будет реагировать даже на фольгу от шоколадки или жвачки, так что стоит быть внимательнее;
• вторые рентген сканеры — прибор дает полную картинку о содержимом одежды пассажиров, поклажи. Пока данное оборудование могут позволить себе не все аэропорты, хотя возможно со временем ситуация изменится.

Учитывая такие меры безопасности, пассажирам приходится проявлять сознательность и не брать с собой запрещенные предметы. Будь то нож, отвертка или бутылка шампуня, на борт самолета их пронести будет нельзя.

Сканер в аэропорту

Рентгеновский сканер перед полетом

Если к детекторам метала люди уже давно успели привыкнуть, то рентгеновский сканер взывает опасения. Данный прибор использует два вида излучений дающий полное представление о человеке. В основу вложены принципы обычного рентгеновского аппарата. Правда, лучи проходят не насквозь, они отражаются от тела, вернее мышечной ткани. Оператор прибора получает изображение, где по цветовым спектрам можно отличить металлы, различные сторонние объекты, окрашенные более темным тоном. Незаметно ничего пронести не получится.

Для полной четкости снимки делаются спереди и сзади. Более современные приборы создают изображение в реальном времени, сканирую сразу все тело во всех плоскостях.

Просмотр пассажира на мониторе

Опасность для здоровья

Согласно уверениям производителя, данный прибор совершенно безопасен и не может повлиять на самочувствие человека. Уровень получаемого излучения сравним с волновым излучением мобильного телефона, или долей облучения от полета в самолете. Однако сквозь данный прибор не рекомендовано пропускать детей и беременных женщин. Кроме того, серьезных исследований о влиянии данного оборудования на человека пока не проводилось. Можно отметить, что есть ряд работ ученых уверенных в возможной мутации ДНК при частом облучении, образовании опухолей.

Пока достоверных подтверждений о вреде здоровью нет, как и нет полноценных исследований безопасности.

Мужчина при прохождении сканера

Этическая проблема сканера

Под излучением человек предстает перед оператором практически голый, хотя лицо рассмотреть невозможно. Кроме того, прибор имеет функцию сохранять изображения и передавать их, что граничит с нормами морали. Изображения могут храниться в базе данных аэропорта. Были случаи, когда некоторые из снимков попали во всемирную сеть, были утечки конфиденциальной информации.

На сегодняшний день, единственная альтернатива сканерам, это ручной досмотр пассажира. Если человек отказывается проходить его, он просто никуда не летит или ищет дугой аэропорт.

rentgenovski.ru

Сканер в аэропорту: как проверяют багаж

Пожалуй, многих интересует вопрос, как проверяют багаж в аэропорту. Дело в том, что за последнее десятилетие правила досмотра багажа значительно поменялись. Также изменился и список предметов, которые можно брать пассажиру на борт самолета. Примечательно, что работники погранслужбы, служба безопасности аэропорта и экипаж на авиалайнере могут провести осмотр личных вещей любого пассажира. Отметим, что все желающие полететь на самолете должны пройти:

• первичный осмотр;
• вторичный осмотр.

Также может быть и дополнительный осмотр, уже на борту авиалайнера.

Итак, многих интересует вопрос: как и чем просвечивают багаж в аэропорту. Рассмотрим все по порядку. Первый досмотр багажа в аэропорту происходит сразу же после входа в здание. На этом этапе сотрудники проверяют ручную кладь при помощи специального аппарата и багажной ленты. Отметим, что в любой момент работники могут попросить открыть сумки и показать то, что покажется им подозрительным. Примечательно, что при осмотре сотрудники не обращают внимание, например, на то, что сумка замотана полиэтиленовой лентой и т. д. Соответственно, при возникновении любых вопросов придется все распаковывать. Иначе пассажир попросту не пройдет в аэропорт.

Второй досмотр проходит уже внутри здания. Здесь придется пройти рамки металлоискателя либо подобного аппарата. Перед прохождением этого осмотра не забудьте снять все металлические предметы, например, часы и положить их в специальную пластиковую коробку. Отметим, что проверка багажа в аэропорту также будут осуществлена отдельно и только после этого отдан владельцу. В случае если у пассажира вдруг обнаружится любая жидкость больше 100 мл либо какие-либо колюще-режущие предметы, можно будет переложить их в багаж. В противном случае их попросят выкинуть.

Отметим, что, если металлоискатель отреагирует на человека, его проверят при помощи специального ручного сканера. Далее при повторном осмотре и обнаружении чего-либо вас попросят предъявить металлический предмет. Конечно, это не касается металлических пластин либо штырей, которые были вшиты во время операции.

Следующий этап

После успешного прохождения металлодетектора пассажиры сдают всю ручную кладь и отправляются проходить паспортный контроль. Во многих больших аэропортах установлены специальный сканер тела человека, который показывает детальную картинку. Такие аппараты есть, например, в Домодедово. Для того чтобы пройти такой сканер в аэропорту, всем людям приходится даже разуваться и надевать бахилы.

Если при первом осмотре человек еще может оставить у себя, например, бутылку воды либо сока, аргументировав это тем, что перед посадкой он все выпьет и выбросит, то при осмотре непосредственно перед самолетом все запрещённые вещи будут выброшены в мусорное ведро.

Именно поэтому будьте крайне внимательны, так как всякие мелкие вещи могут случайно запасть под подкладку сумок и т. д. Рекомендуется осуществлять очень тщательную проверку. Не стоит забывать и то, что к жидкостям относятся различные крема, шампуни, зубные пасты и т. п. Соответственно, их запрещается проносить на самолёт.

Просвеченный багаж

Принцип работы сканера в аэропорту

В последние годы практически во всех крупных аэропортах позаботились о безопасности и установили специальные сканеры, которые делятся на 2 вида: металлодетекторы и устройства, создающие объемную картинку просканированного человека. Соответственно, второй вариант является намного более действенным и эффективным для обнаружения неразрешенных предметов, так как такой рентген в аэропорту выводит изображение, очень похожее на голое тело. Однако не стоит переживать, служба безопасности в аэропорту ответственно заявляет, что анонимность для всех пассажиров полностью обеспечена, так как оператор устройства не видит лица. Помимо этого, картинки сразу же удаляются.

Как работает рентген в аэропорту?

Данные аппараты основаны на 2-х различных принципах работы. В первом случае лучи не проходят насквозь, а отражаются. Соответственно, различные материалы обозначаются разными цветами, в зависимости от плотности. Для примера, мышцы и кожа имеют светлые оттенки, а что-то более плотное – темные цвета. Чтобы получить готовое изображение на мониторе, оператору необходимо сделать 2 фотографии: одна спереди и одна сзади.

Во втором случае используются волны миллиметрового диапазона. Излучаются они 2-я вращающимися антеннами. Стоит отметить, что любая одежда полностью прозрачна для такого аппарата. Картинка получается четкая и подробная. Такое изображение выглядит намного реалистичнее, в отличии от рентгеновского сканера.

Как отличить сканеры?

Если кто-то хочет узнать, как отличить между собой сканеры, то сделать это очень просто. Металлодетектор выглядит буквой «П», через него необходимо просто пройти. В свою очередь, сканер тела выглядит как 2 будки. Между ними должен встать человек и постоять несколько секунд.

На что влияет такая процедура?

Создатели двух типов сканеров утверждают, что они совершенно безопасны как для человека, так и для вещей. К примеру, микроволновое устройство сравнивается с излучением, полученным от мобильного телефона за 5 минут разговора, а рентгеновское излучение, как после 2 минут. Но несмотря на такие заверения, последнее устройство используется в аэропортах очень редко. Помимо этого, детей и беременных через него не проводят.

Отметим, что глобальных исследований по поводу влияния подобной техники на организм человека, а также на различную технику, медпрепараты и т. д. не проводилось.

Проверка в авиалайнере

Как уже описано выше, есть возможность того, что проверку может провести капитан воздушного судна. Отметим, что после взлета на борту действуют немного другие правила, которые определяются непосредственно командиром самолета. В случае если пассажира заподозрили в чем-либо, капитан имеет право досмотреть его вещи и даже арестовать. Зачастую это происходит из-за неподобающего поведения и случается очень редко.

Как проводились изменения правил безопасности?

Первое кардинальное изменение правил вступило в силу в Америке в самом начале 2000-х. В аэропортах начинают следить за тем, чтобы пассажиры не проносили на самолет различные колото-режущие предметы. В первую очередь вне закона стали маленькие канцелярские и перочинные ножи. Также было произведено укрепление кабины пилота. Также спички и зажигалки теперь требовалось отправлять в багаж.

Далее, в 2003 году, ICAO решает ввести электронные паспорта во всех странах. В первую очередь это делалось для того, чтобы на паспортном контроле все данные о пассажире можно было сразу считать, а не вводить вручную.

В следующем году в Америке начинают снимать отпечатки пальцев у иностранцев. В 2006 году запрещается проносить на борт авиалайнера жидкости, гели и аэрозоли. Под запрет попали даже новогодние шарики и бутылки с молоком для малышей. Однако позже все же разрешают проносить жидкость до 100 мл. Также в этом году вводят отдельный осмотр всех электронных устройств.

В 2007 году все государства стали официально обмениваться информацией о пассажирах. Также в некоторых местах появился предполетный досмотр с кинологами. В 2011 году, после трагедии в Домодедово, на входе в здание аэропорта происходит тщательный осмотр абсолютно всех пассажиров, а ручная кладь проходит через интроскоп. Помимо этого, за всем следит опытный психолог.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

samoleting.ru

✈ Опасен ли для человека сканер в аэропорту

Во многих крупных аэропортах все больше и больше появляется сканеров для людей. Если к металлоискателям и сканерам для багажа уже привыкли и они не вызываю вопросов, то сканирование людей заставляет их беспокоится о безопасности. На просторах интернета информация разная, и противоречивая. Давайте же попробуем разобраться опасен ли для человека сканер в аэропорту.

Начнем с того, какие виды сканеров используются в аэропорту, их разнообразие не велико. Используется всего два вида сканеров: рентгеновский и микроволновый. Рассмотрим в общих чертах каждый из них.

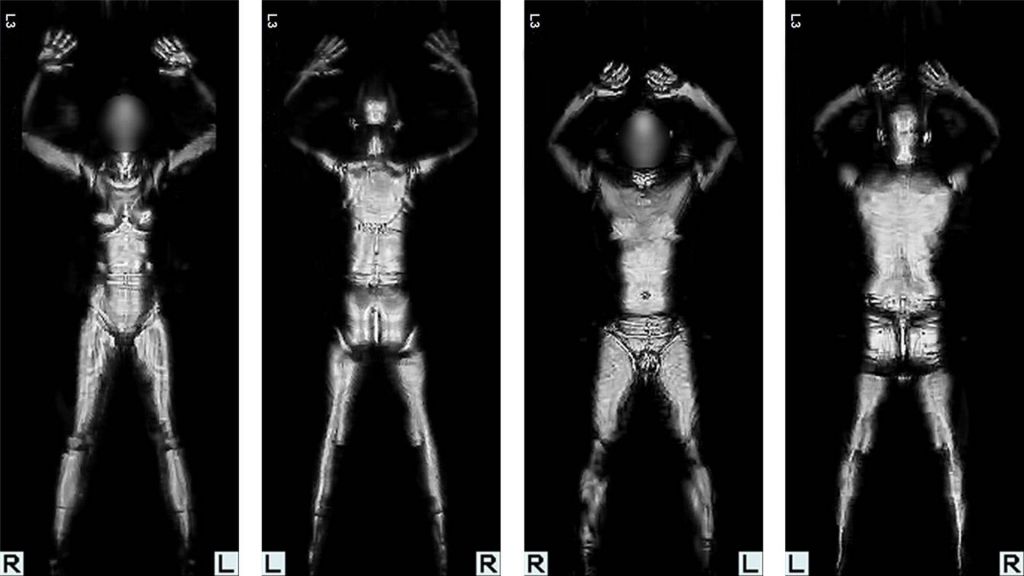

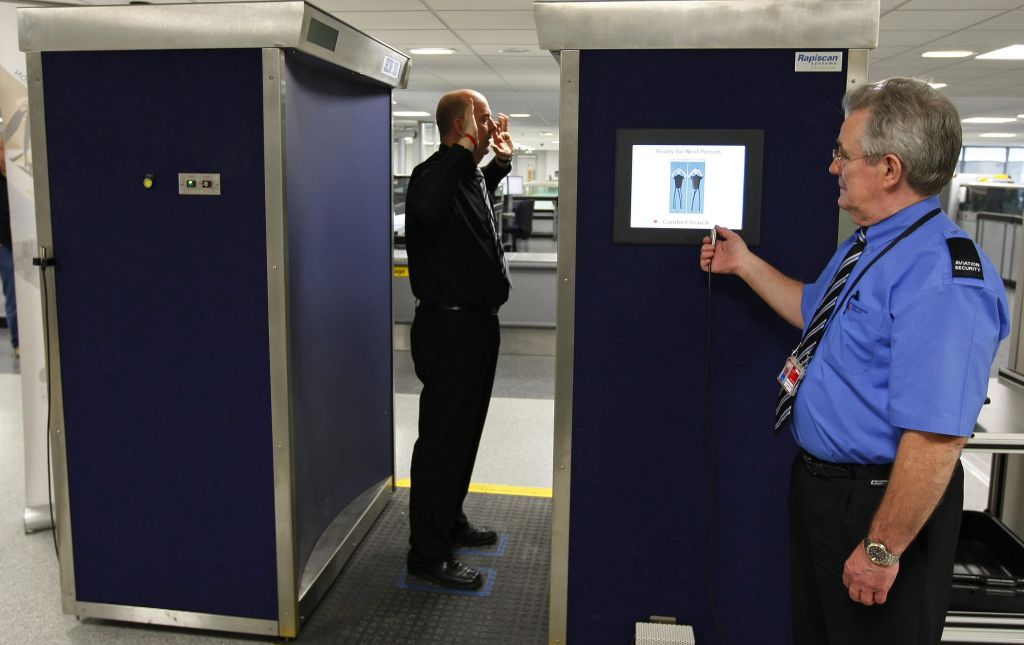

Рентгеновский сканер

Микроволновый сканер

Исходя из выше перечисленного, сказать категорично, что сканер в аэропорту опасен, нельзя. Предельно допустимый фон для жизни 5 мЗв в год, смертельная доза радиации — чуть меньше 1 зиверта. Навряд ли кто-то из пассажиров проходит через сканеры в аэропорту более 200 раз в год. Если вы все же хотите избежать столкновение с излишней радиацией, можно выбрать альтернативный путь. Для этого сотруднику службы безопасности нужно озвучить просьбу-отказ. Он проведет досмотр в комнате личного досмотра. При этом пассажирку будет обыскивать женщина, а пассажира – мужчина.

Кстати, во время полета человек так же получает облучение. Например, облучение за 10-ти часовой перелет из Москвы в Бангкок — 45 мкЗв, из Москвы в Шарм-эль-Шейх — 30 мкЗв, из Сингапура в Нью-Йорк за 23 часовой перелет — 90 мкЗв. Несложно посчитать сколько раз можно совершить длительные перелеты. Так же во время полета пассажиры и экипаж подвергаются ультрафиолетовому облучению. Поэтому для предотвращения вредного воздействия на кожу нужно брать с собой в салон самолета солнцезащитный крем.

Еще интереснее

0

www.biletik.aero

Чем нас досматривают? / Habr

Привет Гиктаймс !

В связи с повсеместным введением досмотровых систем, многие задаются таким вопросом. В этом посте автор хочет начать цикл статей о разнообразных системах досмотра, о применяемых принципах обнаружения опасных объектов и конструкции аппаратуры досмотра вплоть до «железа».

Для начала рассмотрим рентгеновские инспекционные системы

Чаще всего в рентгеновских инспекционных системах, или по памяти о телевизионных системах, типа «Поиск», — РТУ (рентгенотелевизионная установка) применяется рентгеновская трубка. Да, та самая которую придумал Кондрад Рентген и чаще всего без охлаждаемого вращением анода.

Схема получения изображения, изначально была проста – путем проекции на люминесцирующую под рентгеновскими лучами пластину.

Как находят взрывчатку с помощью рентгено-инспекционных комплексов?

История развития досмотровых систем для просвечивания багажа.

Расскажем историю развития рентгеновских досмотровых систем.
Для начала несколько поясняющих рисунков.

Базовая геометрия рентген излучения при флюорографии

На этом изображении видно как поток рентгеновских лучей проецируется на флуоресцентный экран. Изначально ренгено-инспекционные системы не во многом отличались от техники для флюорографии. Принцип действия был прост.

Рентгеновское излучение от источника проходит через контролируемый (просвечиваемый), предмет, преобразуется на специальном флуоресцентном экране в световой рельеф, соответствующий рентгеновскому изображению объекта (т.н. «теневое изображение») и через защитное стекло визуально воспринимается оператором.

Флюороскопия с прямым отображением:

Позже, для защиты от излучения додумались закрывать излучение в освинцованном ящике, наблюдая полученное изображение, через зеркала и оптические системы с возможностью увеличения.

Усиление изображения с ТВ камерой

Дальнейшее развитие шло по пути усиления получаемого изображения, при помощи фотоэлектронных усилителей и преобразования в телевизионный сигнал, просматриваемый на мониторе.

Но вскоре пришла «цифровая революция», коренным образом изменившая принципы сканирования.

Современные рентгеновские инспекционные установки, чаще используют другие принципы, уменьшившие побочное изучение и сильно улучшившие:

1. Качество изображения
2. Различимость материалов

Качество изображения улучшилось благодаря применению высокочувствительных полупроводниковых детекторов (фотодиодов), с нанесенным на них слоем люминесцентного вещества (обычно йодид цезия) а, также цифровой обработке на компьютере.

Рентгеновский луч проецируется в виде полосы, точно на линейку детекторов, мимо которых перемещается сканируемый объект (багаж), по транспортерной ленте. Окна тоннеля, в котором происходит сканирование, закрыто на входе и выходе освинцованными шторками. Это делается для защиты от рассеянного излучения.

Далее полученный сигнал считывается и преобразуется аналого-цифровым преобразователем — АЦП, выравнивается и передается в компьютер для обработки и сложения » последовательных срезов» объекта в единое изображение.

Схема щелевой коллимации

Микродозовое цифровое рентгеновское сканирование

Вскоре, для уменьшения размеров рентгеновской инспекционной установки придумали Г -образное размещение детекторов, как видно на рисунке.

Преимущества Г-образной матрицы детекторов.

Современные рентгено-инспекционные комплексы различают материалы используя эффект Комптона и определяют две энергии рентгеновских лучей – высокую и низкую.

→ Эффе́кт Ко́мптона (Ко́мптон-эффе́кт, ко́мптоновское рассе́яние)

В 1923г. А. Комптон, исследуя рассеяние рентгеновских лучей (фотонов большой энергии) различными веществами (в основном легкими: графитом, парафином и др.), содержащими свободные или слабо связанные электроны, обнаружил, что в рассеянных лучах, наряду с излучением первоначальной длины волны l содержатся также лучи с длиной волны l¢ большей l (l¢>l). Причем разность Dl=l¢-l оказалась независящей от l и от природы рассеивающего вещества, а целиком определялась углом рассеяния. Экспериментально была установлена следующая закономерность:

где q — угол, образуемый направлением рассеянного излучения с направлением первичного пучка; l0 – постоянная для всех веществ величина, равная l0=0,0242 =2,42×10-12м.

ОПРЕДЕЛЕНИЕ: рассеяние электромагнитного излучения на свободных или слабо связанных электрона, при котором отдельный фотон в результате упругого соударения с электроном передает ему часть своего импульса (часть энергии), называется эффектом или явлением Комптона.

Простым языком, происходит следующее:

При соударении кванта рентгеновского излучения, происходит передача энергии электрону. Возбужденный электрон сбрасывает полученную от кванта энергию в виде фотона рентгеновского излучения, более низкой энергии.

Важно понимать:

При рассеянии излучения веществами с малыми атомными номерами практически все рассеянное излучение имеет смещенную длину волны. Таким образом, в спектре рентгеновского излучения появляются две энергии: низкая и исходная – высокая.

Первоначальный спектр рентгеновского излучения — высокой энергии.

Спектр рентгеновского излучения, после происхождения через органическое вещество.

Рентгеновские досмотровые комплексы выпускаются разными фирмами. В России в основном присутствует техника фирм Nuctech, Smits Detection, Rapiscan, L3 Communication, Astrophysics, Медрентех, Berg и многих других. Эти компании из разных стран: Россия, Китай, Америка, Великобритания, Германия.

Рассмотрим обычную конструкцию рентгено-инспекционной системы для досмотра ручного багажа.

Схема рентгено-инспекционной системы.

На рис отчетливо виден генератор рентгеновского излучения (X-ray Sourсe), Г-образная матрица детекторов Folded Detector Array и компьютер.

Принципы работы рентгено-инспекционной системы:

Когда инспектируемый объект входит в туннель и перекрывает фотоэлектрический датчик, сигнал с датчика поступает на блок управления, который запускает генератор рентгеновского излучения.
Рентгеновское излучение выходит из коллиматора, проникает через досматриваемый объект и попадает на детектор.

В системе используются детекторы двух энергий. Число модулей детекторов в два раза больше, чем в одно энергетической системе. Два блока детекторов с чувствительностью соответственно, к рентгеновским лучам низкой и высокой энергии размещены вместе для приема рентгеновского излучения.

В зависимости от сигналов, принятых с обоих детекторов, система обработки изображения может распознать типы материалов (в основном органику, неорганику и смеси) инспектируемого объекта.
Модули детекторов системы собраны в защищенных панелях расположенных в форме Г и установлены по диагонали от генератора рентгеновского излучения, для сканирования рентгеновскими лучами всего сечения туннеля.

В этой компоновке исключены «слепые» зоны и допускается досмотр любой части объектов проходящих по туннелю.

Дополнительное изображение рентгено-инспекционной системы

Высокоэффективный детектор преобразует рентгеновское излучение в слабые токовые сигналы, которые усиливаются и поступают на АЦП.

Эти аналоговые сигналы преобразуются в 16-битовые цифровые сигналы, которые передаются в компьютер.

Компьютер сначала корректирует несоответствие и смещение цифрового сигнала от каждого пикселя, затем по сигналам скорректированной высокой и низкой энергии классифицирует органические и неорганические материалы и выполняет базовые функции обработки изображения, например, улучшение краев изображений, коррекцию 16-битовых сигналов высокой и низкой энергии.

Сигнал каждого рентгено-графического среза объекта превращается в «линию» изображения на экране дисплея.

Уровень серого изображения указывает степень поглощения рентгеновского излучения в инспектируемом объекте.

Так как объект транспортируется по туннелю конвейером с постоянной скоростью, система сканирует его последовательными » ренгено-графическими срезами». Обработанные рентгеновские изображения объекта последовательно выводятся на дисплей для просмотра.

Все рентгено-графические срезы изображений досматриваемого объекта объединяются и образуют полное рентгеновское изображение.

Чтобы инспекторы могли лучше понять детали изображения и принять правильное решение, система предоставляет им ряд функций для анализа и оценки изображения.

Применение этих функций не меняет самих данных изображения. Отключение таких функций восстанавливает исходное изображение.

Отсканированный рентгено-инспекционной установкой тестовый багаж выглядит следующим образом:

В этом кейсе есть весь джентльменский набор террориста – револьвер, граната, бомба с таймером, набор ключей от самолета Boeing, сотовый телефон и Samsung Galaxy Note 7.
Полученное изображение окрашено в различные цвета.

Различным материалам соответствуют разные цвета окраски объектов в соответствии с таблицей:

Zэфф – это атомный вес материалов которые просвечены в заданной области изображения. Этот параметр определяется благодаря эффекту Комптона и детекторам рентгеновского излучения низкой и высокой энергии.

Есть разные функции обработки изображения досматриваемого объекта. Любимый инспекторами черно-белый режим используется для обнаружения тонких, металлических объектов.

Например: проводов, ножей в вертикальной проекции или взрывчатки с проводами и взрывателем.

Черно-белое (Ч/Б) изображение

Для обнаружения металлических объектов используется режим устранения органических материалов. В результате, на изображении синим цветом, отмечены металлические объекты. Немного забегая вперед, могу рассказать, что зеленым цветом окрашены легкие металлы – например, алюминий или соли металлов.

Устранение органики

Для определения тротила или другой пластиковой взрывчатки а, так-же наркотиков используется режим исключения неорганических материалов – металлов и солей. В результате видны органические материалы, например фрукты и овощи, пластики, в том числе пластиковая взрывчатка и наркотические вещества.

Отображение только органических веществ при исключении неорганических материалов

Также при досмотре применяется возможность определения материалов по атомным номерам – Z эфф.

Эффективные атомные числа (Zeff) взрывчатки и наркотиков лежат в диапазоне [7,9], как показано в Таблице.

Таблица Эффективных атомных чисел взрывчатки и наркотиков

Функция Z7/Z8/Z9 применяется для выделения на изображении материалов с Zeff равным 7, 8 или 9. С помощью этой функции можно просматривать органические материалы с параметром Zeff равным 7, 8 или 9 соответственно. Участки изображения с органическими материалами с указанным Zeff показаны красным цветом, а остальные участки показаны серыми. Таким образом, можно легко выделить взрывчатку или наркотики.

Применение функции Z9

На рисунке хорошо видны зерна амфетамина в пакете, показанные с помощью функции Z9.

Также используется режим «авто» — автоматического обнаружения. В этом режиме опасные вещества обводятся цветными, прямоугольными контурами.

Реальное изображение багажа на мониторе рентгеновской инспекционно-досмотровой установки.

Желтыми рамками обведены предметы похожие на взрывчатку. Розовые рамки – окружают объекты подобные наркотикам. Красные рамки — это предупреждение об объектах, не просвечиваемых рентгеновским излучением.

Следовательно, за этим предметом может располагаться что-либо не видимое инспектору. И если скрыта значительная часть багажа, то инспектор обязан его досмотреть.

Важно понимать что, эти рамки предупреждение для инспектора. Не так часто рамки указывают на реальную угрозу.

В следующей статье будут рассмотрены методы тренировки операторов, возможности и функции программного обеспечения и конструкция рентгеновских инспекционных комплексов.

habr.com
