Как устроен бассейн: подробная схема оборудования бассейна

Содержание

  • 1 Составные части бассейна
    • 1.1 Чаша
    • 1.2 Очистительное оборудование
    • 1.3 Обогревательное оборудование
    • 1.4 Подсветка
    • 1.5 Элементы для вашего удобства и развлечения
  • 2 Схема устройства бассейна

Каким бы не был большим и красивым бассейн, он все равно имеет схожие системы с небольшими частными резервуарами. В этой статье подробно разберем, как устроен бассейн. И вы убедитесь, что ничего сложного в этом нет.

Составные части бассейна

Итак, все бассейны состоят из нескольких систем, которые обеспечивают для вас чистоту и комфорт во время купания в воде.

Самая главная часть бассейна, без которой он вообще не может существовать – это чаша. Именно в ней и находиться весь объем воды. Чтобы вода всегда была чистой, к чаше пристраиваются различные очистительные и фильтрующие сооружения. А далее для вашего комфорта и эстетического наслаждения устанавливают обогрев бассейна, подсветка, лестницы и так далее.

Давайте о каждом элементе поговорим подробно. И в конце статьи будет предоставлена картинка, наглядно показывающая нам, как устроен бассейн.

Чаша

Чаша для бассейна

Чаша – это то, без чего бассейн просто не может существовать. По конструкции и материалу чаши могут быть самыми разными. Если вы устанавливаете стационарный резервуар, вырывая глубокую яму и закладывая фундамент, то, скорее всего, у вас будет бетонная чаша. Есть более простые варианты, например, чаша из пластмассы или ПВХ, но они имеют меньший срок службы.

Что выбрать? Зависит исключительно от ваших условий и предпочтений. Если вы хотите быстро установить бассейн для себя и детей, то вам подойдут каркасные бассейны из ПВХ. Если же ваши желания склоны к долговечности, дороговизне и красоте, то ваш выбор, несомненно, должен пасть на стационарный бассейн с фундаментом и бетонной чашей.

Очистительное оборудование

Вода – это отличная среда для жизни различных бактерий, грибков и водорослей. Также она засоряется листвой, насекомыми и пылью. Нужно как-то с этим бороться, и в этом помогут вам очистительные сооружения.

Скиммер для бассейна

Очистка проходит следующим образом. Вода попадает в очистительную систему через скиммер или специальное заборное отверстие. В скиммере вода проходит первичную очистку от крупного мусора, и далее поступает насос, который под давлением подает воду в фильтр. На выходе из фильтра вода очищена до мельчайших частиц, и направляется обратно в чашу.

Форсунки, через которые вода попадает обратно, желательно разместить в другой части бассейна от скиммера или заборных отверстий. Если это невозможно ввиду конструктивных особенностей, то расположите форсунки так, чтобы напор был направлен в противоположную сторону от скиммера. Так мы получаем эффект встречного течения, которое помогает циркулировать и очищать весь объем.

Скиммер, насос и фильтр нуждаются в регулярной чистке. Не забудьте выключить насос, перед тем, как открутить крышку фильтрующего элемента.

Кроме того, в саму систему вы можете встроить дозатор хлора. Он облегчит вам очищение воды химическими препаратами, ведь с ним легко отрегулировать нужные дозы с помощью регулятора. Также хлорные таблетки можно добавлять в скиммер.

Добавить в дозатор несколько таблеток хлора не сложно, но также не забывайте выключить насос. В противном случае вы получите ожог или химическое отравление.

Как устроен бассейн вместе с очистительными фильтрами вы также увидите в конце статьи.

Обогревательное оборудование

Тепловой насос для бассейна

Чтобы в бассейне можно было купаться хоть весь день, вода должна быть комфортной температуры. Для этого используются специальное обогревательное оборудование, которое встраивается в фильтрующую системы последним звеном.

То есть после того, как вода пройдет очистку, она попадает в обогревающий элемент, а потом уже теплой и чистой возвращается обратно в бассейн. Мы уже писали в другой статье «8 способов подогрева бассейна на даче».

Подсветка

Подсветка бассейна и территории

Еще один обязательный элемент устройства бассейна – освещение. Подсветка нужна не только для красоты, а еще и для вашей безопасности. Вы должны четко видеть края бассейна и его дно, даже в темное время суток. Кроме того, это помогает при обслуживании бассейна.

Подсветка бывает общей и подводной. Общая подсветка позволяет вам осветить все, что находиться вблизи бассейна, например, дорожки, края бассейна, стены здания. Подводная подсветка дает освещение в толщу воды и подсвечивает рельеф дна, лестницу и другие элементы, делая тем самым купание безопасным и комфортным.

Подсветка под водой

Светодиоды подводной подсветки должны питаться от безопасного напряжения – 12 вольт. Вся проводка и соединительные элементы должны быть отлично изолированы от воды. К этому нужно отнестись с особым вниманием. Также свет не должен осветлять или наоборот быть слишком тусклым.

Элементы для вашего удобства и развлечения

Теперь перечислим то, что призвано разнообразить ваш отдых или сделать купание более комфортным.

Лестница – это один из самых важных дополнительных элементов. Без нее в воду просто не смогут войти пожилые люди, а уж выйти тем более. Для детей отсутствие данного элемента также может стать проблемой. Поэтому обязательно установите удобную и прочную лестницу.

Ваши дети будут просто в восторге, если вы установите для них трамплин или горки. Но помните, что это довольно травмоопасные элементы, поэтому перед их покупкой нужно все подробно рассчитать. Как минимум размеры и глубина должны быть достаточными для прыжков и катания с горки.

Лестница для входа в воду

Схема устройства бассейна

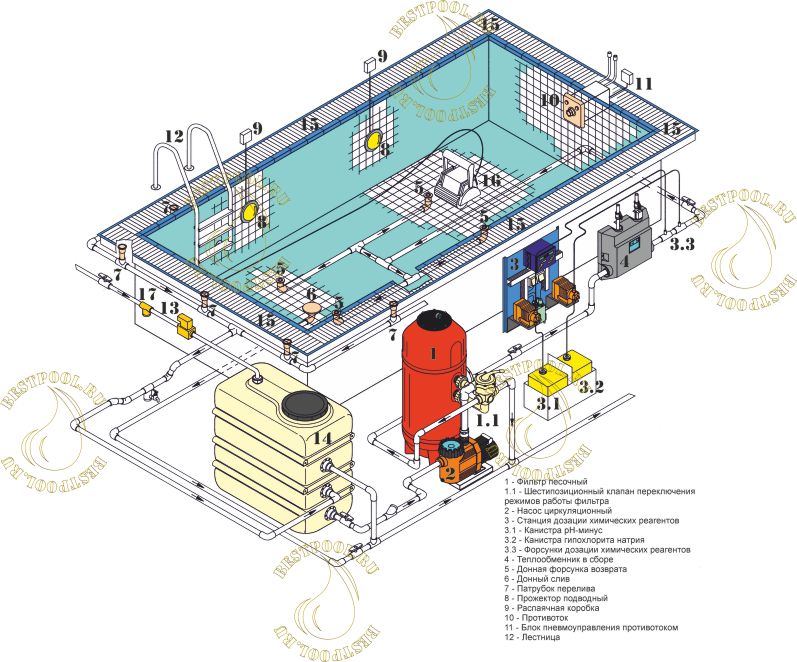

Как и обещалось, в конце статьи прикрепляется картинка с подробной схемой устройства бассейна. Здесь нарисован вариант с использованием блока управления, который следит за всеми процессами в системах. Он призван облегчить уход, но это весьма затратное приобретение.

Схема устройства бассейна и его систем

Теперь вы знаете, как устроены системы бассейна и как они взаимодействуют между собой. Надеемся, что статья для вас оказалась крайне полезной. И если это так, то вы можете почитать другие статьи на нашем сайте и узнать много полезного по уходу за бассейном.

Как устроен бассейн? Оборудование входящие в систему бассейна и схема установки.

  • Москва

  • +7 495 151-85-27 Звоните ежедневно с 9:00 до 19:00 Код посетителя:
  • Заказать звонок
  • строительство бассейнов под ключ, продажа оборудования
    • Сравнение (0)
    • Избранное (0)
  • Бассейны
  • Оборудование для бассейнов
  • Все для строительства бассейнов

Любой бассейн — это ёмкость для воды. По сути, это та же ванна, но большего размера. Но в отличие от ванны, заполняют его гораздо реже. Во-первых, это связано с экономией ресурсов: воду необходимо откуда-то брать и куда-то сливать в больших объемах после использования. А во-вторых, при проектировании бассейнов предусматривают эффективную систему фильтрации и циркуляции воды, что позволяет всегда держать чашу наполненной, чистой и готовой для использования.

Система фильтрации

Устройство каждого бассейна предполагает очистку воды. Она забирается через сливной трап на дне и с поверхности — через скиммер. После этого она проходит через систему фильтров и возвращается обратно в купель с обратной от скиммеров стороны.

Этапы:

  1. Первый этап очистки — механический. Вода проходит через корзину-фильтр, задерживающую листья и крупный мусор. Это особенно необходимо для открытых чаш, но и в закрытых бывают видимые мусорные частицы, которые нужно убрать до более тщательной фильтрации.
  2. Затем вода поступает в мотор- помпу, где проходит более тонкую очистку. Здесь остаётся мелкий мусор.
  3. Третий этап — бочка-фильтр. Она наполнена мелким песком, сорбитом, иными синтетическими наполнителями. Здесь остаются даже очень мелкие и невидимые загрязнения.

Трех этапов достаточно для механического очищения воды.

Чтобы вода непрерывно циркулировала, нужны насосы. Они не только забирают, но и возвращают воду в купель. При строительстве важно правильно расположить выходное отверстие, чтобы вода выходила под нужным углом и с заданным напором. Она не должна бить над поверхностью бассейна. Выходная струя вытекает в толщу воды напротив того места, откуда производится забор. Так жидкость проходит через всю чашу, не оставляет «омутов» и уголков, в которых может застаиваться.

Чистка фильтрующей системы

Время от времени необходимо чистить саму систему очистки. О том, что она забилась грязью, говорит манометр. Он установлен на каждой фильтрующей установке. Когда при прохождении воды через помпу сопротивление увеличивается, стрелка манометра перемещается в красный сектор. Это означает, что пришло время почистить фильтры. Каждая такая установка имеет режим промывки. В него нужно перевести систему и включить насос на пару минут. Вода в этом режиме подается в другом направлении, после чего со всеми загрязнениями сбрасывается в канализацию. Проводить такое обслуживание фильтра бассейна стоит раз в неделю.

Оборудование для чистки и циркуляции воды может монтироваться где и как угодно. Оно может находиться на открытом воздухе, например, рядом с чашей. Для него не нужно специально оборудованное или защищенное помещение. Оно не боится осадков. На зиму, конечно, его нужно уносить в теплое помещение. Но в летний сезон его можно использовать без ограничений. Это позволяет устанавливать купели в любом месте, без подготовки площади для обеспечивающего оборудования.

Мотор для работы бассейна может обеспечивать работу только системы фильтров (без подогрева). В этом случае его можно включать только на время использования чаши, а, например, на ночь — отключать. Если же установлен тепловой насос, то его отключать нельзя. Оборудование может быть оснащено таймером — так можно задать время включения и выключения насосов.

Хлорирование

Воду в бассейне нужно чистить не только механически. Самый эффективный для этого химреагент — хлор. Хлорные таблетки можно положить в поплавок, который постоянно находится на поверхности. Также хлор может попадать в бассейн через выходное отверстие фильтра вместе с прошедшей механическую очистку вода. Хлорные таблетки добавляют в специальный распределитель на помпе. Внимание: это делают только при выключенном моторе, чтобы исключить возможность ожога и отравления парами хлора.

Второй вариант предпочтительнее, так как позволяет контролировать количество химического реагента.

Дезинфицирование

Несмотря на популярность хлора для обеззараживания бассейнов, многие предпочитают иные способы. Какой бы реагент ни был выбран, при устройстве бассейна стоит установить дезинфицирующую станцию. Она позволяет:

  • контролировать количество реагентов в воде;
  • поддерживать заданный уровень кислотности;
  • держать под контролем объем остаточного дезинфицирующего средства (кислорода, хлора).

Для контроля станция забирает образец воды перед её сбрасыванием в фильтрующее устройство. После анализа компонентов она добавляет необходимые вещества перед возвращением очищенной воды в чашу.

Дезстанция также позволяет добавлять вещества, которые, например, борются с цветением, образованием водорослей и др.

Подогрев

Вода в бассейне должна быть комфортной температуры. Для подогрева купели есть два варианта:

  • теплообменник;
  • проточный электронагреватель.

Электрический нагреватель стоит использовать только в исключительных случаях. Такой способ обогрева — очень дорогой. И даже для небольшой чаши потребуется водонагреватель высокой мощности. Эксплуатация такого бассейна будет очень дорогостоящей.

Гораздо чаще монтируют теплообменник. По сути, это обычная батарея отопления, которую подключают к нагревательному котлу, например, газовому или любому другому. В зависимости от размеров чаши выставляют мощность.

Как правило, для обогрева бассейна выделяют отдельную линию.

Все перечисленные манипуляции — это необходимые условия работы бассейна. Без циркуляции и очистки воды, её дезинфицирования и подогрева — купание вряд ли будет комфортным и безопасным. Компании, проектирующие и устанавливающие бассейны, предлагают оборудование с разными показателями, например, станция дезинфекции может обеспечивать разное количество параметров контроля и добавлять в воду разнообразные реагенты для улучшения её качества. Также можно установить насосы разной мощности и фильтры разной степени очистки. Всё зависит от желаемого качества воды при купании.

  • ПОДПИШИТЕСЬ И ПОЛУЧАЙТЕ ДОПОЛНИТЕЛЬНЫЕ СКИДКИ:
  • Подписаться
  • наверх

Схема плавательного бассейна на SportSpectator.com

Болельщики Руководство по плаванию и дайвингу Страница 4 из 5 (общая диаграмма)

1- История и Объект
2-тактный
3-тактный Основы (события, подсчет очков, и т. д.)

Игровое поле

Размер бассейнов зависит от школы. Некоторые бассейны имеют длину 25 ярдов, а другие 25 метров. Некоторые пулы иметь всего 4 полосы движения, а у других до 10. Однако, у них есть несколько общих черт:

Линии полосы движения : Разделить переулки и уменьшить волны от конкуренты.

Стартовые блоки : Приподнятые ступеньки, с которых ныряют пловцы в воду, чтобы начать гонку или ногу реле.

Флаги : Сигнал игрокам на спине что они приближаются к конец бассейна. Позиционировано в пяти ярдах от каждого конца бассейн.

Стена : Колени расстояние от одной стены до другой, либо 25 ярдов, либо 25 метров.

[Предыдущий] [Далее]

© 2005 SportSpectator.com. Все права защищены. Контент предоставлено на SportSpectator.com, таких как текст, графика, дизайн, логотипы, значки кнопок, код и изображения, защищены United Государства и международное авторское право закон. Вы не можете копировать, распространять, воспроизводить, продавать или модифицировать содержание в любой форме. Однако, вы можете дать ссылку на эту страницу. Ты также может сделать один печатный экземпляр для вашего личного, некоммерческого использовать.

Как сделать схему водопровода для бассейна? Для чего?

На схеме водопровода бассейна показано, как подключать различные компоненты системы фильтрации бассейна: насос для бассейна, фильтр, обеззараживание воды, подогрев, … … . На нем схематично показано все выбранное оборудование и способ его соединения. Цель диаграммы фильтрации состоит только в том, чтобы понять концепцию фильтрации; по этой причине в нем не упоминается точное расположение труб, …. так как они будут спроектированы именно на чертеже компоновки установки.

Система фильтрации для бассейна

Здесь мы подробно описываем различное оборудование, из которого состоит так называемая система фильтрации для бассейна.

Гидравлический контур

Это все трубы и оборудование в насосной, которые позволяют фильтровать и очищать воду в бассейне для здорового плавания. Этот трубопровод для частных бассейнов обычно изготавливается из ПВХ диаметром 1,5″ или 2″ в зависимости от расхода насоса.

В бассейне

Скиммеры, впускные отверстия, нижний слив и вакуум называются деталями арматуры.

Скиммеры

Через этот прямоугольный патрубок грязная поверхностная вода всасывается насосом и подается в контур фильтра. Их устанавливают под бордюрными камнями, на стене, обращенной к господствующим ветрам, при этом уровень воды всегда должен поддерживаться посередине проема. На 25 м2 водной поверхности приходится один скиммер.
Примечание: в переливных бассейнах скиммеры снимаются и заменяются желобом, соединенным с балансировочным баком. См. статью о принципе переполнения.

Впускные отверстия

Возврат чистой воды в бассейн осуществляется через эти отверстия. Обычно их располагают на стене, противоположной стене скиммера.

Донный трап

Устанавливается на дно бассейна, всасывает, как и скиммеры, грязную воду со дна бассейна и направляет ее в блок фильтрации. Он не является обязательным, но также позволяет при необходимости слить воду из бассейна и лучше размешать воду. Особенно в бассейнах без регуляторов уровня воды рекомендуется поддерживать небольшой подсос через нижний слив, чтобы не «сжечь» насос в случае падения уровня воды в скиммерах.

В насосной

Насос

Это сердце системы; вместе с фильтром он образует блок фильтрации. Он высасывает грязную воду из бассейна и возвращает ее в фильтр. Он должен быть откалиброван в соответствии с объемом бассейна. Необходимо учитывать любые потери давления из-за разницы в высоте или расстояния между бассейном и бюветом.

Фильтр

Вода, нагнетаемая насосом для бассейна, проходит через этот резервуар, заполненный фильтрующим материалом, и выходит из него без примесей. Чаще всего используется песчаный фильтр, но для небольшого бассейна или надземного бассейна хорошим вариантом будет картриджный фильтр. Для исключительной тонкости фильтрации хорошим выбором является фильтр из диатомовой земли. Переработанное стекло в качестве замены песка все чаще используется, потому что оно обеспечивает лучшую тонкость фильтрации и не так сильно оседает.

Панель управления

Должна быть подключена к защищенной линии питания 30 мА. Он используется для питания всего электрооборудования, необходимого для правильного функционирования бассейна.

Дополнительное оборудование
Обогрев

Это опция. Тепловой насос для бассейнов является наиболее распространенным и дешевым в эксплуатации. Устанавливается на открытом воздухе, подключается к системе фильтрации с помощью двух шлангов, подсоединяемых после фильтра. Рекомендуется устанавливать его как байпас для изоляции в случае вмешательства в него.

Для небольших бассейнов или гидромассажных ванн предпочтительнее использовать электрический нагреватель, который обеспечивает быстрое повышение температуры. Он установлен в насосной. Дешево купить, дорого использовать.

Очистка воды

Существует несколько систем для обеззараживания воды после фильтрации. Если вы больше не хотите использовать таблетки хлора, в техническом помещении можно установить различные автоматические системы, такие как соляной хлоратор, озонатор, УФ-обеззараживание и т. д. с насосом для коррекции pH.

Какую схему подключения пула выбрать?

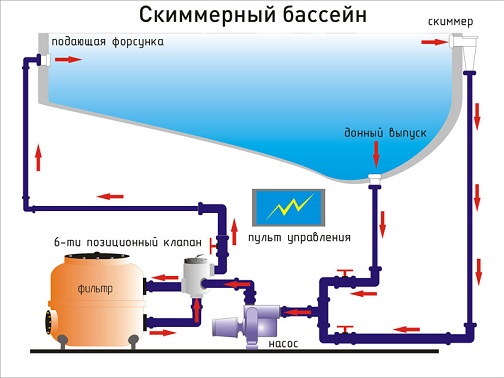

Схема подключения базового пула

Соответствует обычному пулу, обычно со скинмерами. Оборудование не откалибровано по объему воды в бассейне. Его цель — просто объяснить путь воды через контур фильтрации. Это интересно, потому что позволяет новичкам понять, как работает пул. Он покажет вам, где обычно находится такое оборудование, как насос, фильтр, подогрев, дезинфекция. Это часто встречается для скиммерного бассейна, но реже для переливного бассейна.



Схема фильтрации

Что это? Это гидравлическая конструкция ВАШЕГО бассейна. Он возьмет оборудование, из которого состоит фильтрация, и разместит их в нужном месте по отношению друг к другу. Эмпирически показывает приход и отход труб между бассейном и помещением. Затем насос, фильтр, устройства, такие как устройство для дезинфекции, контроль pH, отопление и т. д., позиционируются.

Учитывает объем воды в бассейне и включает точное количество труб, прожекторов и т. д., необходимых для правильной работы фильтрации. Для переливного бассейна также указывается объем балансировочного бака.

Для чего предназначена эта схема фильтрации в бассейне?

Его первая функция — четко визуализировать контур воды от выхода из бассейна до его возврата с клапанами и обратными клапанами в нужном месте, не забывая о них.

Если бассейн переполнен, если забыть об обратном клапане, это может привести к случайному опорожнению бассейна. Забытый клапан может, среди прочего, затруднить временное отключение части контура фильтрации для ремонта или технического обслуживания…

Что касается приведенной выше схемы, то она используется для теоретического позиционирования фильтрации; сантехнику тогда не составит труда разместить оборудование в техническом помещении.

Гидравлический план бассейна

Это больше, чем просто схема трубопроводов бассейна . Он состоит из двух отдельных, но взаимосвязанных планов:

На основе плана бассейна составляется план размещения герметизируемых частей (водоприемники, донные сливы, щеточный патрубок, светильники) в бассейне. Для максимальной эффективности фильтрации, особенно в переливном бассейне, их количество и расположение не должны быть оставлены на волю случая. С этого момента гидравлическая сеть должна быть построена так, чтобы она проходила под инвертом бассейна, прежде чем приступать к собственно кладочным работам. Например, необходимо сбалансировать сети, чтобы на каждый ввод поступал одинаковый поток воды. На этом же этапе необходимо обеспечить освещение.

План технического помещения составлен с точными размерами выделенного пространства; учитываются не только длина и ширина, но и высота. Сантехнику, который будет устанавливать фильтрацию, останется только строго следовать плану. Никаких проблем с пересечением труб или оборудования, которое не помещается в техническое помещение. Да, мы тоже это видели!

Какой смысл иметь схему подключения бассейна?

Базовая диаграмма не будет учитывать специфику вашего пула и будет полезна, если вы не имеете представления о пуле. Благодаря этому вы поймете основы фильтрации и будете знать, где разместить оборудование.

Базовая диаграмма, адаптированная к вашему бассейну, даст вам немного больше информации. Если у вас есть некоторые познания в сантехнике и ваш бассейн относительно прост, этого вам будет достаточно.

С другой стороны, если вы хотите построить переливной бассейн и думаете об использовании общего водопровода, мы советуем вам иметь полный гидравлический план. Вы сможете купить оборудование напрямую у продавцов оборудования для бассейнов и реально сэкономить; эта экономия может быть оценена примерно в 1500 евро на панорамном бассейне размером 10 x 5 м.

Где я могу найти схему водопровода для бассейна?

Самые простые можно найти в Интернете, например, на универсальных сайтах по бильярду, которые полны идей по этому вопросу.

Чтобы получить схему трубопровода , адаптированную к проекту вашего бассейна , или даже план, вам необходимо вызвать специалиста.
