Размеры камина: чертежи, схемы, порядовки

Содержание:

Символом дома с давних пор является очаг. Пусть появляются новые технологии, различные устройства, приборы для коммуникаций, но камин с мерцающим огоньком они никогда не смогут заменить. Хозяева, всегда начиная строить дом, первым делом продумывают о том, где же все-таки поставить печь или камин и каковыми должны быть размеры камина.

В статье рассказывается о том, какими могут размеры камина, где лучше его разместить, как правильно рассчитывается размер топки. Представленные фото и видео послужат дополнительной подсказкой к изложенному материалу.

Какими должны быть размеры

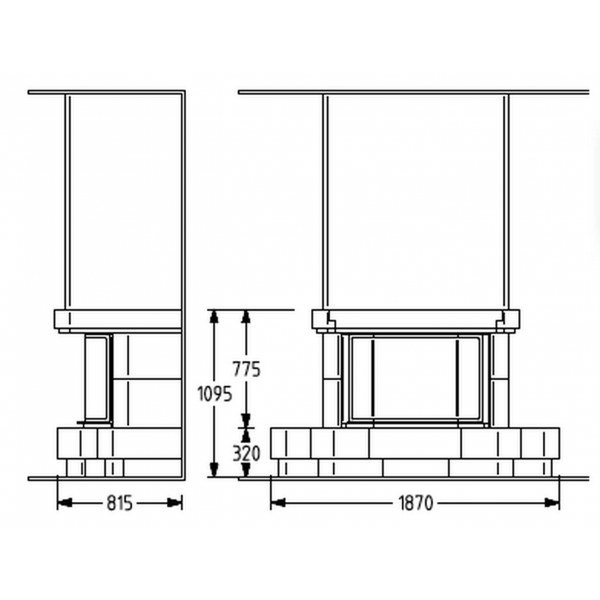

Таблица с размерами элементов камина

Размеры очага всегда зависят от параметров помещения. Имеются единые стандарты, так для комнат объемом от сорока и до восьмидесяти куб/м необходимо, чтобы топка составляла от 1 к 50 не менее 1 к 70 части от объема. Должна быть правильно рассчитана каминная топка, размеры должны соответствовать стандартным требованиям.

Согласно этим расчетам площадь топочных отверстий должна составлять от 0,2 до 0,4 кв. м. Высота топки должна равняться 3/3 части к ширине. Из этих данных топка должна быть 36Х45 и 52Х77 см. Чертеж камина с размерами указан ниже.

Когда размеры топки уточнены, высчитываются остальные параметры камина. В приложенном видео в этой статье показано, как можно произвести расчет самим. То есть это некая инструкция к работе.

1. Глубина топочных отверстий. Зависит от высоты камина, составляет половину или третью часть. Если даже немного увеличить высоту топки, уже будет понижена теплоотдача, поэтому всегда важно заранее высчитать размер каминопечи.
   Если же наоборот уменьшить высоту, то тогда весь дым будет направляться в помещение.
2. Размер дымохода для камина зависит от параметров топки. Сечение его обязательно должно быть меньше раз в 9-15 площади топотвертий. Возьмем, к примеру, в 10 раз, то для очага с отверстием под топку 0,2 кв. м сечение будет составлять 0,02 кв. м, а с площадью 0,4 – 0,04 кв. м. То есть размеры дымохода для камина будут составлять 14х14 см или 14 на 27 см, а диаметр трубы от 9 до 14 см.

Соблюдая данные пропорции, легко можно рассчитать и другие параметры печи.

Надо помнить! Пропорции важно соблюдать при установке камина, иначе он будет небезопасным и в ближайшем будущем его все равно придется переделывать либо убирать совсем.

Фундамент

Строительство всегда начинается с плана. Если в доме планируется установить камин, то сразу надо продумать место для него и высчитать размер фундамента под камин. Выполняется обычное основание, как для любых сооружений.

Не стоит думать, что отопительный элемент прекрасно можно установить без основания.

Установка получится отнюдь не из дешевых. Цена будет значительно отличаться от проведенной работы с обустроенным заранее фундаментом. Понадобится выполнить дорогостоящие монтажные работы, демонтировать полы и перекрытия.

Высчитывая размер основания, надо учитывать некоторые правила:

• сделанный он под стены и камин предназначен для абсолютно разных нагрузок, поэтому в дальнейшем будет различная усадка, поэтому одним целым быть не должен;
• между основанием под отопительное устройство и другой конструкцией делаются зазоры из песка, шириной не менее 5 см.

Если основание надо сделать в уже готовом здании, все правила следует также учитывать.

Обычно размеры основания под камин следующие:

• плоскость всегда сантиметров на пять больше размеров каминного стола и при этом важно надо учитывать размеры дымохода для камина;
• допустима глубина около 50 см.

Надо учитывать! В песчаных грунтах фундамент оседает быстрей, во влажной глине для усадки понадобится много лет.

Также необходимо брать в расчет климатические условия. Глубина залегания фундамента, а также его высота должна быть соотнесена уровню промерзания почвы, примерно сантиметров на 20. Если здание строится на хрящевом или скальном грунте, то эти показатели можно не учитывать.

Планируя строительство, надо сразу проконсультироваться с профессионалами по поводу того, где лучше размещать камин.

Как сделать фундамент под печь или камин

О том, как рассчитать размер топки в камине говорилось выше, а теперь надо разобраться, как сделать фундамент под камин. Сначала выбирают материал. Можно использовать:

• кирпич;
• щебенку;
• гравий;
• камень и тому подобное.

Для связки используют любой цементный раствор, где на одну часть песка – шесть частей цемента.

Всю работу можно сделать своими руками. Готовится котлован по продуманному плану. Дно котлована надо тщательно выровнять, уплотнить.

Далее все укладывается слоями:

1. Щебенка или камень.
2. Тщательно уплотнить.
3. Залить слой из раствора, его толщина должна составлять около 25 см.
4. Уложить камни с промежутками от 3-х см.
5. Все пустотки засыпаются мелкой щебенкой или камнем.

После того, как котлован сделан, смело можно приступать к надземной части. Сначала делается опалубка, ее размер согласно котловану. Далее снова все укладывается слоями.

Это важно! Каждый слой при выполнении фундамента нужно выравнивать и проверять ровность при помощи уровня.

Надо проверить, чтобы все боковые стены были сделаны строго по вертикали, а поверхность обязательно должна быть горизонтальной. В таком положении на основание будет воздействовать только вес самого обогревательного устройства.

Если же у основания будет даже незначительный наклон, то на него уже будут воздействовать дополнительная нежелательная нагрузка, что может привести к его разрушению. Также в таком наклонном положении фундамент будет подвижен, и грунт будет проседать.

Верхнюю часть выложить двумя рядами кирпичей, на цементном растворе. Между рядами обязательно пара слоев гидроизоляции.

Идеальный вариант, когда высота фундаментного основания совпадает с уровнем с чистого пола. Надо обязательно разместить основание под камин, оно всегда пониже топливника. Размер основания камина тоже высчитывается.

Основное о каминном основании

Чтобы добиться хорошего обогрева в доме надо, расположить топливник пониже. Нет стандартных размеров для каминных столов, надо при его устройстве учитывать, чтобы корпус камина свободно помещался вместе отделкой, и не должно быть никаких боковых напусков.

При выполнении основания необходимо учитывать следующие требования:

• ширина основания должна быть пошире портала камина примерно на кирпич;
• на глубину оснований влияет глубина топливника;
• для небольших каминов глубина основания составляет от 3-х кирпичей.

В основании в зависимости от конструктивного решения камина можно разместить воздушный канал. В некоторых конструкциях он выводится прямо в подвал через фундамент.

Это допускается, если через отапливаемое помещение невозможно подать требуемый для горения объем воздуха. Но какой бы ни была конструкция, всегда нужно учитывать размеры топки камина.

Самый простой вариант, когда не делают сборник золя и воздушные каналы. В таком случае основание камина может быть толщиной в один ряд кирпичей.

Надо помнить! В сторону огня должны направляться лишь целые и обожженные в заводских условиях грани кирпичей. Любые срезы, сколы уже не устойчивы к высоким температурам.

Если вся работа будет проведена правильно и заранее продумана и рассчитана, то камин в доме будет очень долго радовать всех домочадцев.

10 схем кирпичных каминов – КЛАДКА ПЕЧЕЙ

Не так давно я поставил перед собой задачу наити в интернете проверенные порядовки и чертежи кирпичных каминов, не смотря на всю открытость информации сделать это оказалось не просто.

1. Угловой кирпичный камин.(90х90см)
2. Камин с прямым дымоходом. (103х65 см)
3. Прямоугольный камин (2,5х5 кирпича)
4. Примитивный оштукатуренный камин.(2,5х4,5 кирпича)
5. Камин «Мини»- чертеж В.М.Колеватова (4х2 кирпича)
6. Классический английский камин средних размеров (3х5 кирпичей)
7. Схема кирпичного камина для “Чайника” (4,5х2,5 кирпича)
8. Комбинированная отопительно-варочная печь с открытым камином (4,5х5,5 кирпича)
9. Печь-камин с плитой и духовкой 5х2,5 кирпича
10. Трехуровневый камин с поддувалом 3х6 кирпича.

osnovaremonta.ru

Правила чтения порядовых схем и условные обозначения.

Не смотря на то что большинство схем и порядовок являються интуитивно понятными даже для людей не имеющих ранее дел с печной кладкой, думаю не лишним будет обозначить условные обозначения используемые в представленных чертежах.

osnovaremonta.ru

Помните , что большинство печной фурнитуры таких как топочная и прочистные дверцы, колоссниковые решетки чугунные плиты расчитаны на кирпич стандартных размеров 250х120х65 мм, по этому глядя на чертеж не забывайте  что она так же расчитана на полнотелый кирпич стандартных размеров.

Несколько советов при кладке каминов.

Большинство каминов кладеться из полнотелого керамического(красного) кирпича, при этом топка выполняеться из шамотного(огнеупорного). При этом керамический желательно класть на глиненно-песчаный раствор, а шамотный на глиняный раствор с добовлением просеяной шамотной крошки. Толшина швов на шамотном кирпиче не должна превышать 5 мм, на керамическом 8 мм. Иначе при высоких температурах во время термического расширения раствор из швов можт начать выкрашиваться. Для расчета высоты дымовой трубы для камина советую пользоваться “Шведской формулой” . Следите за нашими обновлениями уже этим летом мы начнем выкладывать подробное обучающее видео процесса кладки каминов по представленым на сайте порядовкам. Оставляйте в коментариях ниже ваши пожелания по поводу той модели камина видео кладки которой вы хотели бы видеть в первую очередь.

Схема кладки камина, кладка печей и каминов

Как хорошо в холодную погоду погреться у камина! Жаль только, что разместить его можно лишь в большом доме… Впрочем, если подойти к делу с умом, небольшой очаг всегда можно устроить даже в обычном садовом домике.

Кладка печей и каминов

Конструкция камина очень проста. Для его строительства, правда без учета фундамента, вам вполне хватит 500 кирпичей, 10-15 ведер глины, 30 ведер песка, мешка цемента для кладки трубы выше крыши и листа асбеста для обеспечения безопасности перехода в потолочных перекрытиях. Понадобятся также колосниковая решетка (20х30 см), задвижка, перекрывающая отверстие 25х13 см, кусок металлического уголка размером 40х40х655 мм. Придется купить еще лист оцинкованного железа, чтобы сделать на крыше фартук вокруг трубы для гидроизоляции и колпак на трубу с посадочным местом 40х52 мм.

Если высота потолка в вашем доме 2,7 м, то камин будет иметь пропорции, как на рис. 1. Представление о внутреннем строении камина дает рис. 2. На рис. 3 показаны порядовки камина.

На 2-м ряду закладывается канал зольника шириной 18 см. На 3-м ряду его перекрывают, оставляя лишь необходимое отверстие для колосниковой решетки. Боковые кирпичи этого отверстия стесываются, с тем чтобы оно расширялось кверху до размеров колосниковой решетки, которая ставится на 4-м ряду. Перевал выкладывается сдвигом задней стенки топки вперед на 4 см в рядах 10, 11 и 12-м. На 11-м ряду перекрывают топку, используя уголок. Передний уголок должен быть с разными полками, меньшей полкой вверх. Если купить такой уголок не удастся, сделайте его сами из уголка 40х40, сточив одну полку на 10 мм по всей длине. В кирпичах, которые лягут на этот уголок, в нижней их части и на расстоянии 70 мм от передней грани пропилите желоб глубиной 30 мм и шириной, достаточной, чтобы «утопить» в них уголок. Задней частью кирпичи опираются на второй уголок. Третий уголок ставится на следующем ряду.

Установка уголков и кладка камина

При установке уголков учитывайте температурное расширение, для чего оставляйте по концам зазоры в швах или пропилы в кирпичах. На 13-м и 14-м рядах кладка расширяется вперед на 4 см и влево и вправо по 3 см на каждом ряду. 14-й ряд — это каминная полка. Впоследствии она может быть закрыта деревянной доской толщиной 40 мм таким образом, чтобы ее края немного выступали за пределы 14-го ряда. Ряды 15, 16, 17-й — окончание дымовой камеры. В каждом ряду она сужается с боков и спереди по 4 см. С 18-го ряда начинается труба в 5 кирпичей с перевязкой на каждом ряду.

Задвижка ставится на любом ряду выше 18-го. Главное, чтобы задвижка не сужала общий просвет трубы и ей было удобно пользоваться. Для этого вокруг нее в кирпиче делают небольшую выборку.

Расчет расхода кирпича

Распушку делают как обычно. Место ее соприкосновения с потолочными перекрытиями изолируйте асбестом.

Если высота вашего дома больше 5 метров, то дополнительный расход кирпича определяют из расчета 5 штук на каждые 7 см трубы.
Группа больших каминов
Группа больших каминов начинается с типоразмера А = 90 см (3,5 кирпича), каждый следующий типоразмер добавляет в ширину портала 0,5 кирпича. Верхнего предела практически не существует, размер А может быть 1,5-2 метра и более. Эти камины предназначены для больших помещений (большие гостиные, общественные залы и т.д.). Камины этой группы (А = 90; А = 104 см и больше) могут устанавливаться в гостиных 40; 50; 60 м2.
Практический интерес представляют меньшие камины этой группы. Для примера дан камин А = 90 см (рис. 15.4.1-15.4.4). Одновременно рассматривается и его пристенная привязка.

Этот проект (рис. 15.4. 1 и 15.4.2) пристенного камина выполнен с учетом рекомендаций, в частности:
— исполнение в «английском стиле», когда основная часть камина скрыта за ложными стенками, зрительно воспринимается только часть камина — его портал и топливник;
— портал камина может быть облицован мрамором, изразцами или керамической плиткой.
Под камина установлен на одном уровне с чистым полом (нулевой уровень). Золу собирают в специальный сборник, который встроен в фундамент камина, расположенный в рабочем подвале под плитой перекрытия (см. гл. 6).
В каминах данной группы использование вставной металлической трубы наиболее желательно.
Других особенностей камин не имеет, конструктивно он выполняется аналогично другим, например, каминам средней или малой групп.

Порядовки и дизайн камина

Порядовки
___________________________________________________________________

Дизайн. Дом был построен из шлифованных брёвен, покрытых защитным слоем специального лака. От этого дом казался аккуратным сказочным теремком, что и подсказало идею отделки печи в традиционном русском стиле. Изначально этот стиль предполагал ручную роспись на изразцах, но местоположение каминопечи в комнате относительно окна определило несколько иное направление работы. Главную роль в дизайне печи решено было отдать рельефному рисунку на изразцах, и полученный результат показал правильность этого выбора. Особенно хорошо это видно при дневном освещении, когда свет падает сбоку и рельефный рисунок отлично проявляется на поверхностях печи, создавая впечатление лёгкости конструкции. При вечернем же освещении, равномерном и более рассеянном, главную роль играет цвет изразцов, максимально приближенный к цвету натурального, «живого» дерева.

Традиционные узоры для изразцов были взяты мной из альбомов старинных русских орнаментов XV века и слегка
переработаны. В результате на изразцах появились крестообразные завитки и элементы растительного орнамента, а над топочной дверкой на фоне ажурной решётки «поселился» рельефный петух.

Законченность образу каминопечи придали элементы, делящие массив печи по вертикали: уступ — внизу, карниз — в средней части и ажурная корона, венчающая всю конструкцию. Небольшое затемнённое пространство над короной создало иллюзию высокого потолка (при том, что реальная высота потолка в доме — не очень большая).

Конструкция каминопечи

Параллельно с вопросами дизайна решались и вопросы конструкции печи. Передо мной стояла ответственная задача — сделать печку не только стильной и красивой, но и максимально эффективной. Необходимо было спроектировать её так, чтобы работал весь объём кладки. Схему движения газов я взял из старинной книги XIX века, посвященной печам, и доработал. В результате в конструкция печи предусматрено два режима топки — печной и каминный. Выглядит это следующим образом. Из топки дым поднимается в дымосборник, который имеет в верхней части три выхода. Один из них — в восходящий канал, идущий в задней части печи. На этом выходе стоит задвижка. Когда она открыта, каминопечь работает в режиме камина: дым поступает в восходящий канал (рис. 1) и из него — в трубу. Массив печи при этом не нагревается.

При закрытой задвижке каминопечь работает в режиме печи — дым поступает через два постоянно открытых выхода, расположенных по бокам дымосборника, — в нисходящие каналы (рис, 2). Эти каналы подтопкой соединяются и переходят в восходящий канал, по которому печные газы уходят в трубу. При этом режиме прогревается весь массив печи.

Узел перекрытия «камин-печь» максимально удалён от топки. Небольшая дверца под топкой запроектирована для чистки, так как наибольшее количество сажи будет скапливаться именно там. Изготовление изразцов и кладка. После завершения этапа проектирования я на протяжении нескольких месяцев занимался изготовлением необходимых для печи изразцов. Затем начался самый интересный этап — кладка каминопечи.

Для безопасности эксплуатации печи в деревянном доме было решено отодвинуть печь oт стен на расстояние 25 см (сделана закрытая отступка). Кроме того, брёвна за печкой были закрыты слоем фольгированной базальтовой ваты.

Кладка каминов

Кладка каминов в уже отделанном доме добавила сложностей при работе. Например, к печи можно было подойти только с одной стороны, что, конечно же, затрудняло кладку.

При строительстве изразцовой печи важна тщательность работы. Необходимо точно подгонять каждый кирпич и заранее продумывать последовательность действий. Только так можно добиться желаемого результата, и даётся это непросто. Я, например, на каждом ряду проверял 27 различных параметров (точность размеров, вертикальность кладки, горизонтальность, правильность углов, диагоналей и т. д.)
В результате получилась печь, которую можно увидеть на фото. Она хорошо вписалась в интерьер и выглядит великолепно как при солнечном, так и при искусственном освещении. Кроме того, она является эффективным отопительным прибором.
Кладка печей и дымоходов

Первая и главная рекомендация по кладке печей и дымоходов – доверьте эту работу профессионалу с многолетним опытом проведения таких работ!

Отделку печи рекомендуется делать из печного изразца с использованием полного керамического строительного или отделочного кирпича в качестве конструктивного элемента. Печной изразец скрепляется металлическими прутьями, проволокой и скобами, что препятствует в результате термического расширения смещению размеров, которое обычно является причиной появления трещин.
Какой кладочный раствор выбрать?
Для кладки печи используется глиняно-песчаный раствор в соотношении 1:3–1:4, в зависимости от степени жирности глины. При кладке печей, каминов и обогревательных щитков не рекомендуется добавлять к раствору цемент. Исключением может быть банная печь, если во время эксплуатации она подвергается воздействию воды.
Важно!

Нужно помнить, что каминные и печные топки нужно выкладывать огнеупорным шамотным кирпичом, где в качестве кладочного раствора используется шамотный глиняно-песчаный раствор. Ни в коем случае нельзя делать взаимные перевязки глиняного кирпича и шамотного кирпича, потому что у обоих этих материалов разный коэффициент термического расширения, что во время эксплуатации гарантированно приведет к образованию трещин в конструкциях печи или камина.
Технология проведения работ по кладке печей и дымоходов

Перед началом кладочных работ кирпичи нужно несколько минут вымачивать в воде, чтобы предотвратить стремительное впитывание по капиллярам кирпича воды из используемого кладочного раствора.
О швах печной кладки
Нужно учитывать, что при кладке печей и других отопительных устройств оптимальная толщина шва кладки должна быть 3–8 мм. В случае с шамотным кирпичом при кладке топки, толщина швов кладки не должна превышать 3 мм.

Дымоходы для печей. Советы по кладке.

Для кладки дымоходов для печей используются полнотелые строительные или полнотелые отделочные кирпичи. Необходимо учитывать, что для кладки дымоходов используются смешанные растворы – цементно-известково-песчаный или цементно-глиняно-песчаные растворы. В этих случаях толщина шва кладки – 10–12 мм. Для кладки дымоходов в одноэтажных зданиях допускается использовать глиняно-песочный кладочный раствор.

В случаях, когда к дымоходу подключаются отопительные устройства с высоким коэффициентом полезного действия, т. е. выходная температура из отопительных устройств не выше +40°C, то эти дымоходы нужно футеровать нержавеющей стальной оболочкой соответствующего диаметра с возможностями сбора и выведения конденсата. Опыт показывает, что при невыполнении этого условия существенно уменьшается время эксплуатации дымохода. В остальных случаях нужно следить, чтобы внутренние швы кладки дымоходов и вертикальных вентиляционных каналов были полностью заполнены кладочным раствором, а внутренние плоскости стен были вертикальными и ровными. Это уменьшит возможность образования и накопления сажи в дымоходе с последующей вероятностью воспламенения сажи и смолы, в случае использования влажных дров.

Верхняя часть дымохода (часть дымохода над конструкцией крыши, которая подвергается прямому атмосферному воздействию) кладется из полных керамических отделочных кирпичей с использованием цементно-песчаного кладочного раствора с толщиной шва 10–12 мм.

Кладка печей каминов барбекю

Начиная эксплуатацию новой печи и, желательно, дымохода, нужно учитывать ряд предварительных условий. В первую очередь, нужно соблюдать режим сушки этой новой конструкции. При сравнительно высокой относительной влажности воздуха новую печь, не топя ее, нужно сушить 6–8 недель, пока из конструкции печи не выпарится вода, которая попала туда в ходе строительства. Сушку нужно проводить с открытыми дверцами топки и открытой заслонкой дымохода. Топку печи нужно начинать постепенно. Начальная схема топки может быть следующей: в первый раз топится только одно полено, которое раскалывается на щепки. На второй день объем топящегося материала можно увеличить до двух поленьев. В следующие дни количество топящегося материала продолжает постепенно увеличиваться, пока не будет достигнут оптимальноый объем топящегося материала в условиях эксплуатации. При топке печи в режиме сушки дверцы топки и заслонка дымового канала должны быть открыты. Топка в режиме сушки продолжается до тех пор, пока полностью не прекратится образование конденсата (запотевание) на наружной поверхности стен печи и заслонке дымового канала. Важно помнить, что и находящуюся в эксплуатации, но длительное время не топящуюся печь, которая к тому же находится в помещении с низкой температурой воздуха, нужно начинать топить постепенно. В случае несоблюдения этих условий существует возможность образования трещин в конструкции печи.

Видео кладки камина

Читаем дальше — узнаём больше!

Чертежи и схема кладки камина из кирпича своими руками

Кладка камина – непростой процесс, который требует от мастера внимательности и четкого следования алгоритму работы этап за этапом. И прежде чем приступить к подготовке фундамента и кладке кирпичей, нужно спланировать порядок действий, который во многом определяется выбранной схемой камина, а также порядовкой. В статье будут рассмотрены варианты чертежей и порядовки для печных устройств различного типа.

Выбираем схему камина из кирпича

Для чего нужна схема кладки?

Правильно составленный чертеж будущего устройства и схема кладки – большая часть успеха всего мероприятия. Именно от этапа планирования будет зависеть внешний вид камина, его эстетические показатели, а также безопасность и период эксплуатации. Составить чертеж, не имея особого опыта, можно и своими руками, если взять за основу хорошо продуманные типовые схемы каминов.

Схема кладки камина из кирпича с открытой топкой, представленная на фото, сразу же дает понять, с чего необходимо начать строительство, какие конструктивные особенности имеет печное устройства и какие виды работ при этом нужно выполнить. В процессе кладки кирпичей даже опытные мастера частенько обращаются к схемам, чтобы исключить возможность допущения ошибок.

Особенно важно сверяться с чертежом при строительстве топки и обустройстве дымохода. Если они будут выложены неправильно, в камине не создастся необходимая тяга и толку от такого печного оснащения особого не будет.

Типовая схема камина

Прежде чем приступить к обустройству печного отопления, нужно учесть несколько важных требований, предъявляемых к конструкциям, а именно:

• отсутствие задымленности при использовании;
• хорошая тяга в дымоходе;
• высокий кпд оборудования;
• подходящий к интерьеру вид камина.

В качестве образца ниже представлен чертеж камина в английском стиле. На его основе можно создать несколько различных модификаций печных устройств из кирпича, но главное, чтобы в саму конструкцию входили такие элементы, как:

• Топочная камера. Отделение, куда кладутся дрова или уголь;
• Дымоход. Устройство для выведения дыма из камина;
• Каминная плита. Огнеупорная защита от перегрева оборудования, которая размещается между полом и топкой;
• Зольниковая камера. Отделение, в которое сбрасываются отходы от сгоревших дров и угля;
• Дымовой карниз. Деталь, которая располагается над топкой, выполняет декоративную функцию;
• Газовый порог. Система, благодаря которой копоть не попадает в комнату;
• Колосниковая решетка. Врезная конструкция, ответственная за правильное распределение воздушных масс внутри камина.

Предложенная схема камина из кирпича своими руками является одной из несложных. Если вникнуть в суть вопроса, по данному чертежу можно сделать еще не менее 10 различных вариантов каминов с прямым дымоходом.

Устройство печи-камина

Печь-камин – это комбинированный вариант печного оборудования, который вобрал в себя преимущества и печей, и каминов. Типовая схема печи-камина из кирпича, предложенная на фото, имеет несколько нюансов. В процессе возведения ее необходимо учитывать индивидуальные особенности помещения, высоту потолков и тип фундамента. В соответствии с этими параметрами в базовый чертеж следует внести коррективы, да так, чтобы дно топки располагалось на высоте примерно трех кирпичей от пола.

После подготовки фундамента своими руками, делают гидроизоляцию с помощью рубероида, после чего приступают к укладке цокольного ряда камина. Как правило, чтобы устройство имело более привлекательный вид, кирпичные блоки устанавливают на ребро, а при возведении основных частей конструкции их укладывают плашмя.

Чертеж углового камина

Угловые камины – практичные и функциональные приспособления, которые не только отапливают комнату, но и заминают мало места, в особенности это касается встроенных в стену устройств. Схема углового камина из кирпича наглядно демонстрирует эстетическую привлекательность оборудования. Очевидно, что топка, ориентированная симметрично по отношению к стенам, создает оригинальное оформление в помещении.

Однако следует учесть, что схема укладки трубы может несколько видоизмениться, если возводить конструкцию у внутренней стены. В таком случае труба должна размещаться значительно выше конька крыши. Дело в том, что при длительном использовании печного оснащения труба перегревается, поэтому нужно заранее продумать план противопожарных действий.

На видео продемонстрировано еще несколько чертежей печных устройств из кирпичей, которые можно сделать своими руками. Для построения схем можно использовать виртуальные программы с 3 D моделированием. Особенно это пригодится тем, кто не очень «дружит» с пространственным представлением.

Заключение

Чертежи каминов из кирпича не отличаются особой простотой, что обусловлено техническими особенностями самого печного оборудования. Но при более детальном рассмотрении вопроса, вникнуть в суть дела можно и без привлечения печника-профессионала. Главное не допустить ошибок в расчетах и чертежах, а при возведении конструкции придерживаться подготовленного плана.

Схема углового камина | Кладка камина

Как самостоятельно построить камин от фундамента до трубы?

Перед тем как начать возведение камина в загородном доме, необходимо продумать его расположение, нарисовать схему углового камина и позаботиться о качестве исходным материалов. При строительстве камина своими руками обязательно нужно соблюдать следующие требования:

• Камин должен идеально списываться в окружающий интерьер
• Он должен прогревать воздух в комнате, но не дымить
• Лучше всего отдать предпочтение небольшой площади камина
• Камин должен быть абсолютно безопасным при эксплуатации

Схема камина

Перед работой рекомендуется нарисовать схему углового камина или рисунок будущего камина. Это необходимо сделать, если вы будет проводить эту работы впервые. На схеме обязательно отметить расстояние до стен и параметры основных элементов камина: корпус с фундаментом, дымовой канал, трубы, топливник.

После просчета параметров будущего камина можно закупать необходимый материал. Для фундамента подойдут бетонные блоки, камень или красный кирпич. Если на участке грунт влажный, рекомендуется отдать предпочтение бутовому камню. Для корпуса камина следует закупить качественный огнеупорный и красный кирпич. Его количество зависит от размеров.

В качестве скрепляющего раствора для фундамента следует использовать известняковый раствор из песка и извести (для сухого грунта) или цементный (для влажного грунта).  Для кладки корпуса углового камина цементный раствор , для топки смесь из магазина «мертель»(Так проще Вам будет)

Строительство Камина своими руками

1. Приготовить раствор для фундамента, в зависимости от типа почвы.
2. Вырыть фундамент глубиной 60-70см. Если грунт влажный, то до кладки фундамента устроить «подушку» из глины и щебенки. Ширина котлована должна быть больше самого фундамента на 6-7 см.
3. Залить раствор в грунт и сверху сделать кладку. Необходимо поднять фундамент на 16-20 см выше уровня пола. В противном случае в кладку камина может попасть влага.
4. Выложить корпус камины из красного кирпича. При работе следует делать стенки толщиной полкирпича или более.
5. Топливник следует делать глубиной 50-60см из огнеупорного кирпича. Большую глубину делать не рекомендуется, это может ослабить силу теплового излучения. Если сделать топливник меньше 50 см, то существует риск того, что дым пойдет в жилое помещение.
6. При строительстве топливника верхнюю часть задней стенки следует выкладывать с небольшим наклоном вперед, а бока должна несколько расширяться к отверстию.

С металлическим экраном

При возведении камина главное, на что следует обращать внимание – это безопасность конструкции.
Если вы не уверены, что сможете самостоятельно выполнить все этапы работы, то имеет смысл обратиться к специалистам. Они возведут камин, который будет хорошо отапливать комнату и радовать вас долгие годы.

Примерная схема нашего углового камина. Мы произвели футеровку топки огнеупором.

Используемый материал для кладки камин своими руками:

• Простой кирпич ( 500 шт. )
• Огнеупорный кирпич ШБ-5 ( 100 шт. )
• Глиняная смесь – Мертель ( 100 кг. )
• 2 мешка цемента ( 100 кг. )
• 7 мешка песка ( 350 кг. )
• 3 уголка ( 800*75*75см. )
• Задвижка (25*14см. )
• Цена работы печника 30 000р.

Фото 1

Фото 2

Фото 3

Фото 4

Фото 5

Фото 6

Фото 7

Фото 8

Фото 9

Фото 10

Фото 11

Фото 12

Фото 13

Фото 14

Фото 15

Уголок на ткань

Фото 16

Фото 17

Фото 18

Фото 19

Фото 20

Фото 21

Фото 22

Это будет задвижка с резьбой

Фото 23

Здесь на лице 2 уголка спинкой друг к другу. Не забываем всё отделять тканью огнеупорной

Фото 24

Фото 25

Схема углового камина с задвижкой

Фото 26

Фото 27

Фото 28

Готово!!!

Фото 29

Вид сбоку

Фото 30

Фасад

Фото 31

Доделать трубу выше конька и можно поджигать

Фото 32

Пока!

Схема углового камина / Kladka-kamina. ru

фото, проекты и рекомендации по сооружению изделия из кирпича своими руками

Описание и проекты каминов

Кирпичный камин – подобие простой печи, где топка открыта. Визуально изделие представляет собой небольшую нишу в стене. При этом важно помнить, что подобная конструкция из кирпича отличается небольшой теплоотдачей, а значит, зимой потребуется дополнительное отопление.

Сегодня существует целый ряд проектов дровяных каминов из кирпича для дома.

• Закрытые конструкции. Для их расположения потребуется немного места, что является существенным преимуществом. Однако важно помнить, что подобные кирпичные изделия возводят в процессе строительства всего дома.
• Полуоткрытые камины. Их пристраивают непосредственно к стене. Заняться сооружением конструкции можно на том этапе, когда жилище будет готово.
• Открытые камины. Это оптимальный вариант для домов с большой площадью. Подобные конструкции размещают в центральной части, благодаря чему тепло будет распространяться во всех направлениях.
• Угловые изделия. Такой вариант позволяет обеспечить отоплением несколько смежных комнат.

Устройство фундамента

В любом случае размеры фундамента зависят от габаритов дровяного углового камина из кирпича. При этом важно позаботиться, чтобы между фундаментом здания и каменной конструкции оставался промежуток в 5 см. Здесь располагается песок, который поможет избежать образования трещин в процессе усадки.

Для одноэтажных домов глубина котлована должна составлять около 50 см, а для двухэтажных – не менее 80 см. На дне ямы организовывают песчаную подушку. Если грунт сыпучий, потребуется смесь песка с гравием. Все слои тщательно утрамбовывают и увлажняют. Для сооружения фундамента углового камина оптимально подойдет бутобетон.

Сооружение фундамента своими руками происходит таким образом:

• создается опалубка, размеры которой соответствуют габаритам фундамента;
• в качестве гидроизоляции используется рубероид либо битум;
• опалубку аккуратно укладывают на основание из крупных камней и щебня, затем слой заливают раствором, далее располагается бутовый камень;
• верхнюю часть фундамента выравнивают и накрывают полиэтиленовой пленкой.

Важно убедиться в том, чтобы верхний слой возвышался над чистым полом на расстоянии в 5 см.

Сооружение камина из кирпича

В первую очередь необходимо на стене обозначить контуры дровяного камина. Сам фундамент покрывают гидроизоляционным слоем. Огнеупорный кирпич споласкивают в воде для удаления пыли. Обычные кирпичи принято замачивать на 30 секунд. Это поможет избавиться от пузырьков воздуха.

Выполнение работ осуществляется поэтапно.

1. Сначала выкладывается задняя часть кирпичного камина и боковые стенки. Их толщина составляет около 20 см. В первую очередь выполняется кладка угловых кирпичей, а затем наступает черед наружного ряда.
2. Все швы заполняют раствором.
3. Необходимо убедиться в том, что внутри конструкции расположены только ровные бока кирпичей.
4. Все выбоины затирают ветошью, смоченной в глиняном растворе.

При сооружении камина из кирпича необходимо позаботиться о наличии дымовой трубы. Для этого потребуется песчано-цементный раствор и красный кирпич. Также понадобится дымник либо колпак из оцинкованного железа.

Важные моменты

Чтобы конструкция получилась долговечной, надежной и безопасной, следует в процессе ее создания помнить о нескольких важных нюансах.

• При сооружении топки необходимо организовать подобие корыта, благодаря чему отсюда не будут выпадать дрова или пепел.
• Для организации внутренней части топки подойдет огнеупорный кирпич. Его рекомендуют закладывать конусом.
• На участке, где камин переходит к дымоходу, нужно установить задвижку для управления тягой.
• Для закрепления рамы каминной топки используются кламмеры, то есть стальные полосы толщиной в 3 мм. Их размещают в шов кладки, а затем заливают раствором.
• Важно помнить о том, что коэффициент теплового расширения металла превышает этот же показатель кирпича. Соответственно, между рамой и самой кладкой необходимо расположить асбестовый утеплитель толщиной в 5 мм.
• В процессе сооружения конструкции стоит предусмотреть функциональные ниши. Речь идет о месте для хранения дров, а также подобии столешницы, где можно хранить утварь.
• Готовые конструкции из кирпича необходимо просушить в течение 5–7 дней, избегая сквозняков в помещении. После этого можно приступать к протапливанию. Конструкцию прогревают постепенно, чтобы раствор равномерно спекся. Переходить к отделочным работам можно только после этого этапа.

Кирпичные камины: фото

Отделка готового камина из кирпича

Самым дорогим вариантом является использование натурального камня. Чаще всего это мрамор или гранит. Подобный материал поможет сохранить оптимальный микроклимат в помещении, а также станет лучшим украшением интерьера. В процессе укладки подобные дорогостоящие материалы обязательно заворачивают в пленку, благодаря чему удастся избежать царапин либо сколов. Укладка выполняется снизу с применением плиточного клея.

Более простым вариантом считается штукатурка. С ее помощью удастся выровнять стены и скрыть дефекты. После этого можно выкрасить камин в любой оттенок.

Если кладка сделана действительно хорошо, а кирпич не пострадал в процессе работы, то можно не заниматься отделкой готовой конструкции.

Для декорирования дровяных кирпичных изделий используются кованые решетки, различные скульптуры и прочие декоративные элементы. При этом важно помнить о том, что деревянные украшения должны располагаться на значительном расстоянии от топки.

Любые дровяные камины – лучшее украшение интерьера. Создание такой конструкции своими руками потребует сосредоточенности и базовых строительных навыков. Благодаря неспешному выполнению всех работ вы сможете украсить жилище и создать здесь неповторимую атмосферу.

порядовка популярных моделей + фото

Устройство каминной топки

Начиная подготовку к трудоемкой работе, многие уделяют больше внимания внешнему виду конструкции, не обращая должного внимания одному из самых главных элементов – топке. Для многих она представляется как металлический ящик или кирпичная ниша, предназначенная только для закладки дров. Но кажущая простота способна лишь ввести в заблуждение.

Конструкционно топка состоит из следующих элементов:

• Основание
• Стенки
• Дымосборник
• Колосниковая решетка
• Дверца
• Шиберная заслонка
• Зольник

Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.

Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.

В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.

Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича. переходите и узнайте подробнее

Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.

Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.

Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.

Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.

Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.

Строительство углового камина

Размеры камина углового (в сантиметрах)

Кладка углового камина ни чем не отличается от привычного строительного процесса. Исключением является тонкость швов – чем они тоньше, тем лучше конструкция сохраняет тепло. При условии, если проект и необходимые чертежи уже подготовлены, а также разработана порядовка, следует приступать к строительным работам.

Далее, представлена пошаговая инструкция данного процесса. Вырывается котлован, после чего потребуется сложить опалубку из дерева, щиты которой обмазываются битумной мастикой. Также, укладывается рулонная гидроизоляция. Дно котлована утрамбовывается, засыпается слой щебенки, после чего поливается водой и еще раз утрамбовывается.

Далее, необходимо установить опалубку и поверх сложить крупные камни. Полученные зазоры между камнями рекомендуется заполнить щебенкой. В опалубку, слоем примерно в 10 см, заливается цементно-песчаный раствор, и оставляется высыхать не менее чем на одни сутки.

После высыхания фундамента выполняется демонтаж опалубки. Фундамент закрывается 2-мя слоями рубероида и далее выполняется кладка кирпичей в соответствии с тем, как разработана порядовка.

Каким бы простым не казался проект углового камина, он требуется исключительного внимания, а также навыков и опыта работы с материалами. В данном случае, весь строительный процесс предпочтительней доверить профессионалам, поскольку именно они смогут грамотно распланировать рабочий процесс, выполнить все требуемые чертежи, а также сделать отопительную конструкцию максимально функциональной и надежной.

Технические требования к устройству камина

• Фундамент выполняется так, чтобы он мог выдержать нагрузку от камина из кирпича. Маленькие очаги весят около 0,5 тонны, а крупные дают нагрузку, соизмеримую с тонной и более.
• Основание устраивается бетонным ленточного типа или делается из кирпича на строительном цементном растворе. В любом случае оно играет роль самостоятельной конструкции, которая не привязана к несущему основанию самого дома.
• Средняя высота фундамента под камин принимается в 30–40 см и не доходит до уровня чистого пола на высоту 10 см.
• Объем топочного пространства в камине зависит от объема комнаты и составляет ее пятидесятую часть. Глубина его зависит от принятой высоты и рассчитывается как третья часть или половина от этого размера. Чем мельче камин, тем больше тепла он будет отдавать в комнату. Но объемные показатели должны соблюдаться.
• Чтобы тепловые лучи лучше отражались и попадали в помещение, боковые стенки топочной разворачивают на небольшой угол наружу, а заднюю стенку наклоняют начиная с одной трети высоты.
• Требования пожарной безопасности регламентируют высоту основания топки, которое не должно быть от пола ниже 30 см. Эти же требования предусматривают крепление перед камином на полу листа из нержавеющей стали. Его ширина на 15 см больше переднего размера топочной камеры.
• В дымовой камере обязательно выкладывают выступ, называемый перевал, который препятствует попаданию сажи и искр в полость дымохода и возврата дыма в комнату.

Топочная камера включает следующие элементы

1. Основание для кладки дров.
2. Две боковые и одну заднюю стенки.
3. Камера сбора дыма.
4. Решетка колосников.
5. Дверца по проекту.
6. Заслонка-шибер.
7. Зольник внизу топки.

Требования к дымовой трубе

• Для улучшения тяги труба делается круглого сечения. Площадь ее отверстия зависит от площади нижнего основания топки и составляет 1/10–1/15 от этого размера .
• При выведении на наружную стену воздуховод не должен иметь более трех изменений направления.
• Труба, устанавливающаяся над топочной камерой, делается строго вертикальной, без изгибов, ее высота устанавливается от 5 м и выше. На всей протяженности проверяется вертикальность, нарушение которой может повлечь за собой задымление жилого пространства в будущем.

Принцип работы камина

По сути, камин является печью с открытой топкой. Поленья дров сгорают и выделяют тепло, что и является источником обогрева. Чтобы дым не попадал в комнату, предусмотрен дымоход изогнутой формы. Он же препятствует попаданию извне в очаг дождя и снега.

Не стоит рассчитывать на камин, как на основной отопительный прибор дома. Его конструкция такова, что, к сожалению КПД очень низок, не более 25% всего выделяемого тепла попадает в дом, оставшиеся 75% вытягивается наружу через дымоход. Камин не дает равномерного распределения тепла, основная масса теплого воздуха выходит через открытый очаг, боковые стенки не прогреваются вообще. Камин в современном доме выполняет, скорее всего, декоративную функцию, с его помощью хорошо обустроить зону релакса.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

• Угловой камин с круглой аркой
• Угловой камин с прямоугольной аркой
• Камин с подиумом около стены
• Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

• Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
• Под ней обустраивают зольник для сбора и удаления продуктов горения
• Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал

Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего

Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Возведение камина своими руками из кирпича

Вначале определяют место в комнате для расположения камина. Рекомендуется делать выбор с учетом окон и возможных перемещений потоков воздуха. Строить камин напротив отрывающихся проемов не рекомендуется.

Камин не используется в большинстве случаев, как единственный источник тепла в комнате, так как печь такого типа отдает комнате только пятую часть тепла, остальной горячий воздух «вылетает в трубу». Но камины делают для эстетического наслаждения, они придают отделке комнаты оригинальное дополнение. Если при этом камин работает без задымления и не доставляет владельцам неприятностей, тогда все домочадцы будут стремиться коротать холодные зимние вечера у этого потрескивающего источника духовной и тепловой энергии.

Для выбора места камина первоначально определяются с расположением будущего дымохода. Он не должен при проходе через конструкцию кровли требовать переноса несущих балок или стропил. Расстояние от воздуховода до ближайшей деревянной составляющей кровли должно быть не ближе, чем 0,7 м.

Также обращают внимание на расположение половых балок и лаг нижнего перекрытия. Их тоже стараются, по возможности, не реконструировать

Стена за камином нагревается от постоянно поднимающегося горячего воздуха, тем более рекомендуется сделать надежную тепловую изоляцию с применением слоев асбеста и фольгированного отражателя или листа стали

Изоляции деревянных стен уделяют особое внимание

Проверку работоспособности вновь сложенного камина проверяют через пару недель после окончания работ. За это время все составляющие и материалы просохнут и приобретут крепость.

Чертежи камина из кирпича.

Затем необходимо провести выполнение чертежей по кладке каминов, для чего в качестве примера подойдет комната в 15 кв. м. Выкладка задней стенки осуществляется в полкирпича, что будет равняться 12 см, а выкладку боковых стенок нужно провести в один целый кирпич, — т. е. 25 см. После вычисления этих размеров, осуществляется послойный чертеж всей кладки камина, т. е. проводится оформление так называемых порядовок.

Чтобы выполнить порядовки, нужно иметь в наличии бумагу в клеточку, поскольку будет использован не только целый кирпич, но и полкирпича и ¾ кирпича.

Начать необходимо с цоколя, причем, для оригинальности выкладка данного ряда может быть осуществлена ребром, или плашмя. При выкладке 2-го ряда, кирпичи накладываются плашмя. Между нижней частью топки и полом обычно остается промежуток 25-30 см, что равно 2-3 кирпичным рядам.

Требования, предъявляемые к кладке каминов из кирпича.

При планировании кладки камина, к нему должны предъявляться некоторые требования. В первую очередь, камин не должен создавать задымления. Благодаря работе камина воздух должен хорошо прогреваться. Также камин должен обладать эстетической красотой и подходить к интерьеру.

Размеры камина из кирпича в зависимости от площади помещения.

Перед тем, как начать строительство камина, должны быть определены параметры площади здания, в котором планируется возведение камина. В качестве примера можно рассмотреть расчет параметров веранды или же комнаты дачного дома, площадь которого равна 10, 15 и 20 м., а высота помещения при этом составляет от 3,3 до 3,5 м. В объеме помещение занимает 35, 50, 70 кубометров. Тогда отверстие топки будет приравниваться относительно данных объемов в соотношении 1:50-1:70, таким образом, это будет равняться около 0,2; 0,3; 0,4 м². Учитывая эти размеры, величина портала топливника составит:

• 0,2 кв. м – 36х45см,
• 0,3 кв. м – 44х67см,
• 0,4 кв. м – 52х77см.

Глубину каминного топливника и высоту портала нужно соотносить как 1:2-2:3, причем, в процессе постройки обязательно должен быть обеспечен учет этих размеров, так как их важность очень высока. Ведь если глубина топки будет больше, чем ей полагается быть, произойдет значительное уменьшение теплоотдачи, а если глубина будет меньше, это будет способствовать задымлению

Таким образом, в данном примере глубина составит:

• для 0,2 кв. м. 18–24 см.,
• для 0,3 кв. м. 22–30 см.,
• для 0,4 кв. м. 26–35 см.

Размеры дымовых отверстий каминов определяются топочной площадью, поэтому размеры дымоходного отверстия должны быть меньше в 8-15 раз, и это составит:

• 0,02 кв. м;
• 0,03 кв. м;
• 0,04 кв. м.

В случае строительства дымовой трубы из кирпича, ее размер будет определяться: 14х14 и 14х27.

В целях обеспечения большей способности камина отражать тепло, необходимо осуществить внутреннее оформление его стенок под углом. Таким образом, нужно проделать разворот наружу обеих боковых стенок, в то время, как задняя стенка должны быть наклонена вперед.

В области над каминной топкой осуществляется обустройство дымовой камеры, а между топливником и дымовой камерой выпускается карниз, называемый «перевалом». Перевал – это важная часть камина, поскольку он отвечает за предотвращение вылета сажи с искрами наружу, а также обеспечивает защиту от попадания дыма в помещение.

С целью выполнения кладки камина из кирпича своими руками, необходимо определение размеров, которые приводятся к модулю кладки кирпичом. При размерах кирпича 6,5х12х25 см шов при кладке должен составить порядка 0,5 см в толщину.

С целью вычисления общих размеров камина, необходимо точно знать его расположение в плане конкретного помещения, в которое он будет установлен. Самый оптимальный вариант расположения камина – это тот, при котором нахождение торцевых стен будет внутри в углу. Возведение камина у стены, смотрящей на стену с окнами, нежелательно, так как при недостаточно уплотненных окнах, построенный перед ними камин будет способствовать созданию сквозняков.

При долгом протапливании камина происходит сильный нагрев задних стенок трубы, в результате чего может начаться пожар, в доме, построенном из дерева. При таких условиях должно быть обеспечение противопожарных мероприятий.

Правильный выбор и расчет материалов

Печной кирпич подразделяется на виды

• Из глины делается шамотный кирпич, которые способен выдерживать стойкое повышение температуры до критических состояний, не трескается при перепадах тепла, не подвергается химическим реакциям.
• Кварцевый кирпич изготавливается от спекания кварца, имеет высокую прочность, но подвергается воздействию активных кислот.
• Обыкновенный глиняный кирпич, применяется для кладки участков камина, которые не подвергаются в процессе эксплуатации очень сильному нагреванию.
• Для теплоизоляции камина от стен дома используют пустотелый керамический кирпич. Он бывает цементно-песчаный, плохо передающий тепло или из вспененного доломита.

Для устройства свода применяют специальный клинчатый кирпич. но его можно выпилить по форме из обыкновенного керамического кирпича.

Не используют при кладке каминов пережженный и недожженный кирпич темно-коричневого и бледно-желтого цветов. Силикатный кирпич из-за его повышенного насыщения влагой не применяется при кладке каминов.

Расчет кирпича для строительства камина производится в точном соответствии с чертежами порядовок. Те элементы, которые указаны в порядовках половинками или неполными кирпичами, считаются, как целые. Для учета различного брака и боя применяется коэффициент 1,15, на который умножают полученное при расчете по схемам порядовок количество кирпича.

Если придерживаться опыта печников и делать кладочные швы по 3 мм, тогда для подсчета готового раствора нужно на каждую сотню кирпича посчитать ведро раствора.

Вид и подготовка песка

Для устройства основания, кладки боковых стенок и верхней части дымовой трубы в растворе применяют любой вид песка. Приготовление же глинистого раствора на участки повышенных температур осуществляется только с карьерным или овражным песком.

В речном и морском видах песчинки имеют гладкую форму из-за постоянного действия воды и имеют плохое сцепление с природной глиной.

Перед использованием любого вида песка его обязательно просеивают от крупного мусора через сетку и промывают струей воды через сито, выполненное из мешковины до протекания чистой воды.

Топочную жаростойкую часть, камеру для сбора дыма и нижнюю часть трубы выкладывают на глинистом растворе. В него подмешивают карьерный песок для уменьшения жирности.

Для приготовления раствора глину предварительно замачивают на время равное 7–10 дням. В течение этого времени ее нужно каждый день тщательно перемешивать, после чего добавляется песок в нужном количестве.

Если нет времени на такое длительное приготовление раствора, тогда сухие огнеупорные смеси покупают на строительном рынке. Они упакованы в герметичные мешки, имеют сбалансированный состав и требуют только смешивания с водой строительными венчиками.

Для других частей камина, которые не подвергаются сильному нагреванию, используют раствор глины, песка и цемента.

Классическая порядовка

Такая кладка применяется для простого очага из кирпича. Она рассчитана на вмонтированную печь с плитой. Классическая порядовка хороша тем, что ее можно перепланировать своими руками достаточно быстро.

Порядовка классического камина

Пошаговая инструкция классической порядовки:

1. Цокольный ряд выкладывается на ребро. Такой прием позволяет получить необычный внешний вид камина. При формировании цокольного ряда настоятельно рекомендуется использовать чертежи. Схема поможет вам правильно сложить все этапы воедино. Возведение цокольного ряда следует остановить на отметке 26-28 см;
2. Дальше кладка делается плашмя. Первый, второй и третий ряды полностью заполняются строительным материалом;
3. Четвертый ряд – это подина очага. Ее необходимо сложить так, как указано в классической схеме;
4. Дальше приступаем к формированию поддувала (зольника). Печь, работающая на дровах, обязательно должна иметь место, где будут собираться продукты горения. На этом этапе также изготовляется металлическая решетка своими руками из подручных материалов. Решетка кладется на пятый ряд кирпича;
5. Решетка прижимается следующим слоем;
6. После чего можно приступать к закладыванию портала. Клада в этом случае начинается с нижнего оклада;
7. Возведение портала продолжается до 13 ряда. Стоит отметить, что на 11 позиции необходимо приступить к формированию наклона – «зеркала»;

8. На 16 ряде формирование зеркала заканчивается. Кладка доводится до 17 позиции, с которой начинается формирование фасада;

   Камин в доме. Рекомендации

9. С 19 ряда начинают выкладывать дымоход своими руками. Стандартные размеры дымоотвода: 27х14 см. На 22 позиции устанавливается задвижка, которая будет закрывать печь;
10. На последней позиции создается желаемая форма дымохода;

На этом этапе классическая кладка камина заканчивается. Кирпичный камин, построенный по рассмотренной схеме, отличается хорошим КПД и неплохой теплоотдачей. Он хорошо справляется с обогревом даже больших комнат.

Строительство камина – пошаговая инструкция

Печи камины своими руками изготавливаются с помощью чертежей. В большинстве своем предпочтение отдается дровяным каминам своими руками.

Для начала, запомните общие правила каминной работы.

1. Каждый следующий ряд сначала выкладывается насухо. Все кирпичи обтёсываются и подгоняются друг к другу, и только потом ряд собирается на раствор.
2. В каждом ряду первыми укладываются угловые кирпичи, потом по периметру и только потом центральные. Каждый этап сверяется уровнем.
3. Нельзя класть сухой кирпич. Каждый нужно окунать в воду.
4. Шов должен быть полностью заполнен раствором и быть максимально тонким.

Элементы камина и размеры в зависимости от площади помещения

Порядовка камина своими руками. Выбирается модель камина и распечатывается его порядовка. Это будет инструкция, которой нужно тщательно следовать. Для удобства можно обводить карандашом каждый выполненный ряд.

Гидроизоляция. На фундамент стелется толь или рубероид.

Если камин большой натягивается контрольный шнур, и начинаются основные работы.

Пример порядовки камина с аркой

Первые два ряда делаются глухими. Первый ряд можно укладывать на ребро.

Во второй ряд встроен зольник.

Все конструкции из металла (дверцы, решётки) устанавливают с расчётом на тепловое расширение. Зазор должен быть 5-10 мм и заполняться асбестом.

3-й ряд. На ребро выкладывается дно топливной камеры из огнеупорного кирпича. Здесь и далее огнеупорный кирпич не перевязывается с красным. Устанавливается колосниковая решётка.

4-7-й ряд. Начало формирования камеры. Если, как здесь, придавать форму нужно нескольким кирпичам, удобно будет пронумеровать кирпичи, пока они выложены на сухую. Стенки, внутри топливника нельзя штукатурить, поэтому, выложив несколько рядов, каждый раз кирпичи протирают влажной тряпочкой.

Порядовка камина с аркой

8-й ряд. Наклон задней стенки необходим для свободного выхода дыма.

9-14-й ряд. Формирование арки. Чем круче свод, тем крепче он будет и выдержит большую нагрузку. Для того, чтобы выложить свод, нужно изготовить из ДСП специальную опалубку – кружало. 2 одинаковые заготовки сбиваются вместе на расстоянии около 10 см. Устанавливают на нужное место и по ним выкладывают арку, симметрично с двух сторон к середине.

15-й. Устройство «зуба». Это выступ внутри топливной камеры, спроектированный для того, чтобы зола и осадки не попадали в камин, а тяга была хорошей.

19-20-й ряд – сужение дымохода. Криволинейные поверхности выводятся напуском кирпича приблизительно по 6 см.

21-22-й дымоход.

23-й. Задвижка, подходящая по размеру.

В месте прохода трубы через потолок устраивается распушка.

Дальше применяется не глиняный, а цементный раствор для кладки (песок:цемент 3:1).

Для защиты от осадков на верху трубы устанавливается дефлектор.

Порядовка для углового камина

Угловой камин из кирпича является упрощенным вариантом небольшого классического очага. Порядовка камина почти не отличается от классического проекта. Необходимо учитывать только некоторые особенности угловых очагов, а именно – фундамент должен возвышаться над полом на 10 см; основание для печки требует качественной гидроизоляции.

Также не рекомендуется забывать про безопасность стен, к которым прислоняется печь. Сзади отопительной системы монтируется своими руками отражающий экран из стали или оцинкованного железа.

Пошаговая инструкция:

1. Кладка основания топки делается на глиняном растворе. Первые ряды кирпича кладутся только на глиняный раствор. Его необходимо использовать до 4 позиции, где происходит разделение камина на два блока, которые перекрываются плитой.

2. Первый блок оформляется, как ниша для дров, а второй под лицевой фасад;
3. На пятый ряд используем шамотный кирпич. В этой позиции происходит формирование основания под печь;

4. Поле перекрытия камина стальной плитой, его возведение продолжается по отработанной схеме до 12 ряда. Чтобы отопительная система не давала сбоев и хорошо работала, для отделки ее внутренних стенок лучше использовать бой из шамотного кирпича;

5. Вплоть до 27 ряда кладка идет по той же схеме, что и сначала. Для придания дополнительной жесткости между кирпичами ставятся металлические уголки, изготовить которые можно своими руками из стальных пластин;

6. Сверху постройки делается задвижки. Если вы не знаете, с какой стороны ее ставить, то посмотрите на чертежи. Задвижка, установленная в правильном месте, улучшает контроль тяги.

На этом этапе возведение своими руками углового камина считается оконченным. По схеме видно, что кладка угловой пристройки кардинальным образом отличается от классической. Ее характерными чертами являются простота и нетребовательность к строительным навыкам хозяина.

Как правильно рассчитать основные размеры камина

Все расчеты и замеры обязательно фиксируйте на бумаге, а лучше всего зарисовывайте схематически. 1. На бумаге зарисовываем в масштабе комнату, где будет располагаться камин. 2. Рассчитываем параметры топливника. Его габариты не должны быть меньше, чем пятидесятая часть от общей площади комнаты. 3. Глубину портала определяют как соотношение параметров длины и ширины. Так глубина может составлять 2:3 или 1:2. 4. Определяем параметры дымохода. Средние показатели составляют: длина – 6 метров, а диаметр трубы -100 мм.

Угловой и обычный камин из кирпича

Необходимые материалы для кладки камина 1. Кирпич огнеупорный. Количество рассчитывайте по заранее определенным габаритам с учетом 10-15% на подгонку и бой материала. 2. Речной песок (фракция от 0,2 до 1,5мм). 3. Строительный цемент. 4. Щебень. 5. Арматура.

Как залить фундамент для камина

Камин, как и дом, имеет свое основание. Чтобы его обустроить нужно, провести ряд мероприятий: — Готовим основу под фундамент. Для этого в яму, размеры которой несколько превышают габариты будущего камина, засыпаем щебень и утрамбовываем его;

— Монтируем опалубок. Его высота должна соответствовать высоте будущего фундамента; — Заливаем цементно-песочную смесь; — После заливки основание тщательно выравнивается, накрывается полиэтиленом и оставляется в полном покое до высыхания.

Пошаговая инструкция по кирпичной кладке камина

Перед тем как начнутся работы по укладке кирпича своими руками, его нужно обязательно отсортировать, отобрать идеально ровные и целые, замочить перед началом работ в воде на несколько суток. Работу по кладке камина не столько сложные технически, сколько требуют аккуратности и терпения.

Каждый слой укладывается на подложку из рубероида. Качество работы проверяется уровнем. После того как выполнены первые три ряда камина, закладывается арматура, которая в будущем станет основой для каминной решетки. Выкладывая ряд за рядом, проводите сверку с предварительно начерченной схемой.

Фото камина из кирпича

После того как работы закончены швы между кирпичами обрабатываются специальными цветными составами, которые придают работе законченный вид и добавляют декоративного эффекта кирпичной кладке.

Интересная статья: Имитация камина своими руками в квартире. Фото

Смотрите видео: Кладка и порядовка камина

Печь-камин в частном доме станет не просто украшением, но и дополнительным источником тепла. Топка дровами экологически безопасная и более бюджетная, поэтому после того как в вашем доме появится камин, вы сможете существенно сэкономить.

Подсчет необходимых материалов.

После того, как оформление порядовок с учетом трубы будет закончено, можно переходить к подсчету количества необходимых материалов. Для этого нужно провести поштучный подсчет кирпичей, причем, все неполные изделия должны считаться целыми кирпичами. Кстати, для каминной кладки оптимально применение полнотелого, печного кирпича.

В песке не должна содержаться пыль или мусор, он должен быть крупным, – 0,2-1,5 мм. При наличии в песке пыли и мусора, они должны быть обязательно удалены. С этой целью песок помещается в воду и настаивается, при этом, необходимо менять воду до того момента, пока она не посветлеет.

При выкладывании каминов используют синюю (кембрийскую) глину. В случае отсутствия подобного сорта глины, можно обратиться к использованию печных глин.

Что касается цемента, можно воспользоваться обычным портландцементом, марки 300-400.

Диаметр фракций щебня при изготовлении бетона и закладке фундамента под камин должен составлять 2-6 см. Также необходимо наличие арматурных стержней в количестве около 20 штук и диаметром в пределах 8-10 и длиной порядка 700 мм.

Руководство архитектора: камины

Найдите идеальный камин для своего следующего проекта на торговой площадке сообщества Architizer для строительных товаров. Щелкните здесь, чтобы узнать, соответствуете ли вы требованиям. Для архитекторов это бесплатно.

На протяжении веков камины использовались в качестве надежного источника тепла для обогрева холодных дней и темных ночей. Однако в своем современном применении камины превратились из предмета первой необходимости в предмет, представляющий визуальный интерес и технологическое чудо.Такое замечательное развитие сопровождается принятием сложных решений и бесконечным набором эстетических и эксплуатационных факторов, которые необходимо проанализировать. Используйте это руководство, чтобы помочь вам выбрать правильную и наиболее эффективную модель для вашей конструкции.

Поиск производителей каминов

Sluice Point от Omar Gandhi Architect имеет подвесной камин, который вращается в зависимости от предпочтений пользователя.

Дровяные камины: Несмотря на то, что они несколько вышли из моды по сравнению с их конкурентами, работающими на газе, дровяные камины добавляют тепла, красоты и немного ностальгии как внутренним, так и внешним пространствам.Выбирая дровяной камин, обязательно проконсультируйтесь со своим производителем и предоставьте ему достаточную информацию, в том числе план помещения и наличие уже установленного дымохода. Кроме того, опишите, чего бы вы хотели добиться от камина; должен ли он служить фокусом пространства или сливаться с окружающей средой?

Шале Forestier от Ателье Барда архитектура

Дровяные камины состоят из двух основных функциональных компонентов: топки и дымохода.

• Топка: Топка, доступная во многих формах и размерах, представляет собой устройство, в котором находится сам огонь. В Северной Америке два термина, с которыми вы, вероятно, столкнетесь при исследовании моделей дровяных топок и каминов, являются традиционными и имеют сертификат EPA. Традиционные камины можно найти в старых домах по всей Северной Америке. Приводя к огромным потерям энергии, традиционные камины больше не считаются эффективными источниками отопления. Камины с сертификатом EPA — это новые камины, которые строятся на заводе и часто напоминают дровяные печи.Эти модели прошли испытания на содержание твердых частиц менее 4,5 граммов в час.
• Дымоход: Дровяные камины обычно оснащены каменной или сборной дымовой трубой. Дымоходы из каменной кладки изготавливаются из негорючих материалов, таких как кирпич, бетонный блок или камень, и обычно имеют бетонные опоры для поддержки их веса. Сегодня каменные камины считаются крайне энергоэффективными, так как они теряют до 85% тепла огня через дымоход.Сборные дымоходы, как правило, дешевле и проще в установке, чем каменные дымоходы, и — в большинстве случаев — не требуют опоры.

Из-за того, что дым способствует загрязнению воздуха, некоторые штаты США ввели ограничения на добавление систем сжигания древесины в новые постройки. Проконсультируйтесь со своим производителем и серьезно подумайте о влиянии различных систем на окружающую среду в ближайшие десятилетия.

Desert Courtyard House от Wendell Burnette Architects

Газовые камины: Сегодня газовые камины — популярный выбор во многих архитектурных типологиях.Более чистые и более эффективные, чем их дровяные аналоги, газовые камины — отличный способ добиться атмосферы и тепла традиционного камина без необходимости строить или поддерживать дымоход. Кроме того, они чрезвычайно удобны и предлагают простое управление для пользователя, поскольку их можно запускать и управлять одним нажатием кнопки, и они имеют постоянную подачу топлива.

Хотя газовые камины часто критикуют за то, что они выглядят фальшивыми, производители потратили много времени и энергии на создание убедительного желтого пламени, которое очень похоже на истинное пламя дровяного камина.

Слева: Схема газового камина B-Vent; Справа: схема газового камина с прямой вентиляцией, изображения предоставлены Natural Resources Canada

Газовые камины обычно имеют один из трех типов вентиляционных систем. В случае систем Direct Vent и B-Vent ваш производитель сможет порекомендовать соответствующие требования к вентиляционной трубе перед установкой.

• B-Vent: Иногда называемые каминами Natural Vent, камины B-Vent используют вентиляционное отверстие, которое устанавливается через дом и заканчивается вокруг крыши.В результате эти системы могут потребовать значительных затрат на установку и оплату труда. В отличие от каминов Direct Vent, которые состоят из двухтрубной системы, камины B-Vent состоят только из одной трубы. В результате через вентиляционное отверстие теряется большее количество тепла; Эти агрегаты обычно имеют КПД только около 35-50%, что означает, что только 35-50% потребляемого топлива преобразуется в отопление дома.
• Прямая вентиляция: Камины с прямой вентиляцией работают на жидком пропане или природном газе и полностью изолированы от нагретого воздуха в помещении, чтобы обеспечить надлежащее сгорание, эффективность и качество воздуха в помещении.Используя двухтрубную конструкцию, камины с прямой вентиляцией втягивают наружный воздух для горения через одну трубу, а все выхлопные газы выводятся из другой наружу конструкции. Вентиляция может быть коаксиальной или коллинеарной и проходить через боковую стенку или крышу. Эти агрегаты, как правило, имеют КПД 75-85%.

• Камины без вентиляционных отверстий: Камины без вентиляционных отверстий работают на геле, жидком пропане, баллонном газе или природном газе. Для них не требуется вентиляционная труба, а это значит, что их можно размещать в местах, недоступных для вентилируемых каминных конструкций.Их даже можно повесить на стену, как телевизор с плоским экраном. Камины без вентиляционных отверстий обычно просты в установке и относительно дешевы, поскольку не требуют дополнительных затрат или рабочей силы, связанных с вентиляционной трубой. К сожалению, поскольку изделия без вентиляции выводят небольшое количество дымовых газов в дом, они могут повлиять на людей, чувствительных к запахам или страдающих аллергией. Камины без вентиляционных отверстий могут иметь КПД более 99%, потому что все выделяемое тепло остается в комнате. Однако они запрещены в некоторых городах США из соображений безопасности.

Поскольку газовые камины производят меньше побочных продуктов сгорания, чем дровяные камины, они часто считаются гораздо более экологичными. Кроме того, газовые камины можно устанавливать в сочетании с аксессуарами, которые повышают энергоэффективность системы. К ним относятся диапазоны регулирования температуры и интеллектуальные термостаты. Если вы надеетесь включить камин в свой следующий дизайн, мы рекомендуем изучить варианты сжигания газа.

Эффективность дровяного камина часто труднее предсказать, измерить и контролировать, чем эффективность газового камина.При использовании дровяных каминов важно подумать о размере топки, чтобы использовать правильную тепловую мощность и уровень эффективности. Часто более крупные единицы указываются неправильно, что может привести к снижению эффективности и более быстрому разрушению самого продукта. Когда камин слишком большой, жители, как правило, разжигают огонь при слабом тлении, чтобы избежать перегрева, что приводит к потере топлива и увеличению загрязнения воздуха.

Как показывает практика, маленькие дровяные камины лучше всего подходят для обогрева отдельной комнаты, небольшого лофта или коттеджа.Дровяные камины среднего размера подходят для помещений с частично открытыми наружными элементами, таких как закрытые веранды или комнаты открытой планировки с большими окнами. Большие дровяные камины полезны в зонах с холодным климатом и на открытом воздухе, где потоки воздуха очень быстро уносят тепло.

В шале Berranger, созданном Ноэ Дюшофур Лоранс, есть эффектный дровяной камин, расположенный в центре.

Определенные измерения позволят вам точно спрогнозировать тепловые характеристики вашего газового камина.

• Входные характеристики: T Количество энергии топлива, которое газовый камин может потреблять за один час.
• Мощность: Количество тепла, поставляемого камином в окружающую территорию.

Входные и выходные параметры обычно выражаются в британских тепловых единицах в час (БТЕ / ч). Высокий входной рейтинг не гарантирует высокий выходной рейтинг; это будет зависеть от эффективности камина. Высокоэффективный камин будет сжигать гораздо меньше газа, чтобы обеспечивать то же количество тепла, что и неэффективный камин.В результате тепловая мощность является наиболее важным показателем, когда вы пытаетесь определить правильный размер газового камина.

Зеленый слоник от Азовского + Пахомова — это экологически чистый камин на этаноле от Planika Fires

Другие функции помогут вам управлять тепловым режимом вашей комнаты и энергопотреблением вашего камина.

• Диапазон регулирования: газовые камины позволяют пользователям свободно снижать интенсивность пламени, помогая предотвратить перегрев.Диапазоны изменения параметров способствуют снижению расхода топлива за счет предотвращения потерь энергии, возникающих при многократном включении и выключении камина для поддержания комфортной температуры. Некоторые из наиболее гибких моделей газовых каминов могут регулировать до 20% своей полной тепловой мощности. Это означает, что для камина мощностью 30 000 БТЕ / ч диапазон изменения мощности позволит пользователю потреблять энергию со скоростью всего 6000 БТЕ / ч.
• Автоматический термостат: Многие газовые камины также оснащены автоматическим термостатом.Автоматически регулируя тепловую мощность, эти термостаты помогают пользователям поддерживать в комнате постоянную и комфортную температуру.
• Распределение тепла: Некоторые газовые камины могут быть подключены к воздуховоду (аналогично печи), чтобы распределять тепло по многим областям дома или здания. Поскольку это требует гораздо более инвазивного вмешательства, поговорите со своим производителем на ранней стадии, если это вариант, который вас интересует.
• Пилотная лампа: Пилотная лампа — это небольшое газовое пламя, которое зажигает основную горелку всякий раз, когда включается установка.Сам по себе пилотный фонарь может потреблять от 600 до 1500 британских тепловых единиц в час; если оставить работать постоянно, это может значительно увеличить потребление энергии и затраты. Некоторые модели газовых каминов полностью исключают необходимость в запальной лампе.
• Электронное зажигание: Некоторые камины имеют автоматический стартер, который устраняет необходимость в постоянном сигнальном свете. Эти модели перезапускают сжигание газа каждый раз, когда требуется пламя. Хотя электронное зажигание экономит энергию, некоторые пользователи предпочитают иметь контрольную лампу, поскольку она обеспечивает им дополнительный источник тепла, не зависящий от электричества.Это означает, что даже при отключении электроэнергии у них не будет проблем с образованием пламени.

Коттедж в Нордерхове от AtelierOslo с газовым камином от Focus Creation, из которого открывается панорамный вид на пламя.

Различные аксессуары и эстетические компоненты камина создают визуальное удовольствие. Однако эти элементы также играют большую роль в производительности и энергоэффективности камина.Чем больше поверхность устройства подвергается воздействию комнаты, например, тем с большей готовностью он будет излучать тепло в окружающую среду. В результате отдельно стоящие камины и камины, которые выступают из стены наружу, имеют более высокую эффективность теплоотдачи. В нашей коллекции Red-Hot Designs: 7 поразительных каминов для минималистских резиденций вы найдете несколько вариантов дизайна каминов, на которые вы можете ссылаться для вдохновения.

• Камин: Камин — это дополнительная декоративная рамка вокруг камина и его облицовки.Дизайны варьируются от минималистичных и чистых до декоративных, вырезанных вручную или машинной резьбой.
• Очаг : Расположенный под камином, очаг — это часть пола, которая выходит за пределы передней части камина. Очаг выполнен из негорючего материала. Большинство современных газовых каминов не требуют очага; вместо этого производители предлагают оставить 36 дюймов свободного пространства перед камином или вокруг него, в зависимости от его формы.

Haus H от Titus Bernhard Architekten имеет газовый камин, заключенный в стеклянные панели с четырех сторон.

• Двери и экраны: Многие дровяные камины могут быть оснащены стеклянными дверцами, однако двери не являются необходимыми для правильного функционирования.Напротив, в газовых каминах используется стеклянный экран для обеспечения эффективности и качества воздуха в помещении. В этих случаях подумайте о форме, которой вы хотите, чтобы ваш камин выглядел, и о том, хотите ли вы, чтобы он был заключен в стекло с одной, двух, трех или четырех сторон.
• Газовые поленья: Газовые поленья — это окрашенные керамические поленья, которые придают вашему газовому камину вид, напоминающий дровяной камин.
• Лавовые камни: Лавовые камни — это закаленное стекло или термостойкие керамические камни, которые располагаются на поверхности сковороды, обеспечивая надежный вид камину или кострищу.Камни лавы доступны в различных размерах, отделках, стилях и цветах.

Каждый раз, когда вы включаете камин в свой дизайн, мы рекомендуем проконсультироваться с сертифицированным производителем. Камины могут легко стать проблемой безопасности, поэтому абсолютно необходимо указать правильные компоненты для ваших конкретных обстоятельств.

Примеры из практики

Включаем тепло: 5 элегантных газовых каминов

Хотя газовые камины требуют тщательного регулирования и спецификации из-за проблем с выбросами, производители и дизайнеры изучают новые конструкции, которые обеспечивают захватывающие альтернативы традиционным моделям.Они варьируются от встраиваемых и отдельно стоящих систем до плавающих конструкций. На основе базы данных Architizer мы собрали коллекцию газовых каминов, чтобы помочь вам найти идеальное решение для вашего проекта.

Хижина в Нордерхове от AtelierOslo; Газовый камин от Focus Creation

Red Hot Designs: 7 ярких каминов для минималистских резиденций

В эту коллекцию входят отдельно стоящие, плавающие и встраиваемые камины. В нее входят семь потрясающих каминов, работающих как на дровах, так и на газе, которые служат центральным элементом в минималистских каютах или домах.

Поиск производителей каминов

Найдите идеальный камин на торговой площадке сообщества Architizer для строительных товаров. Нажмите здесь, чтобы зарегистрироваться сейчас.

Библиотека Sweep — Схемы установки с прямым отводом воздуха

Как работает дымовая труба — Дымоходы 101

Фото: shutterstock.com

Почему Крис Крингл решил протиснуть свой внушительный обхват через один из самых узких и покрытых копотью проходов в доме? Ответ: кто, черт возьми, знает? Однако одно можно сказать наверняка. Для домовладельцев, у которых есть камин, безопасные и беззаботные вечера, проведенные у очага, зависят не только от правильного понимания того, как работает дымоход, но и от приверженности его содержанию.

Вход Санты бывает двух основных стилей:

• Построенный из кирпича или камня, традиционные каменные дымоходы включают топку (где горит дрова) в дополнение к дымоходу, который является дымоходом. воздушная шахта, проходящая через внутреннюю часть дымохода, от топки вверх через крышу. Вверху дымохода этого типа изображена корона для отпугивания животных и предотвращения повреждения водой.
• Сборные дымоходы имеют топку и заглушку, но выходят они через простую трубу (а не через дымоход в дымоходе).По сравнению с традиционной установкой сборные дымоходы более доступны по цене, но менее долговечны. Кроме того, их ремонт может быть затруднен, если комплектующие больше не доступны.

Фото: thechimneyguysma.com

Традиционные или сборные дымоходы оснащены заслонкой, то есть подвижной металлической пластиной. В открытом состоянии заслонка позволяет дыму от камина (вместе с теплом и вредными газами, такими как угарный газ) выходить из дома.Летом или холодными зимними ночами, когда вы не пользуетесь камином, заслонка закрывается, чтобы поддерживать комфортную температуру в помещении.

Стандартная заслонка горловины устанавливается над топкой и приводится в действие ручкой, в то время как заслонка с верхним уплотнением устанавливается в верхней части дымохода. Последний открывается и закрывается с помощью цепочки из нержавеющей стали, идущей вниз по дымоходу. В закрытом состоянии заслонка с верхним уплотнением выполняет двойную функцию, не только удерживая нагретый воздух, но и не позволяя животным и мусору (например.г., листья) и осадков.

Поднимающееся тепло создает воздушный поток, который несет с собой тепло, дым и токсичные газы по восходящей траектории. Этот фундаментальный принцип конвекции, известный как вытяжка, предотвращает наполнение вашего дома дымом и опасными выхлопными газами. Обычно дымоходы большего размера создают более сильные сквозняки, но в любом случае устранение отложений креозота и других засоров в конечном итоге защищает от проблем с дымоходом.

Вкладыши дымохода, обязательные в некоторых штатах, повышают безопасность и эффективность дымоходов несколькими способами.Во-первых, они предотвращают перегрев горючих материалов, прилегающих к дымоходу. Во-вторых, они делают дымоход более устойчивым к коррозии, обычно вызываемой побочными продуктами горения древесины.

Существует три основных типа футеровки дымохода:

1. Глиняная плитка, обычно используемая в дымоходах из каменной кладки, недорога, но, как известно, раскалывается при сильном нагреве. Эти трещины необходимо заделать, так как они позволяют токсичным газам проникать в дом.
2. Особенно популярным выбором среди владельцев старых домов являются футеровки дымохода из нержавеющей стали или алюминия, потому что они легко устанавливаются даже в дымоходах, где уже существует старая облицовка.
3. Высокоэффективные, но трудоемкие (и, следовательно, более дорогие) монолитные футеровки представляют собой изделия из жаропрочного бетона, наносимого на стены дымохода или существующего дымохода.

Без регулярной чистки в дымоходе может скопиться легковоспламеняющееся вещество, известное как креозот, что сделает дымоход уязвимым для возгорания с высокой температурой. Горящий при температуре около 2000 ° F, огонь в дымоходе может распространяться за пределы самого дымохода и в другие, более легковоспламеняющиеся части дома.Хотя сборные дымоходы построены так, чтобы выдерживать очень высокие температуры, они могут быть настолько повреждены огнем, что потребуется их замена.

Содержание дымохода в чистоте предотвращает возгорание дома. По этой причине, если вы часто используете камин в своем доме, настоятельно рекомендуется ежегодно использовать сертифицированного трубочиста. Многие домовладельцы не забывают записаться на прием, когда переводят часы вспять в середине осени.

Электрические схемы каминов — для схем электрических схем

Предупреждение : scandir (): (errno 2): нет такого файла или каталога в /srv/users/wiring/apps/wiring/public/templates/1/single.php on строка 2

Предупреждение : array_diff (): Ожидаемый параметр 1 будет массивом, bool указано в /srv/users/wiring/apps/wiring/public/templates/1/single.php в строке 2

Предупреждение : array_rand () ожидает, что параметр 1 будет массивом, значение null задано в / srv / users / wiring / apps / wiring / public / templates / 1 / single.php в строке 3

Предупреждение : файл (ключевые слова /): не удалось открыть поток: такого файла или каталога нет в / srv / users / wiring / apps / wiring / public / templates / 1 / single. php в строке 4

Предупреждение : shuffle () ожидает, что параметр 1 будет массивом, bool указано в /srv/users/wiring/apps/wiring/public/templates/1/single.php on line 5

Предупреждение : count (): параметр должен быть массивом или объектом, который реализует Countable в / srv / users / wiring / apps / wiring / public / templates / 1 / single.php в строке 6

Предупреждение : неверный аргумент указан для foreach () в /srv/users/wiring/apps/wiring/public/templates/1/single.php в строке 14

Предупреждение : count (): Параметр должен быть массивом или объектом, который реализует Countable в /srv/users/wiring/apps/wiring/public/core/core.php в строке 81

Предупреждение : Недопустимый аргумент для foreach () в / srv / users / wiring / apps / wiring / public / core / core.php на линии 114

1. Дом
2. Схемы подключения электрического камина

Электрические схемы электрического камина -.. . . . . .

Схемы подключения электрического камина —

Электрические схемы электрического камина —

Пожалуйста, создайте БЕСПЛАТНЫЙ СЧЕТ продолжить чтение или скачать !

Начни свой месяц БЕСПЛАТНО !!

Соответствующие электрические схемы

Как открыть заслонку — 3 типа

3 типа

Заслонка — это небольшая металлическая заслонка, которую можно открывать и закрывать, глядя внутрь камина и в систему дымохода.Его цель — контролировать количество дыма и вентиляцию, которая поднимается вверх через дымоходную систему.

Вы должны открывать заслонку каждый раз, когда вы разжигаете огонь. Используйте приведенные ниже инструкции, чтобы открыть заслонку, в зависимости от той, которая подходит к камину.

Существует три типа демпферов:

Poker Damper (также известный как Banana Handle)

Этот вид демпфера, Poker Damper , мы обычно называем ручкой типа «банан ». Это из-за дуги в форме банана в ручке. Эти заслонки открываются путем подъема ручки вверх, толкания заслонки вверх и закрепления заслонки в верхнем положении путем установки одной из выемок на рукоятке на установленную трещотку на раме камина. Чтобы закрыть его, вы просто снова поднимаете ручку, закрываете заслонку и снова устанавливаете ручку на храповик.

Поворотная заслонка

Номер два мы называем поворотной заслонкой . Заслонки приводятся в действие с помощью металлического стержня, который открывается и закрывается винтами. Обычно у вас есть ручка снаружи, вы просто поворачиваете немного вправо или влево, и заслонка соответственно открывается и закрывается. Иногда в них попадает немного покоробленный стержень, из-за чего возникает множество проблем с открытием и закрытием. Это может быть кошмар.

Double Pivot

Затем последний из них — это то, что мы назовем двойной точкой поворота. Это немного сложнее, но исправить не сложнее, чем другие.Двойной шарнир во многом похож на демпфер кочерги, за исключением того, что вместо того, чтобы устанавливать ручку на отдельную трещотку на раме, трещотка с выемками уже установлена ​​на ручке И раме. Вы просто поворачиваете ручку вперед и назад вдоль выемок, позволяя ручке поддерживать заслонку в открытии и закрытии, когда вы тянете и устанавливаете ручку в нужное положение.

Я не могу открыть заслонку!

Если у вас по-прежнему возникают проблемы с открытием заслонки, возможно, существует более серьезная проблема, которую необходимо решить.Например, мусор, возможно, упал изнутри вытяжной трубы и теперь сидит на верхней части заслонки, утяжеляя ее и не позволяя открыться. В любом случае оставьте нам комментарий ниже, и мы постараемся помочь вам с вашим демпфером. Также подумайте о том, чтобы получить осмотр у профессионала. Вы можете использовать средство поиска трубочистов на сайте www.ncsg.org/

Аспекты конструкции и размеров камина, о которых следует позаботиться

• Боковые стороны камина должны выступать назад
• Задняя стенка камина должна быть ровной на первых 12 дюймах
• Задняя стенка должна иметь наклон вперед для остальной высоты
• Ширина и высота проема ДОЛЖНЫ быть указаны в таблице ниже
• Дымовая полка над камином должна иметь правильный размер — см. Ниже

Топка — внутренняя конструкция топки, в которой горит огонь. Есть два аспекта конструкции камина, о которых следует позаботиться.Первый — это внутренняя конструкция топки, где горит огонь (топка), скрытая область дымовой полки над топкой и дымоход, который поднимается вверх и проходит через крышу. Это ДОЛЖНО БЫТЬ сделано правильно, иначе камин будет выпускать клубы дыма в ваш дом. Все, что вам нужно знать, находится ниже.

Второе дизайнерское соображение — это то, как выглядит камин для тех, кто смотрит на него, находясь в комнате. Второе дизайнерское соображение — это то, как выглядит камин для тех, кто смотрит на него, находясь в комнате.Если вам нужно вдохновение и вы хотите увидеть потрясающие фотографии фантастических каминов, закажите «Камины: практическое руководство по проектированию каминов и печей»

Таблица размеров камина

Все следующие размеры даны в дюймах, за исключением высоты дымохода. Это значение указано в футах. Конструкция топки имеет решающее значение. Выше фотография каменной топки в моем собственном доме. Задняя стенка топки поднимается вертикально от пола камина, а затем начинает наклоняться к каминному отверстию примерно на 14 дюймов.Боковины топки вертикальные. Обратите внимание, что топка имеет разную ширину спереди назад. К задней части топки он сужается.

Глубина топки не включает толщину кирпича — или мраморной плитки в моем случае — который обращен к вашему камину. Это очень важно! Вы можете комбинировать размеры дымоходов с высотой дымохода. Чтобы правильно определить размер дымохода, необходимо использовать номограф. См. Техническую записку 19B Ассоциации производителей кирпича — Дымоходы в жилых домах. Всегда лучше использовать дымоход меньшего размера, если у вас есть два варианта.При использовании дымохода меньшего размера вам потребуется увеличить высоту дымохода. Более высокие дымоходы втягивают лучше, чем короткие дымоходы того же размера.

Высота и конструкция коптильной камеры очень важны. Обычно это пространство не видно, так как оно скрыто над заслонкой камина. Высота заслонки тоже очень важна. Нижняя часть заслонки должна быть минимум на 8 дюймов выше верха отверстия камина. Если ваш демпфер находится не менее чем на 8 дюймов выше этого места, у вас наверняка возникнут проблемы с курением!

Я призываю вас прочитать упомянутые мной брошюры от Ассоциации производителей кирпича.У них есть отличные иллюстрации, которые позволят вам ясно увидеть то, что я пытаюсь объяснить. Следующая таблица и ее значения любезно предоставлены Ассоциацией производителей кирпича.

Размеры топки и высота дымохода

Еще статьи

Инструменты для камина, кованое железо | Elder Scrolls Online Wiki
