Схемы каминов – порядовка печи/ схема камина, кладка своими руками

Схемы каминов – порядовка печи/ схема камина, кладка своими руками

Содержание

Проекты каминов - чертежи, схемы, кладка и фото каминов из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

  • какой размер фундамента заливать под камин;
  • высоту помещения;
  • прочность высокого кирпичного сооружения;
  • соблюдение мер противопожарной безопасности;
  • внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

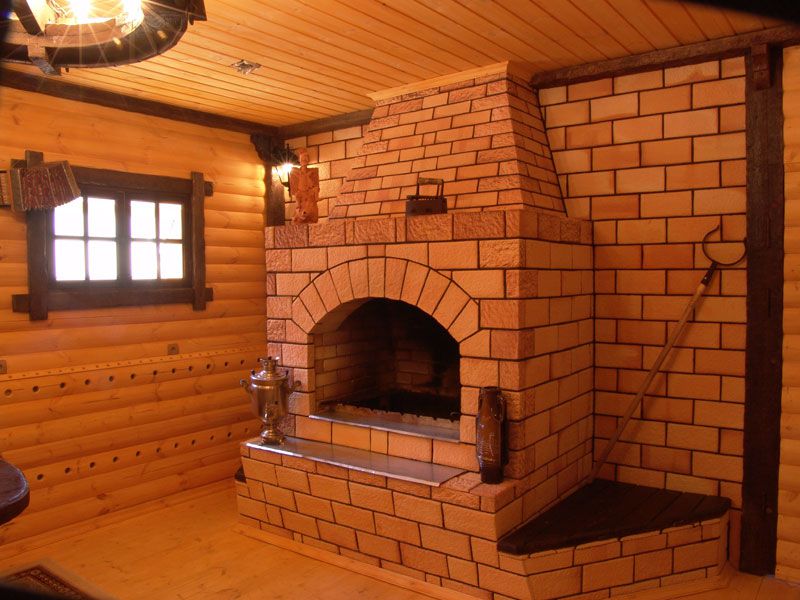

Угловой камин и его уникальность

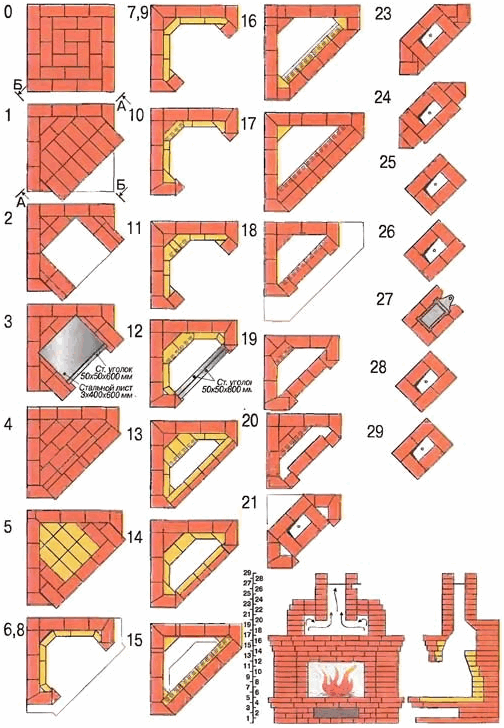

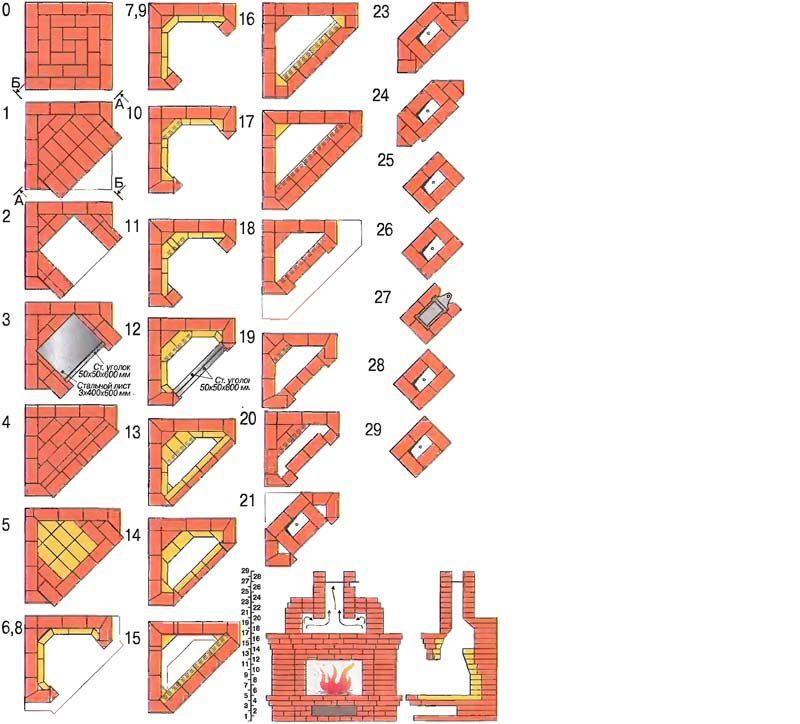

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

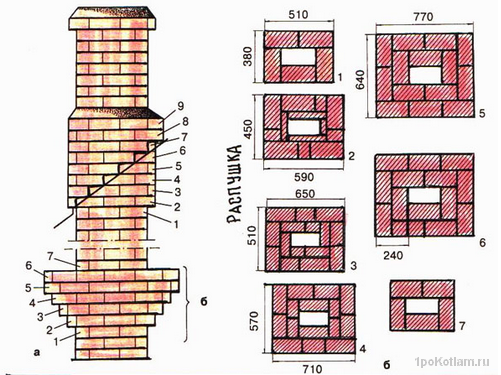

Читайте также: устройство трубы для камина.

  • Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
  • Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).


Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

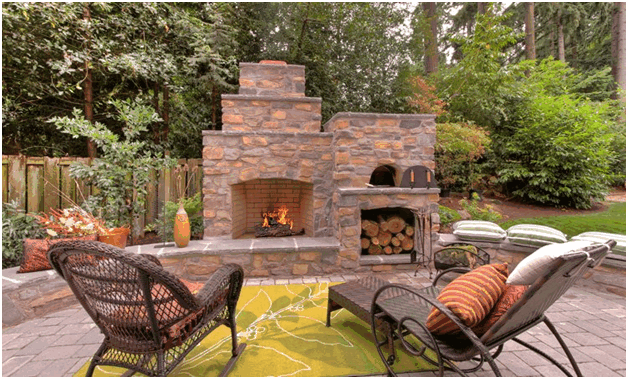

Читайте также: Виды беседок с красивыми каминами.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

  • Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

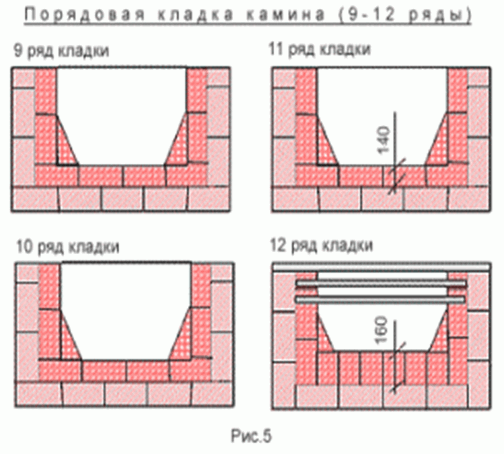

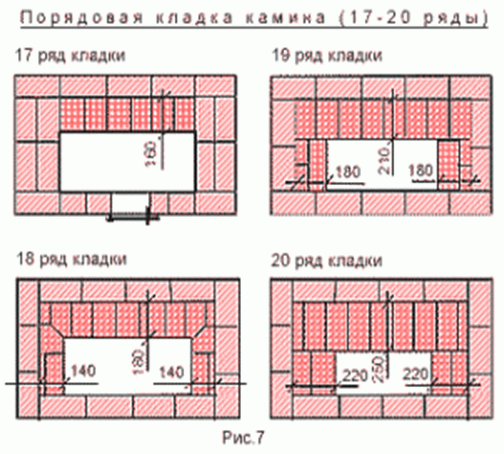

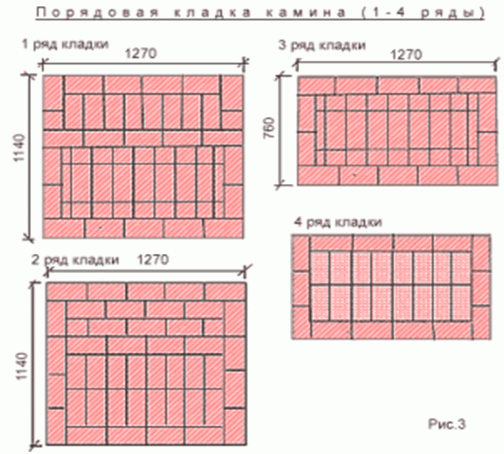

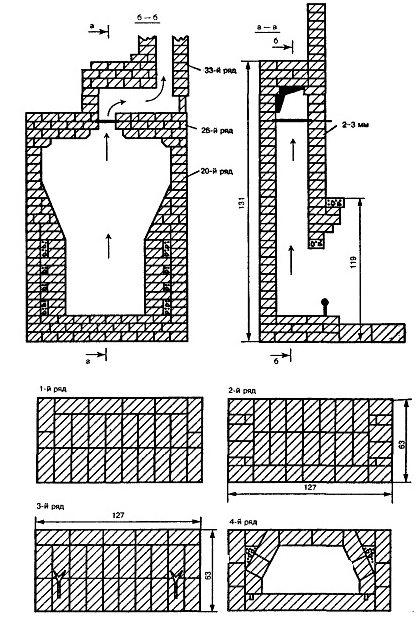

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.

Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.


Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м2. Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

  • В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

  • керамический кирпич 235 штук;
  • глина – 0,12 м3;
  • песок – 0 , 3м3;
  • дверка прочистная – 1 штука;
  • задвижка печная – 1 штука;
  • колосниковая решетка – 1 штука;
  • душники – 2 штуки;
  • сталь листовая толщина – 3 мм и размером 0, 25 м2;
  • рубероид – 1,5 м2;
  • цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.


Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

  • выступающий зуб;
  • открытая топка;
  • задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.


Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.

Для его возведения вам потребуется:

  • полнотелый керамический кирпич – 350 штук;
  • шамотный кирпич – 125 штук;
  • песчано-глиняный раствор – 215кг;
  • раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м3 общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

  • керамический кирпич – 620шт;
  • кирпич шамотный (огнеупорный) – 220 шт;
  • решетка колосниковая 420х200мм – 2шт;
  • задвижка дымовая 260х260 мм – 1шт;
  • уголок стальной №40 – 150см;
  • уголок стальной №60 – 100 см;
  • стальная полоса 4х60 мм – 300 см;
  • глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

znatoktepla.ru

Печь камин своими руками - руководство для начинающих

Камины-печи не перестают быть популярными в течение многих десятилетий. Несмотря на то что в продаже достаточно компактных чугунных печей или комнатных каминов, почти каждый владелец дома мечтает иметь настоящее кирпичное сооружение.

Печь камин своими рукамиПечь камин своими руками

Печь камин своими руками может быть сложен только в том случае, если тщательно изучить технологию кладки и специфические особенности конструкции избранной модели.

Однако, нужно заметить, что камин сам по себе мало функционален, и им нельзя натопить несколько комнат, поэтому практичные владельцы частных домов отказываются от его возведения в пользу печки. С помощью нее можно организовать качественный обогрев, приготовить пищу, согреть воду и высушить вещи, поэтому ей часто и отдается предпочтение.

Мастера по кладке печей, перед которыми стоял подобный вопрос, разработали комбинированные многофункциональные модели, включающиеся в свою конструкцию и камин, и печь.

Таких комбинированных вариантов достаточно много, но не каждый из них подойдет для конкретного дома, учитывая его площадь и месторасположение будущего отопительного сооружения. Существуют проекты компактных печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только вышеописанные функции, но еще и нагревающуюся лежанку. Поэтому стоит рассмотреть несколько видов печей, удовлетворяющих различным потребностям жильцов дома.

Виды печей-каминов

Печь-камин с удобной лежанкойПечь-камин с удобной лежанкой

Массивная конструкция этого варианта печи подойдет не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет большую часть помещения. Но зато она хорошо подойдет для большой площади, в которую объединена гостиная и кухня. В данном случае, печь и камин могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой основе. В летнее время, если печь не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь в доме, то следует ей воспользоваться. Она не раз выручит хозяев в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Достаточно компактная пристенная печь-каминДостаточно компактная пристенная печь-камин

Такую печь-камин можно установить в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на нагрев задней стенки, которая выходит в соседнюю комнату.

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Такая печь-камин может разделить помещение на две зоныТакая печь-камин может разделить помещение на две зоны

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее вполне можно разместить таким образом, чтобы ее стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения комфорта в доме функции — это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Печь-камин с квадратом в основании впишется даже в небольшое помещениеПечь-камин с квадратом в основании впишется даже в небольшое помещение

Почти квадратная форма печи-камина подойдет для любого маленького или большого помещения. Она аккуратна и компактна, и если тщательно продумать место ее установки, то она может спокойно обогревать две комнаты. Но в этом варианте опять же не предусмотрена варочная плита, поэтому конструкция может служить только для обогрева, создания приятной атмосферы и в качестве декоративного атрибута интерьера.

Многофункциональная печь-камин - и для кухни, и для создания уютаМногофункциональная печь-камин — и для кухни, и для создания уюта

Эта камин-печь может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой — это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них — это деление комнаты на зоны, которые можно оформить соответственно. Сторона с каминной топкой обычно повернута в  гостиную или спальную зону, а варочная плита в сторону кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев. При прохождении дымоходной трубы через перекрытия без жаростойких материалов, уложенных вокруг нее, также не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить» ее на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку».

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

Инструменты для возведения печиИнструменты для возведения печи

1. молоток с кирочкой

2. метелочка из мочала

3. уголок

4. отвес

5. печной молоток

6. пассатижи

7. резиновый молоток

8. зубило

9. кельма или мастерки разного размера и формы

10. правило

11. цикля

12. стукальце (отрезок металлической трубы)

13. деревянная лопатка

14. чертилка

15.  строительный уровень

16. рашпиль

17. Расшивка

Кроме этого, понадобится сито для протирания раствора, так как он должен быть тонким. Еще нужно сделать козелки — их должно быть две штуки. Козелками называют своеобразную лестницу, которая может служить отдельно или в паре, как подставка под настил из досок. На таком приспособлении удобно стоять во время работы на высоте и ставить рядом емкость с раствором и подготовленные кирпичи.

Изготовление пары таких козелков значительно упростит дальнейшую работуИзготовление пары таких козелков значительно упростит дальнейшую работу

Количество стройматериалов рассчитывается в зависимости от выбранной модели печи-камина, но список их неизменен. Так, необходимо будет приобрести:

  • Кирпич огнеупорный красный. Если его количество не указано, то можно посчитать его по порядовой схеме.
  • Кирпич жаростойкий силикатный белый — его используют для укладки вокруг топки.
  • Специальная растворная сухая смесь для кладки каминов и печей, которая продается в специализированных магазинах, или традиционные материалы — песок, глина, щебень и цемент.
  • Стальной лист, толщиной в 2—3 мм, уголок 30 × 30 или 50 × 50 мм, стальная проволока, диаметром 3 ÷ 4 мм — она необходима для фиксации чугунных деталей.
  • Аксессуары из чугуна — дверцы для поддувала, очистных окошек и топки, варочная плита, колосник.
  • Жаростойкие материалы — асбест, гипсокартон, базальт или другие, для прокладок между стенами печи и огнеопасными поверхностями здания.
  • Гидроизоляционный материал — рубероид.
  • Доски для опалубки фундамента.
  • Если предусмотрено в конструкции, нужно приобрести или изготовить металлическую емкость определенных размеров для нагрева воды, а также коробку для топки и дверцы с жаростойким стеклом.

Читайте также подробную информацию с инструкцией, как сделать камин в квартире своими руками, в нашей новой статье.

Подготовка места и заливка фундамента

Лучше всего устраивать фундамент под печь-камин одновременно с фундаментом дома. Однако, если этого не было продумано, и решение о возведении строения было принято после настила полов, то придется размечать размер основания строения на полу и выпиливать часть досок. Размер проема в полу должен быть на 150 ÷ 200 мм больше, нежели размер устраиваемого фундамента.

Если для дома был сделан ленточный фундамент, то для массивной постройки печи потребуется делать сплошной вариант.

  • В грунте под полом размечается и роется котлован, глубиной в 500 — 600 мм. Дно вырытой ямы гидроизолируется утрамбованным 10-ти сантиметровым слоем песка и укрепляется щебенкой, которая насыпается слоем такой же толщины и тоже утрамбовывается.
  • Затем, начиная со дна ямы, из подготовленных досок сбивают опалубку, в которую и будет заливаться раствор цемента.
  • Так как фундамент устраивается достаточно глубоко, раствор заливают в два или три этапа. Первый слой может быть уложен из грубого раствора, изготовленного из цемента, щебенки и песка.
  • После того как он схватится, заливается раствор из цемента и песка стандартных пропорций — 1:3.
  • Верх фундамента разравнивается и оставляется упрочняться, этот процесс займет достаточно много времени, порядка 3 —4 недель – срок зависит от толщины слоев раствора.

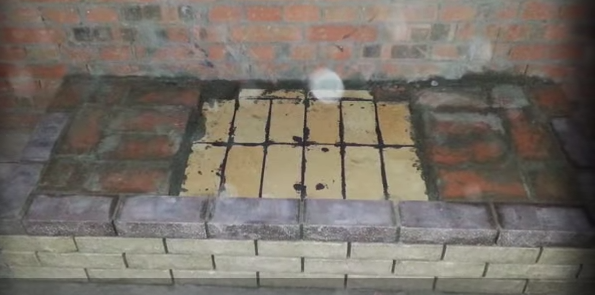

Готовый фундамент с гидроизоляционным слоем и первыми рядами кладкиГотовый фундамент с гидроизоляционным слоем и первыми рядами кладки

После того как фундамент будет готов, на него настилается рубероид, вырезанный ровно по размеру и форме основы. На рубероид и будет укладываться первый ряд камина-печи.

Предварительная «сухая» кладка

Даже опытные мастера для разминки и оценки возможных трудностей сначала выкладывают каждый из рядов насухо. Это делается для точного определения количества и размеров кирпичей в каждом ряду и их расклада. Не нужно забывать отмерять расстояние между кирпичами заранее приготовленной рейкой толщиной в 5 мм — этот процесс проводят для того, чтобы все швы были одинакового размера.

После укладки насухо, можно класть кирпич на раствор. Если используется раствор на основе глины, то его замешивают заранее, и используют для него особые сорта материала. Но в последнее время мало кто использует этот старый традиционный способ приготовления, так как в продаже появились огнеупорные сухие смеси, которые предназначены именно для кладки печей и каминов.

Схемы кладки

Схемы должны наглядно отображать как кладку кирпичей, так и движение горячего воздуха по воздуховодам внутри конструкции. Такая схема поможет разобраться и понять, какие отверстия и где должны находиться, чтобы создалась нормальная тяга. Правильно выполненная конструкция позволит печи-камину долго оставаться горячей и в достаточной степени быстро отводить продукты сгорания, не создавая в доме опасной для здоровья людей атмосферы.

Представленные схемы — это один из вариантов печи-камина, но они могут разниться в зависимости от выбранной конструкции, поэтому, выбрав модель строения, нужно обязательно найти к нему схему. Она значительно облегчит и ускорит работу.

Схемы печи камина - разрезы А-А и Б-БСхемы печи камина — разрезы А-А и Б-Б

На данных схемах показана печь-камин в разрезе. На них хорошо видны расположение топок и горение в них огня, а также потоки движения нагреваемого воздуха. По ним можно определить, какие места печи будут прогреваться интенсивнее всего.

На второй схеме можно хорошо рассмотреть топку печи в разрезе с двух сторон, так сказать, «в профиль и в фас», а стрелками указан отвод дыма от топки и направление его к дымовой трубе.

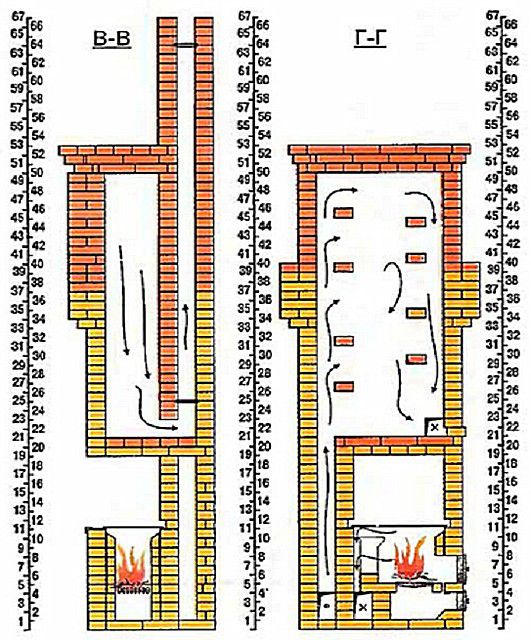

Сечения В-В и Г-ГСечения В-В и Г-ГкСечения Е-Е и Ж-ЖСечения Е-Е и Ж-Ж

На третьей схеме тоже можно видеть топку, но только не печи, а камина, и движение нагретого воздуха от нее по воздушным каналам.

Кроме этого, на рисунках определено количество рядов, и хорошо видно, на каком из них должны располагаться чугунные элементы постройки. При кладке нужно обязательно использовать и сопоставлять схемы разреза печи и порядовки кладки.

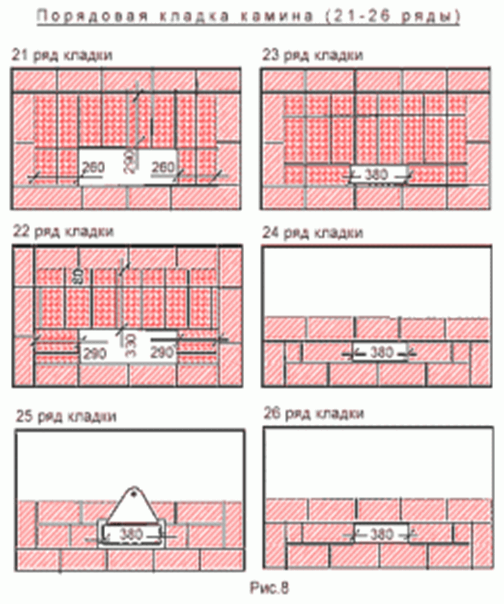

Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)Продолжение порядовки - от 27 ряда до оголовка дымоходной трубыПродолжение порядовки — от 27 ряда до оголовка дымоходной трубы

Порядовые схемы расскажут мастеру о том, как выглядит каждый из рядов, и на каком из них укладывается колосник, задвижки, плита и дверцы для топки и для очистки. Отступать от порядовки нельзя, так как даже половина кирпича, положенные не в том месте, может испортить всю работу, и тогда придется разбирать всю конструкцию. Поэтому то и выкладывается печь сначала насухо, чтобы была возможность разобраться и подогнать кирпичи до нужного размера.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Работу нужно проводить не торопясь, обдумывая каждый свой шаг. Во время выкладки ряда насухо иногда потребуется половина или даже треть кирпича. Нужную часть отделяют от цельного с помощью кирочки или шлифмашинки – «болгарки» с установленным кругом по камню. Если кирпич раскалывают киркой, то первый удар наносят несильно — он как бы намечает, какую часть кирпича нужно отделить, а второй удар уже непосредственно ее отделяет.

Кладочный раствор должен иметь консистенцию густой сметаны. Если в нем присутствуют мелкие камешки, то его нужно обязательно протереть через сито, иначе они будут мешать класть кирпичи на нужном уровне.

Раствор накладывается на кирпич толщиной примерно в 6 ÷ 7 мм. Затем кирпич укладывается на нижележащий ряд, выравнивается по уровню и прижимается. Если нужно, его подбивают резиновым молотком.

Если раствор выступил по краям, то его подбирают мастерком. Сложив 5—7 рядов, пока раствор еще влажный, проводят расшивку швов, чтобы они выглядели аккуратно. Раствор стараются убрать с лицевой поверхности кирпичей сразу, иначе потом его трудно будет оттереть.

От первого до двадцатого ряда кладку делают силикатным белым кирпичом, а с двадцать первого постепенно переходят на красный огнеупорный.

  • Первый ряд должен быть выведен идеально ровно, так как он задает направление стенам всей постройки. Для точности кладки на рубероиде сначала мелом расчерчиваются края основы будущей постройки. По этой разметке и укладывается сплошной первый ряд насухо, а затем и на раствор.
  • Со второго ряда уже начинают вырисовываться воздушные каналы, топка камина и поддувальная камера.
  • На третьем ряду устанавливается дверца поддувала-зольника. Ее временно подпирают с двух сторон кирпичами и закрепляют проволокой, которую продевают в специальные ушки с обратной стороны дверцы и вмуровывают в кладку стенок поддувала.
Так устанавливаются чугунные дверцыТак устанавливаются чугунные дверцы
  • На четвертом ряду, в том месте, где кладкой обозначена топка, укладываются две металлические полоски на таком расстоянии, чтобы на них можно было положить кирпичи. Можно вместо полосок уложить стальной лист, на него проще будет проводить кладку. Вокруг поддувала по схеме поднимаются стенки.
Установка дверец и металлических перемычекУстановка дверец и металлических перемычек
  • На пятом ряду укладывается колосник над зольником, остальные кирпичи кладут по схеме.
  • На шестом ряду устанавливается дверца топки печи. Закрепляется она так же, как и поддувальная.
  • С седьмого по десятый ряд кладка идет по схеме без дополнительных элементов.
Сверху печной топки готовится место под чугунную варочную плитуСверху печной топки готовится место под чугунную варочную плиту
  • На одиннадцатом ряду укладывается чугунная варочная плита. Остальные кирпичи ряда кладут так, как указано на рисунке.
  • На тринадцатом ряду делается основа для перекрытия топки из металлической полосы. От нее в процессе укладки следующих рядов будет формироваться дымоотвод от камина.
  • На девятнадцатом ряду перекрывается камера над варочной плитой с помощью настила металлических полос, на которые на двадцатом ряду укладываются кирпичи.
  • С двадцать первого ряда в кладку добавляется красный кирпич.
  • Далее, до 24 ряда, работа идет по схеме, без установки чугунных и металлических элементов.
Установка задвижкиУстановка задвижки
  • На 25 ряду ставят первую чугунную задвижку, которая будет регулировать выход дыма и способствовать сохранению тепла.
  • С 26 по 53 ряд кладку проводят согласно схеме, а с 54 ряда начинают выкладывать дымоходную трубу.
  • На 65 ряду устанавливают задвижки, которые перекрывают полностью дымоходные каналы. Обычно их перекрывают на летний период, чтобы в печь не попала грязь и влага, которые будут разрушать кладку изнутри.
  • Далее, в потолочном перекрытии прорубают отверстие, через которое выводят трубу на чердак.
  • Вокруг трубы укладывают жаростойкий материал — он обезопасит воспламеняемые материалы перекрытия от перегревания. Толщина такой прокладки со всех сторон должна составлять не менее 100 мм — это может быть асбестовые плиты, уложенные в несколько слоев или мелкий керамзит, засыпанный в короб, устроенный вокруг конструкции трубы.
  • В помещении чердака труба кладется по схеме 65 ряда и выводится через крышу.
  • Там вокруг кирпичной трубы устраивается надежная гидроизоляция —она не должна позволить осадкам попасть в щели между трубой и материалом кровли.
  • Сверху на отверстие трубы надевается металлический зонт, который станет защитой от влаги и грязи, которые могут засорить дымоходные каналы.
Видео: интересный вариант многофункциональной печи-камина

Цены на огнеупорный кирпич

Огнеупорный кирпич

Просушка готовой печи — камина

Когда работа по кладке камина-печи будет завершена, нельзя сразу же топить ее интенсивно, так как она должна хорошо просохнуть. Процесс сушки составляет от 9 до 14 дней, в зависимости от массивности и высоты строения. В это время все задвижки и дверцы должны быть открыты. Такая просушка называется естественной, но можно ускорить ее процесс, если установить в топку тепловентилятор или осветительную лампу в 250—300 Вт. Этот не массированный прогрев станет хорошей подготовкой к активному прогреву и топке.

Начинать топить печь-камин нужно постепенно, умеренным количеством дров — этот процесс проводят два — три раза за сутки, в течение одной-двух недель. Просушена ли печь, можно будет узнать, обратив внимание на дверцы. Если на них после протапливания нет испарин, т.е. капель конденсата, значит, сооружение просохло и его можно топить интенсивно.

При нарушении технологии кладки и замеса раствора при первом же протапливании в швах между кирпичами могут появиться трещинки. Заделывать сразу их не стоит — ремонт можно провести через два-три месяца активной топки печи. В этот период необходимо внимательно следить за поведением материалов и за тем, чтобы не образовались такие трещины, через которые в помещение может поступать угарный газ.

Преимущество варианта камина-печи безусловны, так как она решает многие проблемы, встающие перед жильцами частных домов. Даже притом что в доме присутствует газовое или электрическое отопление, традиционная печь с камином никогда не будет лишней. При выборе модели отопительного строения для дома нужно просчитать все за и против каждой из них и выбрать ту, которая будет оптимальной для конкретной постройки.

stroyday.ru

проекты и схемы каминов с открытой топкой, кладка своими руками

Чертежи каминов из кирпича

Выбор размеров и формы камина

Камины из кирпича удачно подойдут для обогрева больших помещений в загородных домах без центрального отопления. Это могут быть здания из дерева, газосиликатных блоков, бревен или другого материала. При хорошей теплоизоляции стен есть возможность соорудить открытую печку, которая справится с обогревом любой площади. Достоинства кирпичного камина в высоком КПД от работы – он достигает 80%, прочности, долгом удерживании тепла, долговечности и простоты ухода и очистки.

Чертежи каминов из кирпича

Выбор размеров и формы кирпичного камина зависит от следующих условий:

  • площади отапливаемого помещения;
  • расположения в комнате;
  • выбранного типа конструкции;
  • особенностей здания – фундамента, половых перекрытий, изоляции стен, расположения трубы дымохода;
  • функциональности будущего камина.
Чертежи каминов из кирпича Чертежи каминов из кирпича

Площадь топочного отверстия для кирпичного камина должна быть примерно в 100 раз меньше площади отапливаемого помещения. Высота и ширина топки выбираются в пропорции 1,5 к 1, глубина в 1,5-2 раза меньше ширины, площадь сечения дымохода в 10-15 раз меньше площади топки. Например, исходя из этих параметров, для комнаты в 24 кв. м. можно сделать чертеж камина с такими размерами:

  • площадь топки – 0,24 кв. м.;
  • ширина топки – 40 см;
  • ее высота – 60 см;
  • глубина – 20 см;
  • сечение дымовой трубы – 0,024 кв. м. или 240 кв. см.
Чертежи каминов из кирпича

По расположению в комнате камины бывают пристенными, угловыми и островными.

  • Первый вариант потребует наибольшее количество материала и раствора, но максимально охватит теплом помещение, а вокруг него можно расположиться большой компанией. Чертеж такого камина чаще всего симметричный, фасад П-образной формы, в большинстве случаев требуется кладка кирпича, закрывающая дымоход до потолка.
  • Угловой камин может быть компактен, требует небольшое количество кирпичей, облицовка происходит только с одной стороны, роль двух других выполняют стены помещения. Несмотря на небольшие размеры, такой вариант способен эффективно протопить комнату площадью 20-30 кв. м. за короткое время.

Смотрите в видео, как сделать угловой камин своими руками.

  • Островные камины располагаются обычно в центре комнаты, не прилегая к внутренним перекрытиям. Они имеют вид бассейна с невысокими бортиками, внутрь которого помещают дрова для растопки. Для вывода дыма над такими конструкциями располагают подвесную вытяжку. Подобные проекты требуют минимум стройматериалов, а их чертежи предельно просты, чаще всего в профильной проекции они представляют квадрат или прямоугольник. Хотя некоторые устанавливают в своем загородном доме и более сложные формы островных каминов круглой формы, многоуровневые, со столешницей.
Чертежи каминов из кирпича Чертежи каминов из кирпича
  • Отдельным вариантом являются уличные камины для барбекю, шашлычные, встроенные в приусадебную беседку. Их модели более разнообразны, особенно когда площадь участка позволяет возвести большую постройку с множеством элементов. Они обязательно требуют фундамента на бетонной основе, чтобы со временем не увязнуть и не поплыть в дворовом грунте. Перед началом строительных работ для уличного камина с барбекю следует создать подробные чертежи с порядовкой кирпичей и планами различных проекций.
Чертежи каминов из кирпича Чертежи каминов из кирпича

Если уличный камин делается на улице с беседкой, то стены или крыши обычно изготовляют из дерева, пластика, металлопрофиля, других легких материалов. Кирпичными кроме самой печи могут быть несущие колонны, площадка перед топкой для предотвращения от возгорания.

Чертежи каминов из кирпича Чертежи каминов из кирпича

Разновидности

Камин из кирпича для обогрева помещения состоит из 4 основных деталей:

  • портал, содержащий фасад из кирпичной кладки;
  • топка – место, куда помещаются дрова;
  • дымосборник, который служит для плавного перехода дыма в трубу;
  • дымоход, выводящий дым на улицу.

Внутренние камины бывают с открытой топкой и закрытой. Первый вариант не требует встраивать в портал чугунной вставки, которая предохраняет стены от открытого огня. Но внутренние стенки топки при этом должны быть сделаны из огнеупорного кирпича. Это специальный сорт стройматериалов, который получается путем прессования и обжига шамотной массы или кварца.

  • Преимущества каминов с открытой топкой в красоте натурального огня в интерьере комнаты и простоте монтажа портала без громоздкого чугунного шкафа, который имеет немалую цену. Но при открытом варианте есть вероятность попадания искр внутрь комнаты, поэтому площадка перед камином должна иметь огнеупорное покрытие. Иногда его делают из того же кирпича, что и каминный фасад.
Чертежи каминов из кирпича Чертежи каминов из кирпича
  • Если топка камина сделана из чугуна, то она может быть как открытой, так и закрытой. Внутренняя поверхность ниши в этом случае может быть сооружена из обычного не огнеупорного кирпича – от пламени защищает металл. Открытые топки безопаснее, они препятствуют попаданию искр в помещение, устройство их двери может быть бокового или верхнего открытия. Заслонки для домашних каминов изготовляют из закаленного огнеупорного стекла - горящие дрова и пламя видны сквозь него.
Чертежи каминов из кирпича Чертежи каминов из кирпича

Чтобы прозрачный материал не покрывался сажей, его покрывают специальным дымотталкивающим слоем.

  • Пристенный и угловой камин возводятся с дымоходом. Его металлическую трубу лучше всего скрыть декоративной кирпичной отделкой, кроме красоты она дает дополнительную изоляцию и прочность дымоотводной системы. Для кладки дымохода, как и для портала необходимо создать чертежи с порядовкой.
  • Островной камин чаще всего не имеет дымохода из кирпича, для него продаются готовые металлические вытяжки, которые подвешиваются к потолку.

Расчеты и чертежи

Расчеты размеров и схемы будущего камина стоит подробнее подготовить заранее, еще перед покупкой необходимых материалов. Из наглядного чертежа всегда видно, какое количество обычного, огнеупорного и облицовочного кирпича нужно приобрести. Покупать лучше чуть больше, чем нужно в готовом проекте, с расчетом на брак при работе или небольшие поправки в строительстве.

Чертежи каминов из кирпича

Далее требуется рассчитать расход цемента на кладочные работы. В зависимости от марки материала существуют различные методы калькуляции. Но можно взять самый распространенный сорт сухой цементной смеси для печных работ – М200. Он смешивается с песком в пропорции 1:3. Далее эта сухая смесь разбавляется водой и тщательно перемешивается до густой однородной массы. Для кладки 1 куб. м. кирпича нужно примерно 0,3 куб. м. такого раствора на основе цемента М200. Объемы каминного фасада и облицовки дымохода можно подсчитать из размеров чертежа. Более простой способ вычисления – умножить объем одного кирпича на их количество, это даст приблизительно точный результат.

Чертеж готового камина обычно состоит из горизонтальной и фронтальной проекции. Эти два вида дают детальное представление о высоте, ширине и толщине портала с дымоходом, количестве кирпичей для каждого ряда, способа их связки. Для топки, особенно с отверстием в форме арки или трапеции и наклонными внутренними стенками можно создать отдельные наглядные чертежи с различной проекцией. Самое важное, чтобы мастер понимал, как расположен внутри печи дымосборник, как закреплен дымоход, под каким углом в нише наклонены стенки.

Чертежи каминов из кирпича Чертежи каминов из кирпича

Порядок работы

После создания чертежей камина с размерами и порядовкой кирпичей и приобретения нужных стройматериалов надо подготовить рабочие инструменты. Их список следующий:

  • емкость для смешивания раствора, оптимально – объемом не мене 50 л, если имеется электрический миксер, то это еще лучше;
  • сито и емкость для просеивания песка, если он с крупными примесями;
  • мастерок для кладки раствора;
  • строительный уровень длиной 1 – 2 м;
  • рулетка, линейка, угольник;
  • карандаш или маркер;
  • молоток.
Чертежи каминов из кирпича

Для кладки могут понадобиться дополнительные предметы, например, нож, болгарка, ножовка, ветошь, емкость с водой – все зависит от характера работ.

Перед началом стоит максимально удобно и функционально организовать рабочее место, подвести удлинители с розетками, освещение, защитить детали интерьера от возможной грязи.

Осуществить монтаж кирпичного камина своими руками по чертежам можно легко даже без опыта подобных строительных работ, если создать предварительный пошаговый план.

  • Работы по укладке начинаются с монтажа фундамента. Он может быть ленточный из бетона, из блоков или кирпичей. Если основа заливная, то предварительно строится опалубка из деревянных щитов, в нее заливается жидкий бетонный раствор. Укладка фасада камина при этом начинается только после полного высыхания и усадки фундамента.
  • На готовый фундамент происходит порядная раскладка кирпичей в соответствии с разработанными чертежами. Схема-порядовка содержит все этапы построения с компоновкой фрагментов. Кладку по рядам надо производить предельно аккуратно, соблюдая ровные швы, связку кирпичей и горизонтальный уровень. После формирования каждого ряда надо производить дополнительную проверку уровня и при необходимости корректировку, пока раствор не высох.
  • После постройки портала камина следует взяться за монтаж дымохода. Металлическая вытяжная труба крепится к горизонтальной стене, дополнительно изолируется. Потом она обстраивается кирпичной стенкой по существующему чертежу.
  • После того, как кирпичная основа портала и дымохода камина готова, можно приступить к декоративной отделке, обустройству столешницы, решетки, полок, заслонки и других элементов.

Построенный камин ни в коем случае нельзя сразу эксплуатировать. С момента постройки до полной растопки должно пройти не менее 2-4 недель. Перед этим для просушки печки и дымохода организуют частичную топку с небольшим количеством дров. Начинают с 2 кг сухих поленьев, через каждые 2 дня увеличивают массу на килограмм.

Чертежи каминов из кирпича

dekoriko.ru

Как построить камин своими руками

Камины одновременно обогревают и украшают окружающее пространство. С кладкой камина из кирпича можно справиться собственными силами. Достаточно лишь ознакомиться с руководством и сделать все в соответствии с положениями инструкции.

Как построить камин своими рукамиКак построить камин своими руками

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для каминаМесто для каминаДымоход каминаДымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Определение основных размеров

Соотношение размеров камина и помещенияСоотношение размеров камина и помещения

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Подготовка материалов

Подготовьте необходимое количество керамического кирпича (определяйте в соответствии с запланированными габаритами и конструкцией камина). Также подготовьте шамотный кирпич для обустройства топки.

Шамотный кирпич Шамотный кирпичШамотная глинаШамотная глина

Дополнительно подготовьте следующее:

  • смесь для кладки кирпича;
  • 12-миллиметровый лист стекло-магния;
  • дымоход;
  • печную ленту для монтажа фурнитуры;
  • металлические уголки;
  • дымоходную вьюшку.

Перед началом работы укройте полиэтиленом все, что нужно защитить от загрязнений.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Основание камина

Фундамент под каминФундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Кладка

Схема укладки рядов для углового каминаСхема укладки рядов для углового каминаПорядовка английского каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Первый шаг

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Четвертый шаг

Продолжайте кладку. До 13 ряда включительно формируйте стенки топливника отопительного агрегата.

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

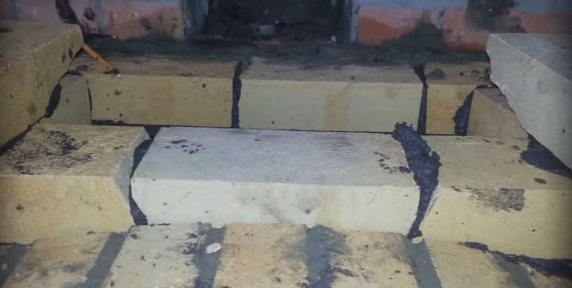

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к. на этих этапах очень важно контролировать качество используемого раствора.

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично.

Излишки раствора для кладки удаляйте сразу же.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Узнайте, как сделать камин в квартире своими руками с пошаговой инструкцией, из нашей новой статьи.

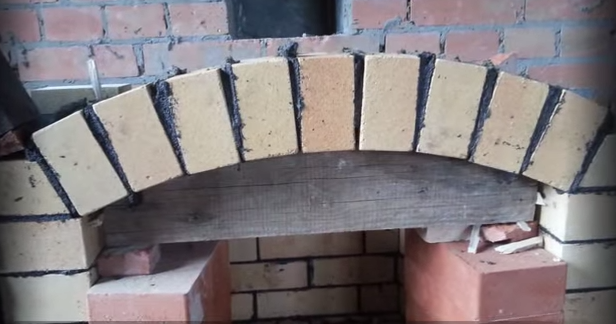

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки. Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду.

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход каминаДымоход камина

Цены на огнеупорный кирпич

Огнеупорный кирпич

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

  • покраска;
  • оштукатуривание;
  • облицовка плиткой, камнем и прочими подобными материалами.

    ОтделкаОтделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

Важно: для покраски камина можно использовать только огнестойкие лакокрасочные материалы.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Видео – Как построить камин своими руками

stroyday.ru

Простой камин из кирпича своими руками: схема, порядовки, пошаговая инструкция

Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

  • открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
  • прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
  • предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
  • задвижка для регулировки тяги.

Основные элементы кирпичного камина

Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Отопитель на два дымооборота

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5—2 раза больше глубины топки.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Таблица размеров каминных топливников

Инструкция по кладке камина

На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20—25 м².

Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).

Схема английского отопителя с прямой трубой

Пошагово этапы работ выглядят следующим образом:

  1. Подготовка – выбор места для будущего очага и закупка стройматериалов.
  2. Устройство надежного основания – железобетонного либо кирпичного фундамента.
  3. Приготовление раствора и кладка.
  4. Пробный розжиг и прогрев.

Угловая модель отопителя

По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.

Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.

Размещение очага в комнате

Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.

Способы установки каминной топки

Необходимые стройматериалы

Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:

  • керамический полнотелый кирпич – 300 шт.;
  • шамотный (огнеупорный) кирпич – 120 шт.;
  • задвижка на дымоход;
  • сухая строительная смесь для огнеупорной кладки – 150 кг;
  • готовая глиняно-песчаная смесь для выкладывания печей – 250 кг;
  • металлический равнополочный уголок 50 х 3 мм – 2,5 м;
  • дверца печная ревизионная.

Красный керамический кирпич марки 150—200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.

Разновидности печного кирпича

Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.

Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.

Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.

Глиняно-песчаные кладочные смеси

Устраиваем фундамент

Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).

Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:

  1. Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
  2. Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
  3. Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
  4. Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.

Фундамент под стяжку - схема

Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.

Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:

  1. Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
  2. Свяжите сетку из железной арматуры диаметром 12—16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
  3. Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1 : 3 : 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.

Начало кладки отопителя

После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:

Правила каминной кладки

Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:

  • при изготовлении огнеупорного и глиняного раствора четко соблюдайте соотношение сухой смеси и воды, указанное на упаковке производителем;
  • камни каждого ряда сначала раскладывайте насухо, подгоняйте и подпиливайте согласно порядовкам, и только потом ставьте на раствор;
  • красный кирпич перед укладкой на места замачивайте в воде на 3—5 минут, пока не перестанут появляться воздушные пузырьки;
  • соблюдайте максимальную толщину швов 5 мм;
  • участки кладки из керамического и шамотного кирпича не связывайте между собой;
  • постоянно проверяйте вертикаль в разных точках отвесом и горизонталь строительным уровнем;
  • при монтаже уголков из металла ряд опирающихся на него камней нужно класть без раствора.

Схема укладки камней

Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.

В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:

Порядок ведения работ

Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.

Печной инструментарий

Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.

Схема рядов 1-8

Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.

Схема рядов 9-16

Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.

Схема рядов 17-26

Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:

Схема каминной разделки

В заключение – пробная растопка очага

После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.

Схема каминной разделки

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

qustu.com

Камин своими руками: фото, чертежи, пошаговая инструкция

Современный загородный дом с просторной гостиной сложно себе представить без массивного кирпичного камина. Он придает помещению уютный и красивый вид, а также дает возможность приятно провести время на дружеских посиделках или романтическом свидании. Открытый огонь создает невероятную атмосферу тепла и уюта, в которой можно расслабиться после тяжелого дня и отдохнуть от проблем. При использовании детальней чертежей и расчетов, можно соорудить камин своими руками из кирпича.

Однако такое строительство является достаточно сложным и ответственным делом, поэтому необходимо учитывать правила печной кладки, подготовить необходимые материалы и инструменты, а также найти оптимальный чертеж или создать его самостоятельно.

kamin svoimi rukami

Камин своими руками из кирпича

Расчет камина

При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:

  1. Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
  2. Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
  3. Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
  4. Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
  5. Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
  6. Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.

Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.

Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео

Виды каминов из кирпича

Существуют различные виды каминов, которые можно установить в загородном доме или на небольшой даче. В первую очередь кирпичные камины разделяются на пристенные и встроенные.

kamin svoimi rukami

Фото углового камина

Встроенные

Особенностью такой конструкции является то, что камин устанавливается внутри несущей стены. Внутрь этой стены предварительно монтируется дымоход. Данный вариант является достаточно сложным, поэтому редко выбирается для самостоятельного строительства. Кроме того, создание такого камина возможно только на этапе проектирования дома.

Пристенные

Наиболее удачный вариант для самостоятельного изготовления. Его можно с легкостью сделать как в загородном доме, так и на небольшой даче, не имея при этом опыта строительства подобных сооружений. Создать пристенный камин можно как на этапе проектирования, так и в любом момент после постройки дома. Однако если требуется строительство камина в уже готовом доме, предварительно необходимо создать отдельный фундамент.

kamin svoimi rukami

Фото прямого камина

Пристенные камины могут быть как прямыми, так и угловыми. Последний вариант является наиболее компактным, поэтому отлично подходит для помещения небольшого размера. К тому же его строительство намного проще, чем прямого, и требуется значительно меньше материала.

Подготовка к строительству

Начало любого строительство – это подготовка эскиза и проведение расчетных работ. Для начала следует нарисовать будущий камин от руки по отношению к помещению. Также следует тщательно прорисовать расположение топки, форму портала, дымохода и другие элементы. Размеры сначала следует указать предварительно, после чего произвести расчеты по формулам.

На основании приблизительного рисунка следует сделать подробный чертеж. В нем нужно указать размеры всех деталей, боковой разрез постройки и другие элементы. Особое внимание необходимо уделить схеме порядовки, по которой будет проводиться постройка. Существует множество таких схем. Можно выбрать оптимальный вариант или продумать свой собственный. Можно использовать и один из готовых чертежей камина, предварительно подогнав его с учетом размера и особенностей помещения.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

  • мастерок;
  • строительный уровень;
  • лопата;
  • рулетка;
  • емкость для замеса раствора;
  • шлифовальная машинка;
  • отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Строительство фундамента

Перед строительством любого вида камина требуется возведение фундамента под ним. Размер фундамента должен превосходить габариты камина примерно на 25 см с каждой стороны. Глубина основания зависит от веса камина и его размера. Для изделия среднего размера достаточно глубины основания в 50-60 см.

Первым этапом строительства фундамента является выкапывание ямы. После чего дно нужно утрамбовать, после чего засыпать смесью гравием и песка. Следующий этап заключается в монтаже опалубки. Для дополнительного укрепления внутрь опалубки следует установить металлическую решетку. Фундамент заливается раствором, для приготовления которого используется песок, цемент и гравий. Оптимальным решением является такая пропорция компонентов 3:1:4.

Фундамент полностью застывает за месяц. После чего его можно покрыть цементно-песчаной смесью, а также положить слой гидроизоляции. Возведение камина можно начинать только после того, как основание полностью застынет.

Кладка камина

Особое внимание следует уделить укладки первого ряда. По правилу он укладывается без раствора. Кирпич необходимо замочить в воде непосредственно перед укладыванием, чтобы он не впитывал влагу с раствора.

kamin svoimi rukami

Схема кладки кирпича

Первый ряд кирпича должен быть выведенным на уровень пола. Часть камина над полом должна составлять как минимум 30 см до топки. После чего устанавливается зольник и дверцы поддувала. Зольник может быть выполнен в виде дверцы или выдвижного ящика.

После чего выполняется кладка камина по предварительно выбранной схеме. Дверцы поточной лучше всего сделать из металла с огнеупорным стеклом.

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:

kamin svoimi rukami

Угловой камин

  • первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
  • первые два ряда являются основанием;
  • следует использовать кирпич без надломов, трещин, скол и других повреждений;
  • если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
  • огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
  • толщина шва при строительстве не должна быть выше 5 мм;
  • если между швами появились излишки смеси, ее нужно удалить до застывания;
  • необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
  • при строительстве следует использовать однородный раствор без комков;
  • раствор нельзя использовать для обмазывания камина внутри;
  • оптимальное время для строительства – лето или другой теплый период;
  • начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
  • дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор. Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи.

Фото вариантов постройки камина из кирпича своими руками

kamin svoimi rukami

kamin svoimi rukami

kamin svoimi rukami

kamin svoimi rukami

kamin svoimi rukami

kamin svoimi rukami

kamin svoimi rukami

kamin svoimi rukami

kamin svoimi rukami

kamin svoimi rukami







viascio.ru

Угловой камин своими руками - два несложных варианта

Угловой камин – это самый оптимальный и доступный вариант для тех, кто имеет дом с помещениями небольшой площади, так как подобное сооружение компактно и не займет много места. Угловой камин своими руками сложить вполне возможно, потому что его конструкция не включает особо сложных внутренних конфигураций и разветвленных каналов, в отличие от отопительно-варочных печей.

Угловой камин своими руками

Но, как бы ни была просто схема его строения, все равно необходимо иметь под рукой порядовку, которая упростит процесс возведения углового камина и не позволит совершить ошибок в работе.

Существует немало моделей угловых каминов, возведенных исключительно из кирпичей, а также комбинированных вариантов, состоящих из кирпичной кладки, металлического дымохода и кожуха, который закрывает трубу.

Итак, если подвести итог и определить преимущества углового камина, то к ним можно отнести следующее:

  • Экономия материала при постройке такого камина – затраты существенно ниже по сравнению с печами, а также другими видами каминов, таких, как, к примеру, островными или пристенными.
  • Компактность такого камина позволяет возвести его как в большом коттедже, так и в маленьком дачном домике.
  • Выложить угловой вариант камина будет, наверное, под силу даже неопытному мастеру, так как ошибиться в схеме порядовки очень трудно. Ну а если получается не очень аккуратная внешняя кладка, то ее вполне можно замаскировать декоративной плиткой или же каменным готовым порталом. Кроме этого, для придания декоративности камину часто используют штукатурную смесь.
  • Ну и, конечно же, функциональная и эстетическая ценность постройки. Камин придаст комнате комфортность и уют, ведь трудно найти человека, который не любит посидеть около горящего огня холодными вечерами с чашкой чая или ароматного кофе.

Проект камина

Проектировать и закладывать такую постройку, как камин рекомендовано еще в процессе обустройства фундамента под постройку дома. Так будет легче делать под него основу, которая, впрочем, ни в коем случае не должна быть объединена с общим фундаментом. При желании и необходимости и уже построенный дом вполне возможно дополнить угловым камином. В любом случае, необходимо будет провести ряд подготовительных работ.

Обычно все начинается с карандашных набросков

Как и любую солидную постройку угловой камин начинают с составления эскизных набросков и разработки проекта. Сначала нужно определить конкретное место — угол, в котором камин будет установлен, а затем на листок бумаги можно нанести предварительно изображение желаемой формы и приблизительного дизайна этого сооружения — так наглядно можно будет оценить предполагаемый результат.

Нужно «примерить» камин к планируемому месту его установки

Камин может иметь в нижней части фронтона зольник или нишу для хранения дров. По бокам от портала иногда располагают полки — тумбы, сложенные из кирпича, на которые позже устанавливают напольные вазы или вазоны с комнатными цветами.

Ниши очага камина могут отличаться друг от друга по форме — в зависимости от выбранной модели. Они бывают прямоугольными, трапециевидными и квадратными, имеющими форму полукруглой арки с ровным или вытянутым полукругом.

Готовая металлическая топка с прозрачными дверцами из жаропрочного стекла — с ней работа значительно упростится

Кроме этого, иногда камин снабжается встроенной металлической топкой с дверцей, оснащенной жаростойким стеклом. Этот элемент облегчает общее строительство и оборудование всей конструкции, так как топка может быть попросту обложена снаружи кирпичной кладкой.

Все эти детали нужно учесть, составляя рисунок, и только на основании его и размеров выбранного места установки затем можно составлять чертеж строения, а затем и подбирать схему порядовой кладки.

Примерный расчет размеров камина

Камин должен хорошо функционировать, а значит – в полной мере отвечать требованиям, к таким постройкам. Сюда можно отнести следующие моменты:

  • Камин должен иметь хорошую тягу, которая не позволит возникнуть задымлению в комнатах, но и не вытянет все тепло в трубу. Кроме того, тяга должна обеспечивать также легкое и быстрое разжигание огня в топке.
  • Сам камин должен обеспечивать равномерный и быстрый прогрев помещения за счет высокой теплоотдачи.
  • Не использующийся камин не должен становиться причиной выстуживания помещения.
  • Ну и, понятно, что при своей компактности камин все же должен служить одним из главных украшений интерьера комнаты.

Для того, чтобы добиться в максимальной степени всех этих качеств, нужно хорошо просчитать размеры постройки и отдельных ее элементов.

Топка

Для того, чтобы в комнате, где установлен камин, был не только уютный интерьер от вида живого пламени, но еще и было тепло, нужно правильно выбрать размер топки.

Его рассчитывают, опираясь на размеры площади комнаты. Полученную величину необходимо разделить на пятьдесят, и получившиеся значение примерно определит площадь проема топки. Если комната совсем небольшая, то и размер топки будет составлять всего от 0,35 до 0,55 м². Таблица приблизительных размеров, наиболее приемлемых для небольших помещений (до 29 квадратных метров), приведена ниже:

Площадь помещения (кв.м)Размеры топочной части (см)Труба
ВысотаШиринаГлубинаразмеры отверстия (мм)
1038.5531 кирпич140 х 140
(5 рядов)(2 кирпича)
1546661,5 кирпича140 х 270
(6 рядов)(2,5 кирпича)
2053.5791,5-1,75 кирпича140 х 270
(7 рядов)(3 кирпича)

Идеальными пропорциями для каминного очага считается соотношение ширины и высоты — 3:2, то есть ширина должна быть больше высоты.

Не менее важно рассчитать глубину очага, так как от нее тоже зависит эффективность функционирования камина. По существующим, проверенным практикой правилам, глубина топки должна составлять половину или же ⅔ от ее высоты.

Размеры камина должны быть выдержаны в определенной пропорции

Если размеры будут увеличены, то камин вряд ли даст большое количество тепла в комнату, так как весь жар будет немедленно вытягиваться в трубу, а для поддержания огня потребуется чрезмерное количество дров.

Если же глубина топки будет меньшего нужного размера по отношению к высоте, то в комнате с большой вероятностью может возникнуть задымление.

Дымоход

Очень важно правильно рассчитать размеры дымохода, так как именно от этого будет зависеть, насколько хорошей будет тяга, и насколько хорошо будут прогорать дрова. Для этого нужно определить высоту и диаметр трубы дымохода. Обычной пропорцией считается сечение дымохода в размере одной десятой площади окна топки . Если труба имеет круглое сечение, то оно должно быть диаметром не меньше, чем 150 мм.

Общая высота дымоходной трубы должна быть не менее пяти метров, но иногда ее поднимают и выше — это будет зависеть от расположения относительно конька крыши. Здесь придерживаются своих особенных закономерностей – они представлены на прилагаемом рисунке.

Расположение дымоходной трубы на крыше относительно конька

Существуют специальные программы (можно поискать их в интернете) которые позволяют быстро и на высоком профессиональном уровне произвести расчет камина и тут же составить его полную порядовку. Пример такой работы приведен в видеоролики ниже. Кстати, этот проект вполне можно брать за основу для самостоятельной выкладки – снять с видео всю наглядную порядовку не составит особого труда.

Видео: пример составления проекта камина с помощью прикладной программы SketchUp

Материалы и инструменты для работы над камином

Составив схему, можно переходить к приобретению материалов. Рекомендовано разбить всю работу на этапы, и для каждого из них определить список необходимых материалов.

Начинают возводить камин всегда с фундамента, затем идет кладка портала, топки и дымохода. Ну и третьим этапом готовое сооружение приводится в порядок, и при необходимости декорируется с помощью керамической плитки или штукатурных смесей.

Для фундамента понадобятся следующие материалы:

  • Гидроизоляция. В качестве гидроизоляционных материалов можно использовать полиэтиленовую пленку и рубероид.
  • Щебень средней фракции и речной песок для изготовления раствора. Песок, кроме того, понадобится для засыпки в котлован первым слоем, который станет играть роль изолирующей подушки.
  • Доски будут необходимы для постройки опалубки, в которую будет заливаться бетонный раствор. Опалубку делают стационарную или временную. Если выбран временный вариант, то при его монтаже в остающиеся между грунтом и фундаментом зазоры засыпают гравийно-песчаную смесь.
  • Также опалубкой могут послужить металлические листы, которые легко извлекаются после застывания раствора.
  • Готовая металлическая сетка или стальной прут диаметром  8 ÷ 10 мм используются для армирования бетона, заливаемого в фундамент. Если приобретается арматура, то для ее скрепления может понадобиться проволока, с помощью которой отдельные прутья связываются между собой в общую сетчатую конструкцию.

Для возведения стен камина и дымохода, нужно будет подготовить:

  • Полнотелый кирпич двух видов — красный обожженный и шамотный. Первый из них понадобится для основной кладки, а второй — для участков, которые будут непосредственно контактировать с огнем и областью высоких температур, то есть для топки и начала дымоходной трубы.
Красный обожженный кирпич подойдет для стенок камина

Кирпич рассчитывается поштучно, и его количество напрямую зависит от выбранной модели камина.  Обычно для углового камина, в зависимости от размера, достаточно от 360-ти до 600 штук. Рекомендовано к получившемуся количеству стройматериалов добавлять еще 15%, на случай некачественных экземпляров, непреднамеренного боя и других непредвиденных обстоятельств.

Топка же должна быть отделана шамотным жаростойким кирпичом
  • Для изготовления раствора можно использовать цемент, глину и песок, в пропорциях 1:1:3, или же глиняную смесь с добавлением песка. Кроме этого, в специализированных магазинах несложного приобрести специальные сухие составы, которые предназначены именно для кладки отопительных сооружений – печей или каминов.
Готовая сухая строительная смесь для кладки печей и каминов

Важно знать то, что весь шамотный кирпич следует класть только на хорошо замешанный и протертый раствор из глины с небольшим добавлением песка и цемента (цемент здесь нужен, в принципе, для ускорения схватывания смеси).

  • Металлические уголки, размером 50×50 или 60×60 мм. Их длина будет зависеть от размера ширины топки с добавлением к ней 300 мм и умноженная на два. Уголки нужны для перекладывания проемов ниш топки и дровяника, если, конечно, таковой предусмотрен. Для нижней ниши количество уголка рассчитывается таким же образом.
  • Если топка будет изготавливаться в виде арки, то придется подготовить лист фанеры для шаблона и деревянные бруски для подпорок.
Если планируется фигурная арка над топкой, то нужно приготовить материал для шаблона
  • В том случае, дымоход будет монтироваться из металлической трубы, то ее понадобится не менее 5 метров, а возможно и больше, в зависимости от высоты потолка и расположения конька крыши.
  • В магазине печных аксессуаров приобретается металлическая задвижка с длинной ручкой. Если такого магазина нет, то подобное изделие не должно составить труда в изготовлении для хорошего слесаря – сварщика.
Задвижку можно приобрести или заказать у мастера
  • Если будет устанавливаться готовая чугунная топка, то приобретается и она. В этом случае работа намного упрощается, но денежные расходы — увеличиваются.
  • Для изоляции стен необходимо будет приобрести листы жаростойкого материала, например, асбеста.
Асбестовые листы — отличный материал для жаростойких прокладок
  • Для отделки готового камина можно использовать разные материалы — это может быть облицовочная плитка, имитирующая камень, керамическая плитка, декоративная штукатурка или даже готовый портал из натурального или искусственного камня.
Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Инструменты для работы

Естественно, понадобятся определенные инструменты, которые нужно приготовить заранее, чтобы не отвлекаться и не искать их в процессе работы.

Необходимые инструменты для кладки камина
  • Строительный уровень поможет соблюдать идеальную горизонталь швов кладки. Им проверяют каждый из уложенных рядов и, при необходимости, сразу же вносят необходимые коррективы.
  • Рулетка нужна для проведения разметки и для контроля линейных параметров деталей и общей конструкции. Может быть удобна и линейка – например для измерения нужной длины кирпичей, так как не всегда ряд выкладывается только из цельных блоков — иногда приходится подгонять размеры кирпича с помощью спиливания или раскалывания.
  • Мастерок необходим для нанесения раствора при кладке кирпичных рядов и очищения стенок от излишков, выступивших наружу.
  • Резиновым молотком аккуратно подбивают кирпичи, выступающие выше других в ряду, тем самым делая его по максимуму ровным.
  • Шлифмашинкой отрезается необходимая часть кирпича. Для того, чтобы надрез получался ровным и гладким, в аппарат устанавливается специальный алмазный или корундовый круг, предназначенный для резки камня.
  • Кирочка нужна для раскалывания кирпича. Иногда приходится делать это по надпилу, произведенному шлифмашинкой.
  • Емкости для раствора и воды.
  • Шпатель среднего размера для забора и накладывания раствора на мастерок. Некоторые мастера используют шпатель вместо мастерка.
  • Отвес нужен для ревизии вертикальности плоскостей стен.
  • Правило необходимо для разравнивания стяжки фундамента.
  • Уголок потребуется для выверения перпендикулярности углов кладки.
  • Расшивка понадобится в том случае, если камин не будет оформляться декоративными материалами.
  • Лопата нужна для перемешивания большого количества раствора.

Строительство углового камина

Фундамент для камина

Какая бы модель углового камина ни была выбрана, начинать его возведение придется все равно с устройства фундамента. Работы почти всегда проводятся по одинаковой схеме, поэтому представленное описание подойдет к любому варианту камина. Нужно учесть и то обстоятельство, что фундамент должен быть больше основания камина на 80 ÷ 100 мм.

Котлован для фундамента повторяет форму углового камина
  • Перед тем как устраивать фундамент, придется поработать лопатой, так как под него должна быть подготовлена надежная основа. Котлован должен иметь глубину 500 ÷ 700 мм и иметь форму основания будущего строения плюс еще по 80 ÷ 100 мм в каждую сторону.
  • Дно ямы хорошо утрамбовывается, и на него засыпается слой песка не менее 100 ÷ 120 мм, который поливается водой и снова утрамбовывается.
  • Далее, сверху песчаного слоя засыпается щебенка. Ее тоже нужно утрамбовать, и этот слой также должен иметь толщину в 100 ÷ 120 мм.
  • На щебень устанавливается арматурная сетка или арматура, которую связывают проволокой.
  • Затем вдоль стен устанавливаются асбестовые полоски, которые будут способствовать не только защите стен от перегревания во время топки камина, но и помогут сохранить и направить тепло обратно в помещение.
  • С внешней стороны фундамента устанавливается опалубка.  Если форма основания будет полукруглой, то для опалубки используют металлический лист, толщиной в 1—2 мм, который легко примет нужное положение. Снаружи лист временно подпирается стойками из кирпичей.

Если фундамент планируется сделать прямолинейной формы, для опалубки используют доски, которые скрепляются между собой. При наличии между ними щелей изнутри на доски закрепляется полиэтиленовая пленка — она сохранит влагу в растворе на нужное время и не позволит раствору вытечь из формы в момент заливки.

  • Затем, изготавливается раствор. Первый слой бетона обычно делают грубым — он состоит из гравийно-песчаной смеси и цемента в пропорциях 3:1. Толщина этого слоя может составлять от 100 до 150 мм в зависимости  от запланированной высоты фундамента.
  • После того, как произойдет схватывание первого слоя, можно заполнять оставшееся пространство более тонким раствором из песка и цемента, смешанных в пропорции 3:1. Поверхность залитой плиты нужно выровнять правилом и оставить схватываться. Немного позднее, после того, как палец перестанет оставлять след на схватившемся бетоне, фундамент можно будет временно накрыть полиэтиленовой пленкой, чтобы влага не слишком быстро испарялась. Особенно это важно сделать, если на улице стоит высокая температура. Рекомендуется первую неделю, кроме того, ежедневно увлажнять поверхность обычной водой. Обычно срок полного созревания должен составлять порядка четырех недель.
Фундамент залит и набирает прочность не менее месяца
  • После застывания бетона, поверхность фундамента покрывается двумя слоями рубероида, вырезанного  по нужной форме.
Подготовка к кладке камина

Опытные печники всегда владеют собственными секретами, которые получены ими в течение многих лет работы в этой области. Неплохо было бы знать хотя бы некоторые из них, прежде, чем начинать кладку камина.

  • Если камин возводится в уже построенном доме, необходимо продумать правильное его расположение, учтя местонахождение стропил крыши и балок перекрытия.
  • Кроме этого, нужно учесть, что постройка камина в готовом доме принесет в него вместе со стройматериалами достаточно много пыли и грязи, поэтому было бы очень неплохо перед началом работ полностью освободить комнату от всех предметов интерьера, в том числе и от мебели.
  • Кладка камина начинается только по прошествии месяца после заливки фундамента, как бы ни казалось, что уже через 2 ÷ 3 недели все полностью готово.
  • Перед кладкой на глиняный раствор рекомендовано вымачивать кирпичи в течение одних — двух суток. Подготовленный материал меньше будет впитывать влагу из раствора, что позволит им высыхать равномерно. Это обязательно даст положительный эффект —  раствор на швах не станет растрескиваться.
Перед началом кладки кирпичи рекомендовано замочить в воде
  • Чтобы не допустить кардинальных ошибок в конфигурации рядов кладки, опытные мастера советуют предварительно произвести процесс возведения камина насухо, то есть без применения раствора. Только досконально разобравшись в схеме работ, переходят к основательной кладке, но даже и после этого, перед выкладыванием каждого ряда на раствор, он обязательно выкладывается еще раз насухо.

Уяснив эти тонкости, можно переходить непосредственно к кладке самого камина.

Порядовки для кладки углового камина

Вниманию читателя будут представлены два варианта порядовок углового камина. Обе модели – достаточно популярные, так как отличаются простотой схемы и эффективностью в эксплуатации.

Первый вариант

Этот вариант камина разработан мастером В. Быковым и проверен многолетним использованием. В результате он полностью доказал свою эффективность благодаря своей продуманной конструкции. Кроме этого, это строение достаточно компактно, и подойдет даже для совсем небольшого помещения.

Внешний вид и вертикальный разрез камина В. Быкова

Для этого вида камина, кроме уже упомянутых выше материалов, потребуется колосниковая решетка для топки, имеющая размер 250×250 мм, и металлические полосы, толщиной в 5 мм и шириной в 30 ÷ 50 мм, для создания потолка над нишами.

Схема порядовой кладки камина В.Быкова

На подготовленном, упрочненном фундаменте размечается местоположение первого ряда каминной кладки. Так как первый ряд задает правильность вертикального направления стен, к этому начальному этапу работы нужно подойти с максимально возможной ответственностью.

  • Первый ряд выкладывается согласно нанесенных на фундаментную основу разметок, по схеме порядовки, с соблюдением всех размеров и правильности расположения кирпичей.
  • Второй и третий также кладут, строго придерживаясь рисунка на схеме порядовки.
  • На четвертом ряду закладывается основание топки, поэтому центральную часть этого ряда лучше всего выкладывать шамотным кирпичом.
  • На пятом ряду оформляется поддувальное отверстие или зольник. На кирпичи, обрамляющие камеру, накладывают отрезки металлических полос, которые должны быть надежно закреплены, так как на шестом ряду на них будет укладываться колосниковая решетка.
  • Шестой ряд выкладывают по схеме шамотным кирпичом, с устройством в нем колосника.
  • На седьмом ряду начинается оформление топки и сторон портала.
  • С восьмого по двенадцатый ряд выводятся стены портала, как показано на схеме, со строгим соблюдением расположения и подгонки кирпичей в каждом из рядов.
  • На тринадцатом ряду устанавливаются металлические перекрывающие топку полосы, а лучше уголки, имеющие размер 600×50×5 мм. Кирпичи также выкладываются по указанной на схеме конфигурации.
  • С четырнадцатого по пятнадцатый ряды идет кладка так называемого «зеркала», которое способствует задержке тепла, не позволяя ему напрямую уходить в трубу, а также дает нагретому воздуху направление в сторону комнаты. Эта часть, по сути, является задней стенкой топки, плавно переходящей в потолок и дымовую трубу.

Стенка выкладывается под уклоном в 20 градусов, на рисунке-чертеже хорошо видно расположение всех рядов, формирующих это направление.

  • На шестнадцатом ряду выводится ровная поверхность «зуба», так называется выступ, повернутый в сторону дымоходного отверстия. Этот выступ обязательно обмазывают глиняным с добавлением песка раствором, для придания гладкости поверхности кладки, что не позволит создаваться сажным отложениям.
  • С 17 по 19 ряды передняя стенка камина выкладывается кирпичами со стесанными стенками, так как необходимо создать определенную форму, огибающую «зуб».
  • С 20 по 22 ряды выкладывается часть дымохода, которая называется «хайло». Эта часть должна иметь размер в 140 × 270 мм. Сверху 22 ряда на глиняный раствор устанавливается дымовая задвижка.
  • На 23 ряду, над задвижкой, идет формирование дымоотводного отверстия, имеющего не совсем обычную форму.
  • Далее на 24 ÷ 25 рядах идет кладка дымохода, имеющего размер внутреннего прямоугольного канала в 140 × 270 мм.
  • Далее устанавливается металлическая труба, которая сверху закрывается металлическим кожухом.

Второй вариант

Этот вариант камина тоже интересен, а монтаж его — даже проще, чем того, который был описан выше. Использование данной порядовой схемы удобно еще и тем, что на ней выделено цветом месторасположение красного и шамотного кирпича.

Еще один несложный вариант углового камина

Фундамент для этой постройки имеет квадратную форму, что видно на схеме по уложенному нулевому ряду. Его кладут ровно по залитой цементной основе и точно в соответствии с рисунком кирпичной кладки.

  • Первый ряд, так же, как и в первом варианте, должен быть выложен точно по рисунку — от этого зависит идеальная кладка всех остальных рядов.
  • На втором ряду формируется камера, которая предназначена для хранения и просушки дров. По внешней стороне камеры укладывают металлический уголок размером 50×50 мм и длиной в 600 мм.
  • На третьем ряду кладка выполняется по схеме, и сверху этой камеры укладывается металлический лист, имеющий размер 400×600 мм, а толщину в 3 ÷ 5 мм.
  • Четвертый ряд укладывается в соответствии с рисунком.
  • На пятом ряду формируется дно топки из шамотного кирпича.
  • С шестого по восьмой ряды поднимаются стенки топки из красного кирпича, а внутренняя ее поверхность облицовывается шамотным кирпичом, разрезанным надвое по толщине.
  • С седьмого по девятый ряд продолжается кладка по схеме. Задняя стенка выкладывается с обязательным уклоном, так как выше будет сформирован «зуб».
  • Десятый и одиннадцатый ряды кладут также по схеме, продолжая выводить заднюю стенку.
  • На двенадцатом ряду топка по внешнему краю перекрывается двумя металлическими уголками 50×50 и длиной в 600 мм.
  • 13 и 14 ряды кладутся по схеме, а 15 ряд завершает выкладывание задней стенки и оформление «зуба» и перехода в дымоход.
  • 16 и 17 ряды кладутся со сдвигом во внешнюю сторону и оформляют таким образом каминную полку.
  • С 18 по 20 ряды кладка сужается – так формируется дымоотводный канал.
  • С 21 по 24 ряды уже идет начало кладки дымохода, но дополнительно имеющего внешнее боковое оформление красными кирпичами.
  • С 25 по 29 ряды поднимается дымоходная труба, а на 27 ряду устанавливается дымовая задвижка.
  • Далее выкладывается кирпичная дымовая труба или устанавливается металлическая, которая выводится через чердачное и кровельное перекрытие.

Очень важно правильно вывести дымоход через потолок и крышу, а также изолировать зазоры на крыше от проникновения влаги, а при прохождении через чердачное перекрытие — от контакта горючих материалов стропильной системы с раскаленными стенками дымоходного канала.

После полного просыхания кладки, которая проходит три ÷ четыре недели, можно приступать к отделке стен камина, если таковая запланирована.

Цены на различные виды угловых каминов

Угловые камины

Видео: интересная конструкция – угловой камин «Аннушка»

Угловой камин под силу сложить любому владельцу дома, если есть желание установить в доме этот очень своеобразный предмет интерьера, который должен принести в дом и уют, и тепло. Чтобы работа прошла успешно, нужно очень хорошо разобраться в схеме порядовки и полностью понять принцип кладки. Ну и, конечно, должны быть мобилизованы в полной мере аккуратность, старания и имеющиеся умения.

stroyday.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
